丸いパーツを加工するための4番目の軸を装備する.
B+C 軸のクイックタイプ NC 回転テーブルを装備する.
A+C軸 NC回転テーブルを装備する.
旋回頭 (B軸) + NC回転テーブル (C軸) で装備されている.
|
詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 垂直 |
| サイズ (L*W*H): | 2800×2250×2800mm | 体重 (T): | 4.2 t |
| テーブルサイズ (mm): | 1000×500 | CNC制御システム: | 三?? 市 |
| 軸数: | 34 について | テーブル移動 (X) (mm): | 800 |
| テーブル移動 (Y) (mm): | 500 | テーブル移動 (Z) (mm): | 500 |
| 定位精度 (mm): | ±0005 | 繰り返し可能性 (X/Y/Z) (mm): | ±0005 |
| スピンドル速度の範囲 (rpm): | 1〜8000回転/m | スピンドルモーターの電源 (kW): | 7.5-11 |
| 最高。テーブルの負荷（kg）: | 500キロ | 送り速度（mm/min）: | 1 - 10000 mm/min |
| ツール交換の時間 (s): | 2 | ツールマガジン容量: | 1620 24 32 40 |
| 主要 な 売り物: | 柔軟な製造 | 保証: | 12ヶ月 |
| 電圧: | 220V,380V,400V,415V,440V | 販売形態: | 新しい製品 2020 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア |
| 仕事台次元: | 500×1000mm | 移動 (X/Y/Z軸): | 800/500/500mm |
| 機械の種類: | CNCの縦のマシニング センター | コントロールモード: | オートマティック |
| 制御システム: | FANUC 0i MF | 部品の最大重量: | 500kg |
| ツール長さ: | 300mm | ツール最大重量: | 8kg |
| スピンドル速度: | 8000r/min | 保証後のサービス: | ビデオ技術サポート,オンラインサポート,スペアパーツ,現地整備・修理サービス |
| 地元サービス 場所: | カナダ,アメリカ合衆国,イタリア,フランス,ドイツ,ブラジル,メキシコ,ロシア,スペイン,オーストラリア,モロッコ,チリ,コロンビア,ウクライナ,ウズベキスタン | 適用される産業: | 建築材料の店,機械修理店,食品・飲料工場,農場,家庭用,小売,印刷店,エネルギー・鉱業,食品・飲料店,広告会社 |
| 展示室の場所: | エジプト カナダ イタリア フランス ドイツ ブラジル メキシコ ロシア スペイン チリ コロンビア アルジェリア ルーマニア オーストラリア | 基本構成要素: | FANUC または SIEMENS |
| 速食速さ (m/min): | 48/48/48 | 港: | 中国の港 |
製品の説明
製品説明
垂直加工センターの用途:
VMCシリーズの垂直加工センターは,CNC (コンピュータ数値制御装置) によって制御され,切削処理を実行する垂直加工センターです.トップリング・フレーシング複雑で精密で少量で多種多様な部品の加工を解決できます
仕様 | ユニット | VMC850G |
X/Y/Z軸のガイドウェイタイプ | / | 線形ガイドレール |
容量 | ||
X軸移動 | mm | 800 |
Y軸の移動 | mm | 500 |
Z軸移動 | mm | 500 |
テーブル | ||
テーブルサイズ | mm | 1000×500 |
負荷能力 | 体重 | 500 |
Tスロット (番号/幅/ピッチ) | mm | 5-18-100 |
テーブルの中心部までの距離 | mm | 110から610 |
スピンドル | ||
スピンドルの中心から列までの距離 | mm | 524 |
スピンドル・コーナー | / | BT2 石油 |
スピンドル速度 | r/min | 8000 |
メインモーター電源 | kw | 7.5/11 |
3軸 (X/Y/Z) | ||
X/Y/Z軸のサーボモーターパワー (ミツビシ) | kw | 2/2/3 |
X/Y/Z軸のサーボモーター (FANUC) | Nm | β12/β12/β22 |
X/Y/Z軸の高速供給速度 | m/min | 48/48/48 |
X/Y/Z軸の切断給出速度 | mm/min | 0から10000 |
精度 | ||
X/Y/Z軸の位置付け精度 | mm | ±0.003/300 |
X/Y/Z軸の位置位置確認の精度 | mm | ±0.003/300 |
ツール・マガジン (ATC) | ||
ATCスタイル | / | ディスク |
航空管制能力 | 道具 | 24 |
ツール交換時間 (ツールからツールへ) | 秒数 | 1.4 |
ツール最大重量 | 体重 | 8 |
ツール直径最大 | mm | Φ78/Φ120 (空) |
最大 ツール 長さ | mm | 300 |
ほか | ||
電源 | KVA | 20 |
空気圧が必要 | kg/cm2 | 6 から 8 |
Z軸バランスシステム | / | ありません |
機械の重量 | 体重 | 4200 |
総寸法 (LxWxH) | mm | 2800 × 2250 × 2600 |
CNCシステム | / | FANUC/MITSUBISHI |
機械の詳細
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 硬化され,細工された作業台表面は高硬さを確保します.

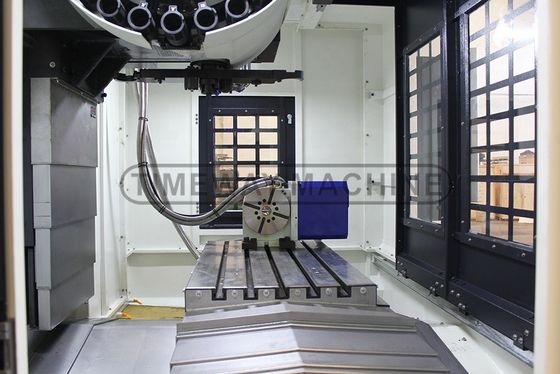

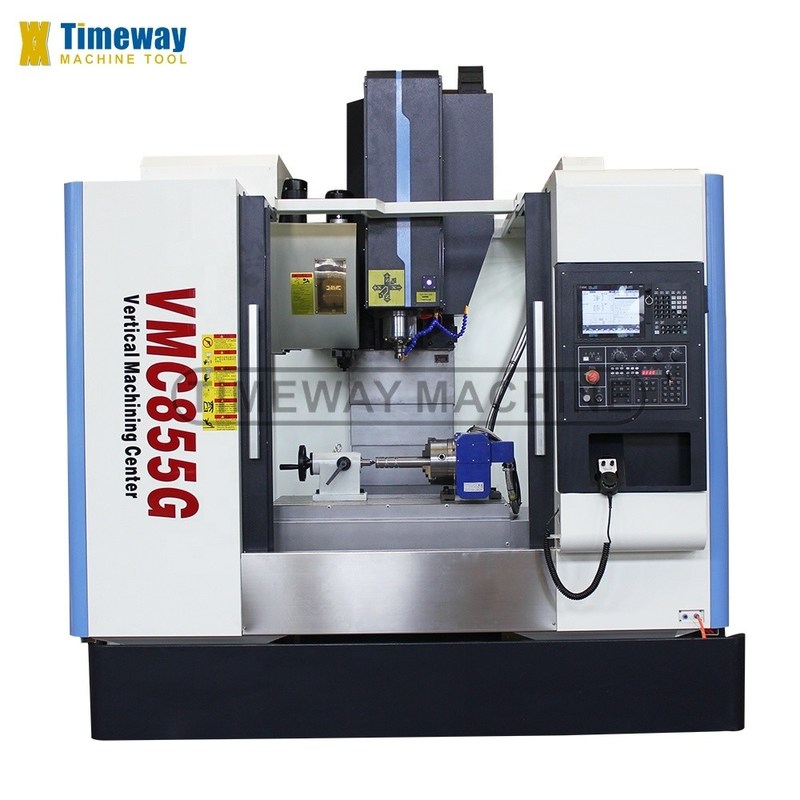

>> オプション台湾 TJR NC回転テーブル 4 軸で丸いパーツを処理し,4 軸のリンクを実現します.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 大きな作業スペースは,異なるサイズのパーツの加工要件を満たすことができます.
>> ステンレス鋼の望遠鏡蓋は,機械のガイドウェイとボールスクリューを損傷から効果的に保護することができます.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
台灣 BT40 ディスク型ツールマガジン,高濃度 低騒音 ツール交換速さ 高精度 長寿命
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

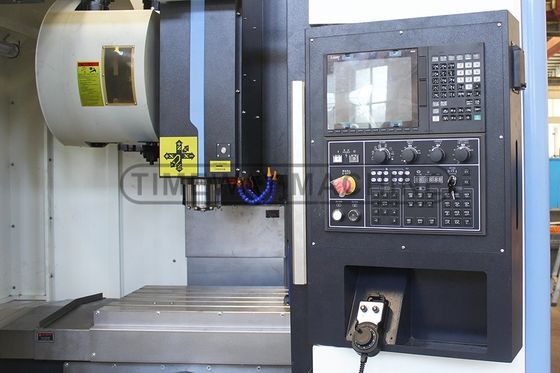

>> 安定したCNCシステムは,CNC垂直加工センターのすべての作業性能を保証します.
>> 三?? 製のCNCシステムはオプションです.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> チェーン型チップコンベアーはオプションです.
わたしたち を 選ぶ の は なぜ です か
CNC垂直加工センター用レーザーインターフェロメーター:
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
