丸いパーツを加工するための4番目の軸を装備する.
B+C 軸のクイックタイプ NC 回転テーブルを装備する.
A+C軸 NC回転テーブルを装備する.
旋回頭 (B軸) + NC回転テーブル (C軸) で装備されている.
|
詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 垂直 |
| サイズ (L*W*H): | 3200×2560×2960mm | 体重 (T): | 6.3 T |
| テーブルサイズ (mm): | 1200x600 | CNC制御システム: | シーメンス |
| 軸数: | 3 | テーブル移動 (X) (mm): | 1000 |
| テーブル移動 (Y) (mm): | 600 | テーブル移動 (Z) (mm): | 600 |
| 定位精度 (mm): | ±001 | 繰り返し可能性 (X/Y/Z) (mm): | ±0008 |
| スピンドル速度の範囲 (rpm): | 1〜8000回転/m | スピンドルモーターの電源 (kW): | 11/15 |
| 最高。テーブルの負荷（kg）: | 800kg | 送り速度（mm/min）: | 1 - 10000 mm/min |
| ツール交換の時間 (s): | 2 | ツールマガジン容量: | 24 |
| 主要 な 売り物: | 高精度 | 保証: | 12ヶ月 |
| 電圧: | 380V/50Hz | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア |
| 色: | オーダーメイド | X/Y軸のガイドウェイ: | 線形鉄道 |
| Z軸のガイドウェイ: | スライドレール | Z軸バランス装置: | 重量鋳造 |
| ツールマガジン型: | 腕型ATC | ATC容量: | 24ツール |
| 工具径: | 78/120mm | 用具の長さ: | 300mm |
| 用具の重量: | 8kg | 保証後のサービス: | ビデオ技術サポート,オンラインサポート,スペアパーツ,現地整備・修理サービス |
| 地元サービス 場所: | トルコ,イタリア,フランス,ブラジル,ペルー,インド,メキシコ,ロシア,スペイン,日本,コロンビア,アルジェリア,ルーマニア,韓国,ウクライナ | 適用される産業: | 機械類の修理工場、製造工場、エネルギー及び鉱山 |
| 展示室の場所: | カナダ,アメリカ合衆国,イタリア,フランス,ブラジル,ペルー,インド,メキシコ,ロシア,スペイン,チリ,アルジェリア,ウズベキスタン,オーストラリア | 基本構成要素: | Siemens CNCシステム |
| 速食速さ (m/min): | 36/36/15 | 港: | 中国港 |
製品の説明
製品説明

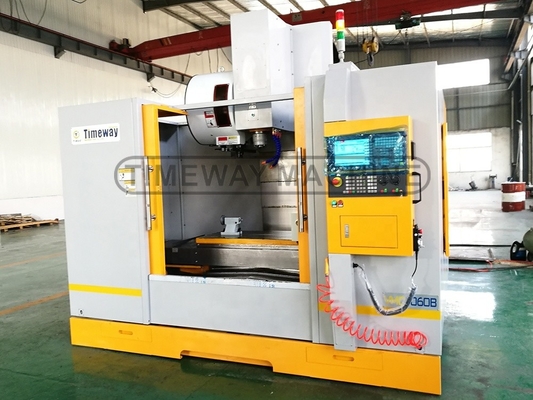

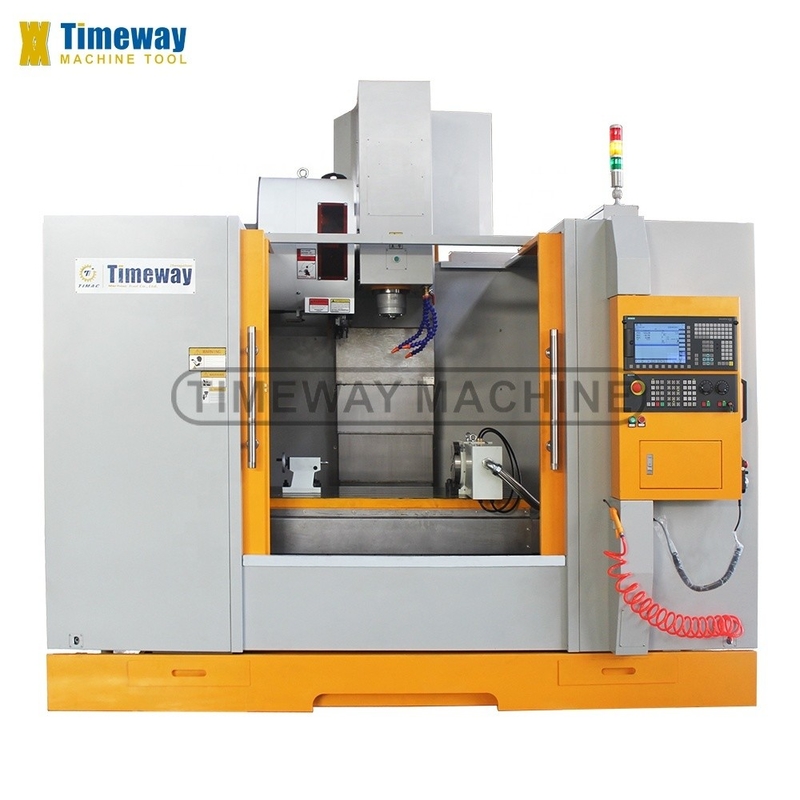

垂直加工センターの用途:
VMCシリーズの垂直加工センターは,CNC (コンピュータ数値制御装置) によって制御され,切削処理を実行する垂直加工センターです.トップリング・フレーシング複雑で精密で少量で多種多様な部品の加工を解決できます
仕様 | ユニット | VMC1060L |
X/Y/Z軸のガイドウェイタイプ | / | X/Y:線形ガイドレール,Z:滑りガイドレール |
容量 | ||
X軸移動 | mm | 1000 |
Y軸の移動 | mm | 600 |
Z軸移動 | mm | 600 |
テーブル | ||
テーブルサイズ | mm | 1200×600 |
負荷能力 | 体重 | 800 |
Tスロット (番号/幅/ピッチ) | mm | 5-18-110 |
テーブルの中心部までの距離 | mm | 120から720 |
スピンドル | ||
スピンドルの中心から列までの距離 | mm | 655 |
スピンドル・コーナー | / | BT2 医療機関 |
スピンドル速度 | r/min | 8000 |
メインモーター電源 | kw | 喜び を 味わう 方法 |
3軸 (X/Y/Z) | ||
X/Y/Z軸のサーボモーターパワー (ミツビシ) | kw | 3/3/3 |
X/Y/Z軸のサーボモーター (FANUC) | Nm | β22/β22/β22 |
X/Y/Z軸の高速供給速度 | m/min | 36/36/15 |
X/Y/Z軸の切断給出速度 | mm/min | 0から10000 |
精度 | ||
X/Y/Z軸の位置付け精度 | mm | ±0008 |
X/Y/Z軸の位置位置確認の精度 | mm | ±0006 |
ツール・マガジン (ATC) | ||
ATCスタイル | / | ディスク |
航空管制能力 | 道具 | 24 |
ツール交換時間 (ツールからツールへ) | 秒数 | 1.4 |
ツール最大重量 | 体重 | 8 |
ツール直径最大 | mm | Φ78/Φ120 (空) |
最大 ツール 長さ | mm | 300 |
ほか | ||
電源 | KVA | 25 |
空気圧が必要 | kg/cm2 | 6 から 8 |
Z軸バランスシステム | / | 重量鋳造 |
機械の重量 | 体重 | 6300 |
総寸法 (LxWxH) | mm | 3200×2560×2960 |
CNCシステム | / | FANUC/MITSUBISHI |
√ FANUC 0i MF CNC システム √ X/Y: 線形ガイドレール,Z: スライドガイドレール √ 台湾 BT40 スピンドル,8000rpm √ 24ツールの台湾式ディスク型航空管制機 √ 完全に囲まれ √ マニュアルパルス発電機 (MPG) √ USBとLANインターフェース √ 作業ランプ √ パイロットランプ √ 冷却システム √ 集中自動潤滑システム √ スピンドルの空気吹き出し √ 空気砲 √ フレーニング・アーバー&チャック √ 電動キャビネット用の交換器 √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4軸 直接駆動するスピンドル (10000,12000,15000rpm) _ 円形冷却液ノズル スピンドル (CTS) による冷却液 _ スピンドルオイルクーラー エアコン _ チェーン型チップコンベヤー ウォーターガン _ セキュリティドア ツール測定システム 作業部件測定システム |
機械の詳細
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 硬化され,細工された作業台表面は高硬さを確保します.

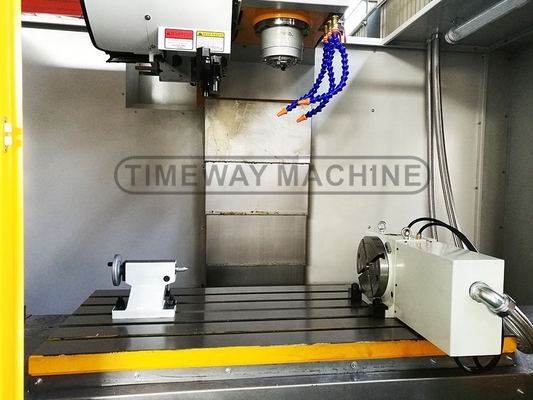

>> オプション台湾 TJR NC回転テーブル 4 軸で丸いパーツを処理し,4 軸のリンクを実現します.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

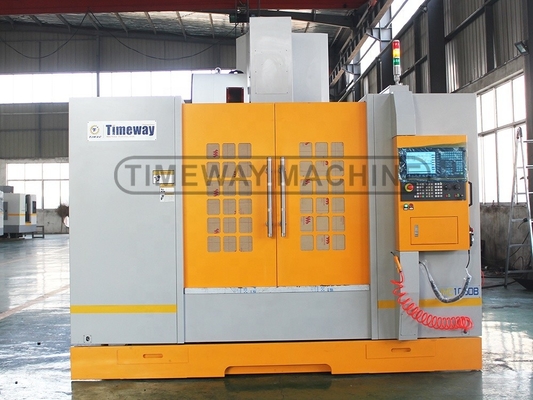

>> 大きな作業スペースは,異なるサイズのパーツの加工要件を満たすことができます.
>> ステンレス鋼の望遠鏡蓋は,機械のガイドウェイとボールスクリューを損傷から効果的に保護することができます.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

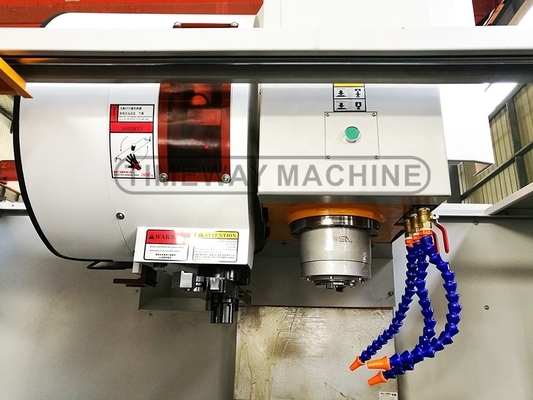

台灣 BT40ディスク型ツールマガジン,標準24tools,高濃度 低騒音 ツール交換速さ 高精度 長寿命
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 安定したCNCシステムは,CNC垂直加工センターのすべての作業性能を保証します.
標準で搭載されています.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> チェーン型チップコンベアーはオプションです.
わたしたち を 選ぶ の は なぜ です か
CNC垂直加工センター用レーザーインターフェロメーター:
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
