丸いパーツを加工するための4番目の軸を装備する.
B+C 軸のクイックタイプ NC 回転テーブルを装備する.
A+C軸 NC回転テーブルを装備する.
旋回頭 (B軸) + NC回転テーブル (C軸) で装備されている.
|
詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 垂直 |
| サイズ (L*W*H): | 2400×1900×2400mm | 体重 (T): | 3.5 T |
| テーブルサイズ (mm): | 1000x420 | CNC制御システム: | シーメンス |
| 軸数: | 3 | テーブル移動 (X) (mm): | 700 |
| テーブル移動 (Y) (mm): | 450 | テーブル移動 (Z) (mm): | 450 |
| 定位精度 (mm): | ±001 | 繰り返し可能性 (X/Y/Z) (mm): | ±0008 |
| スピンドル速度の範囲 (rpm): | 1〜8000回転/m | スピンドルモーターの電源 (kW): | 7.5/11 |
| 最高。テーブルの負荷（kg）: | 400kg | 送り速度（mm/min）: | 1 - 10000 mm/min |
| ツール交換の時間 (s): | 2 | ツールマガジン容量: | 24 |
| 主要 な 売り物: | 競争力のある価格 | 保証: | 12ヶ月 |
| 電圧: | 顧客の要求に応じて | 販売形態: | 熱い製品 2021年 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | table サイズ: | 1000×420mm |
| 軸線の数: | 3 | X軸旅行: | 700mm |
| Ｙ軸旅行: | 450mm | 機械の種類: | 縦CNCのフライス盤 |
| 機械の色: | 選択可能 | コントロールモード: | 自動CNC制御 |
| 制御システム: | SIMENS 808D CNC システム | 製品名: | 縦のマシニング センター |
| キーワード: | CNCの縦のマシニング センター | 適用される産業: | 機械修理工房,製造工場,食品・飲料工場,レストラン,家庭用,小売 |
| 展示室の場所: | カナダ,イタリア,フランス,ドイツ,ブラジル,ペルー,ロシア,スペイン,チリ,UAE,ルーマニア,ウクライナ,ウズベキスタン,オーストラリア | 速食速さ (m/min): | "エホバ の 祝福"を 祈り ます か |
| 基本構成要素: | Siemens CNCシステム | 港: | 中国の港 |
製品の説明

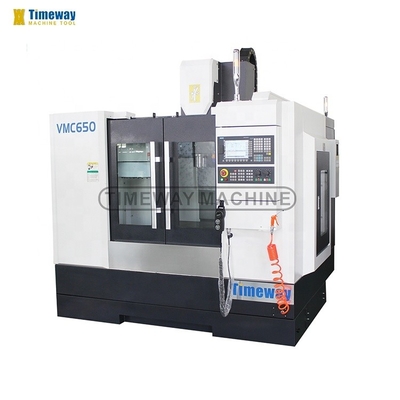

垂直加工センター
製品説明
垂直加工センターの用途:
VMCシリーズの垂直加工センターは,CNC (コンピュータ数値制御装置) によって制御され,切削処理を実行する垂直加工センターです.トップリング・フレーシング複雑で精密で少量で多種多様な部品の加工を解決できます
技術パラメータ:
仕様 | ユニット | VMC650 |
X/Y/Z軸のガイドウェイタイプ | / | スライドガイドレール |
負荷能力 | 体重 | 400 |
Tスロット (番号/幅/ピッチ) | mm | 5-18-80 |
テーブルの中心部までの距離 | mm | 130〜630 |
スピンドルの中心から列までの距離 | mm | 495 |
X/Y/Z軸のサーボモーターパワー (ミツビシ) | kw | 2/2/3 |
X/Y/Z軸のサーボモーター (FANUC) | Nm | β12/β12/β22 |
ツール最大重量 | 体重 | 8 |
ツール直径最大 | mm | Φ78/Φ120 (空) |
最大 ツール 長さ | mm | 300 |
電源 | KVA | 18 |
空気圧が必要 | kg/cm2 | 6 から 8 |
Z軸バランスシステム | / | 重量鋳造 |
標準装備品:
選択用アクセサリー:
√ FANUC 0i MF CNC システム √ X/Y/Z: スライドガイドレール √ 台湾 BT40 スピンドル,8000rpm √ 24ツールの台湾式ディスク型航空管制機 √ 完全に囲まれ √ マニュアルパルス発電機 (MPG) √ USBとLANインターフェース √ 作業ランプ √ パイロットランプ √ 冷却システム √ 集中自動潤滑システム √ スピンドルの空気吹き出し √ 空気砲 √ フレーニング・アーバー&チャック √ 電動キャビネット用の交換器 √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4軸 直接駆動するスピンドル (10000,12000,15000rpm) _ 円形冷却液ノズル スピンドル (CTS) による冷却液 _ スピンドルオイルクーラー エアコン _ チェーン型チップコンベヤー ウォーターガン _ セキュリティドア ツール測定システム 作業部件測定システム |
機械の詳細
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 硬化され,細工された作業台表面は高硬さを確保します.
>> オプション台湾 TJR NC回転テーブル 4 軸で丸いパーツを処理し,4 軸のリンクを実現します.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 大きな作業スペースは,異なるサイズのパーツの加工要件を満たすことができます.
>> ステンレス鋼の望遠鏡蓋は,機械のガイドウェイとボールスクリューを損傷から効果的に保護することができます.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

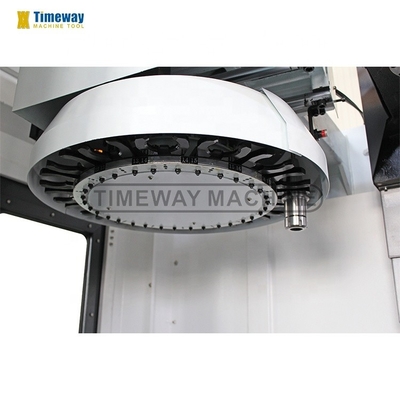

台灣 BT40 ディスク型ツールマガジン,高濃度 低騒音 ツール交換速さ 高精度 長寿命
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 安定したCNCシステムは,CNC垂直加工センターのすべての作業性能を保証します.
>> 三?? 製のCNCシステムはオプションです.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> チェーン型チップコンベアーはオプションです.
