詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療法 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 垂直 |
| 体重 (T): | 6200のkg | テーブルサイズ (mm): | 1360*700 |
| CNC制御システム: | FANUC | テーブル移動 (X) (mm): | 1100 |
| テーブル移動 (Y) (mm): | 600 | テーブル移動 (Z) (mm): | 600 |
| 定位精度 (mm): | ±0.003 | 繰り返し可能性 (X/Y/Z) (mm): | ±0.001 |
| スピンドル速度の範囲 (rpm): | 0~8000回転/m | 最高。テーブルの負荷（kg）: | 800kg |
| 送り速度（mm/min）: | 0〜3600mm/min | ツール交換の時間 (s): | 0.5 |
| ツールマガジン容量: | 24 | 主要 な 売り物: | 自動,競争力のある価格,高精度,操作が簡単 |
| 保証: | 1 年 | 販売形態: | 新しい製品 2024 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 機械加工能力: | 中途半端 |
| スピンドル・ボー ((mm): | 0 | 切断トルク: | 12 Nm |
| スピード (mm/min): | 0〜2400mm/min | 製品名: | 3軸垂直CNC加工センター |
| 機械の種類: | 縦のマシニング センター | モデル: | VMC1160G |
| 色: | 顧客からの要求 | 制御システム: | SIEMENS GSK FANUC （任意） |
| スピンドル速度: | 8000rpm | 作業台のサイズ: | 1200*600mm |
| 販売後サービス: | 1 年 | ガイドウェイのタイプ: | X/Y:線形Z:滑り |
| 負荷能力: | 800kg | ||
製品の説明
製品説明

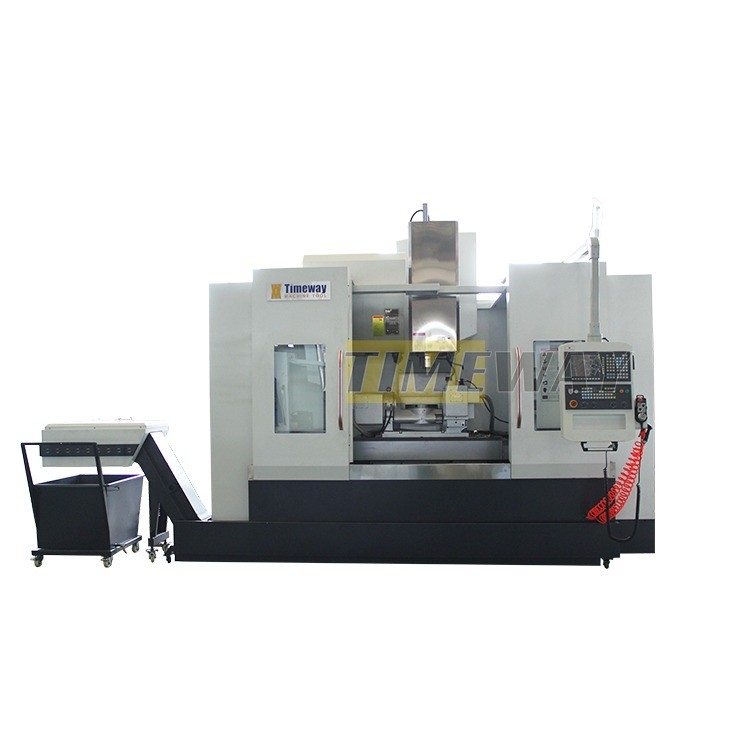

4軸のCNC垂直加工センター
テーブルサイズ:1200×600mm
垂直加工センターの用途:
VMCシリーズの垂直加工センターは,CNC (コンピュータ数値制御装置) によって制御され,切削処理を実行する垂直加工センターです.トップリング・フレーシング複雑で精密で少量で多種多様な部品の加工を解決できます
丸いパーツを加工するための4番目の軸を装備する.
B+C 軸のクイックタイプ NC 回転テーブルを装備する.
A+C軸 NC回転テーブルを装備する.
旋回頭 (B軸) + NC回転テーブル (C軸) で装備されている.
丸いパーツを加工するための4番目の軸を装備する.
B+C 軸のクイックタイプ NC 回転テーブルを装備する.
A+C軸 NC回転テーブルを装備する.
旋回頭 (B軸) + NC回転テーブル (C軸) で装備されている.
技術パラメータ
仕様 | ユニット | VMC1160G |
X/Y/Z軸のガイドウェイタイプ | / | 線形ガイドレール |
容量 | ||
X軸移動 | mm | 1100 |
Y軸の移動 | mm | 600 |
Z軸移動 | mm | 600 |
テーブル | ||
テーブルサイズ | mm | 1200×600 |
負荷能力 | 体重 | 800 |
Tスロット (番号/幅/ピッチ) | mm | 5-18-100 |
テーブルの中心部までの距離 | mm | 120から720 |
スピンドル | ||
スピンドルの中心から列までの距離 | mm | 672 |
スピンドル・コーナー | / | BT2 石油 |
スピンドル速度 | r/min | 8000 |
メインモーター電源 | kw | 喜び を 味わう 方法 |
3軸 (X/Y/Z) | ||
X/Y/Z軸のサーボモーターパワー (ミツビシ) | kw | 3/3/3 |
X/Y/Z軸のサーボモーター (FANUC) | Nm | β22/β22/β22 |
X/Y/Z軸の高速供給速度 | m/min | 36/36/36 |
X/Y/Z軸の切断給出速度 | mm/min | 0から10000 |
精度 | ||
X/Y/Z軸の位置付け精度 | mm | ±0.003/300 |
X/Y/Z軸の位置位置確認の精度 | mm | ±0.003/300 |
ツール・マガジン (ATC) | ||
ATCスタイル | / | ディスク |
航空管制能力 | 道具 | 24 |
ツール交換時間 (ツールからツールへ) | 秒数 | 1.4 |
ツール最大重量 | 体重 | 8 |
ツール直径最大 | mm | Φ78/Φ120 (空) |
最大 ツール 長さ | mm | 300 |
ほか | ||
電源 | KVA | 25 |
空気圧が必要 | kg/cm2 | 6 から 8 |
Z軸バランスシステム | / | 窒素バランス |
機械の重量 | 体重 | 6200 |
総寸法 (LxWxH) | mm | 3200×2560×2960 |
CNCシステム | / | FANUC/MITSUBISHI |
詳細な画像
台湾 ツール 雑誌
1台灣24のツールマガジンで 標準で 交換を迅速にするため 双腕のクランプ
ツール交換時間は3秒です
2ブランド:OKADA

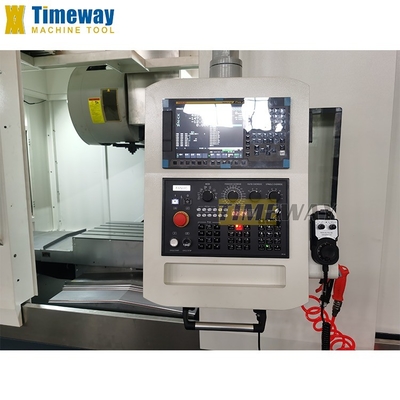

制御システム
CNCコントローラ:KND,GSK,HNC (中国),SIEMENS,FANUC
顧客が選択できる 異なるCNCシステム
台湾 精密スピンル
振動が少なく より強い組み合わせ
1スピンドルの角度はBT50です2スピンドル速度は8000rpmで,1000rpmまたは12000rpmまで拡大できます
作業テーブル
機械工具の鋳造材料は高品質の高強度鋳鉄HT300で,強張性,高次元精度,高周波硬化.耐磨性も長寿性も向上します.

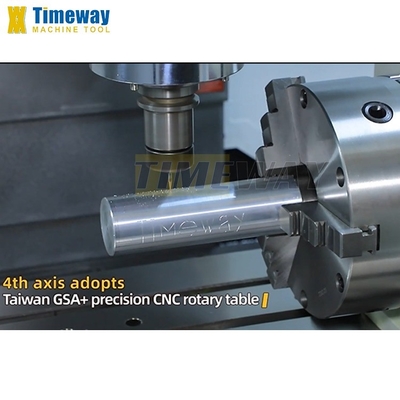

4 軸回転+CNC回転テーブル
第4軸回転テーブルとNC回転テーブルはオプションです.
5 軸回転+CNC回転テーブル
特定の構成は,顧客の要求に応じてカスタマイズすることができます.
台湾 精密線形鉄道
1. 台湾高速ロール線形ガイドレール,位置位置精度はμmクラスに達することができます
2ブランド:HIWINまたはPMI
2ブランド:HIWINまたはPMI
シュナイダー電気部品
1シュナイダーの安全電気部品
2. 標準の速塞として
完全封印
完全な封鎖が標準です
チェーンタイプ チップコンベヤー
チェーン型チップ輸送機はオプションです
アクセサリー
*CNCコントローラ:KND,GSK,HNC (中国),SIEMENS,FANUC *24 ツールATC (ディスクタイプ) *全容量 * スピンドルセンターの空気噴出 * 作業ランプ *パイロットランプ *USBとLANインターフェイス *手動パルス発電機 (MPG) *中央自動潤滑システム. *冷却システム 電気キャビネット用の交換器 *平準化ブロックとボルト *ツールボックスとツール *HIWINのリードスクルー; 操作説明書 (英語) | · 4 軸の折り · NC回転テーブル 直接駆動するスピンドル · 円形冷却液ノズル · スピンドルを通る冷却液 (CTS) · スピンドルオイルクーラー 電気キャビネット用のエアコン 自動計測システム · スクリップ型チップ輸送機 · チェーン型チップコンベア 安全ドア 油断機 |
私たちのサービス
1保証期間中に利用可能な部品を無料で交換する. 保証期間を超えた部品を代用するコスト価格.機械の全使用期間中いつでも技術的な質問に対して迅速な対応と回答. 3. 海外のサービス後センターは,いくつかの地域で利用可能である. 4. エンジニアの海外サービス,顧客の要求により利用可能である ((顧客によって生じる相対的なコスト).
会社紹介
工場表示:
工場プロフィール:
私たちの工場は2014年に設立されました. プロの技術者,研究開発チーム,CNC機器の製造と販売,プロのカスタマイズされたサービスを提供しています.私たちの製品は,広く模具加工に使用されています3C製品,農業機械,石油機械,自動車部品加工,航空宇宙産業など,国内外の60カ国以上に販売しています.
テキスト 紹介:
会社のプロフィール:
タイムウェイ機械ツール株式会社 (Timeway Machine Tool Co., Ltd) は,プロの機械ツール製造企業で,主な製品は,ターン,フライリングマシン,磨き機,などです.顧客のニーズに応じて,我々はまた,設計および様々な特殊用途の機械を製造することができます機械機器の分野における相対的な技術アップグレードと変換サービスを提供する.
顧客訪問:
今のところ,我々は,海外から多くの顧客を受信し,彼らはすべて私たちの会社と製品に非常に満足しています
展覧会
外国貿易省の設立以来,我々は,秋のカンタンフェア,北京展,上海展モスクワ,エチオピア,ロシア,そして展覧会客と長期間の友好的な協力関係を維持しています.
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1 競争力のある価格で高い品質 2 プロフェッショナルR&Dチームと25年の輸出経験 3 60カ国以上へ輸出 4 CE,ISO証明書 524時間オンラインサービス (SKYPE)6. 12ヶ月品質保証; 7. 海外エンジニアが問題解決のために利用可能;Q:QCや安全基準はありますか?A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.Q: MOQは?A: 1 セット (低コストの機械は 1 セット以上になります)Q: 支払い条件はどうですか?A: (1) T/T 30%の先払いと70%の残高の支払いで出荷前に支払わなければなりません. (2) 視線で不可逆のLC (3) ウェスタンユニオン,マネーグラムなど.Q: 保証はどうですか?A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
