詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療法 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 垂直 |
| 体重 (T): | 4200kg | テーブルサイズ (mm): | 1000×500 |
| CNC制御システム: | FANUC | テーブル移動 (X) (mm): | 800 |
| テーブル移動 (Y) (mm): | 500 | テーブル移動 (Z) (mm): | 500 |
| 定位精度 (mm): | ±0.003 | 繰り返し可能性 (X/Y/Z) (mm): | ±0.001 |
| スピンドル速度の範囲 (rpm): | 0~8000回転/m | 最高。テーブルの負荷（kg）: | 500キロ |
| 送り速度（mm/min）: | 0 - 4800 mm/min | ツール交換の時間 (s): | 0.5 |
| ツールマガジン容量: | 24 | 主要 な 売り物: | 自動,競争力のある価格,高精度,操作が簡単 |
| 保証: | 1 年 | 販売形態: | 新しい製品 2024 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 機械加工能力: | 中途半端 |
| スピンドル・ボー ((mm): | 0 | 切断トルク: | 12 Nm |
| スピード (mm/min): | 0〜2400mm/min | 製品名: | 3軸垂直CNC加工センター |
| 機械の種類: | 縦のマシニング センター | モデル: | VMC850G |
| 色: | 顧客からの要求 | 制御システム: | SIEMENS GSK FANUC （任意） |
| スピンドル速度: | 8000rpm | 作業台のサイズ: | 1000*500mm |
| 販売後サービス: | 1 年 | ガイドウェイのタイプ: | X/Y:線形Z:滑り |
| 負荷能力: | 500kg | ||
製品の説明
製品説明
5 軸のCNC加工センターと回転テーブル

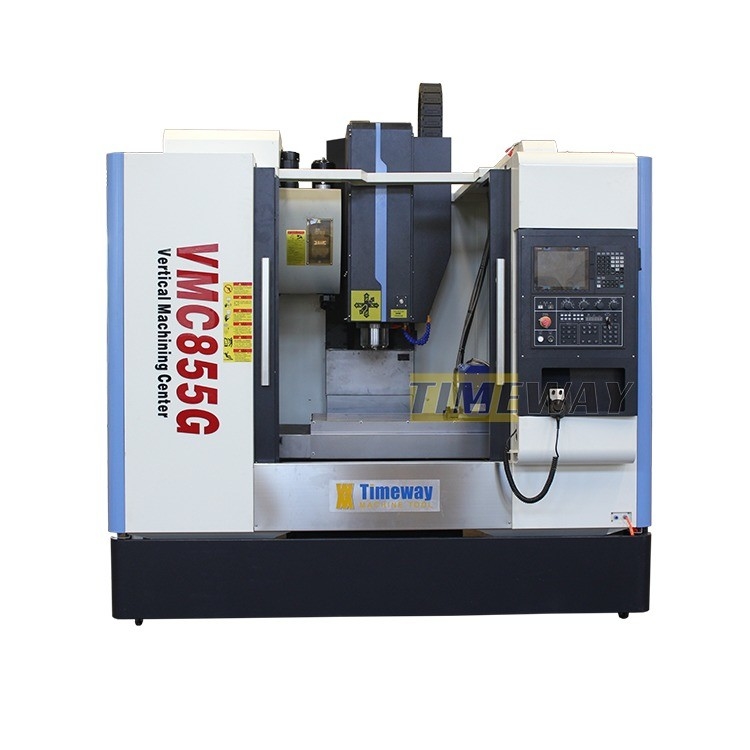

垂直加工センター フレッシングCNC機械
垂直加工センターの用途:
VMCシリーズの垂直加工センターは,CNC (コンピュータ数値制御装置) によって制御され,切削処理を実行する垂直加工センターです.トップリング・フレーシング複雑で精密で少量で多種多様な部品の加工を解決できます
丸いパーツを加工するための4番目の軸を装備する.
B+C 軸のクイックタイプ NC 回転テーブルを装備する.
A+C軸 NC回転テーブルを装備する.
旋回頭 (B軸) + NC回転テーブル (C軸) で装備されている.
丸いパーツを加工するための4番目の軸を装備する.
B+C 軸のクイックタイプ NC 回転テーブルを装備する.
A+C軸 NC回転テーブルを装備する.
旋回頭 (B軸) + NC回転テーブル (C軸) で装備されている.
技術パラメータ
仕様 | ユニット | VMC850G |
X/Y/Z軸のガイドウェイタイプ | / | 線形ガイドレール |
容量 | ||
X軸移動 | mm | 800 |
Y軸の移動 | mm | 500 |
Z軸移動 | mm | 500 |
テーブル | ||
テーブルサイズ | mm | 1000×500 |
負荷能力 | 体重 | 500 |
Tスロット (番号/幅/ピッチ) | mm | 5-18-100 |
テーブルの中心部までの距離 | mm | 110から610 |
スピンドル | ||
スピンドルの中心から列までの距離 | mm | 524 |
スピンドル・コーナー | / | BT2 石油 |
スピンドル速度 | r/min | 8000 |
メインモーター電源 | kw | 7.5/11 |
3軸 (X/Y/Z) | ||
X/Y/Z軸のサーボモーターパワー (ミツビシ) | kw | 2/2/3 |
X/Y/Z軸のサーボモーター (FANUC) | Nm | β12/β12/β22 |
X/Y/Z軸の高速供給速度 | m/min | 48/48/48 |
X/Y/Z軸の切断給出速度 | mm/min | 0から10000 |
精度 | ||
X/Y/Z軸の位置付け精度 | mm | ±0.003/300 |
X/Y/Z軸の位置位置確認の精度 | mm | ±0.003/300 |
ツール・マガジン (ATC) | ||
ATCスタイル | / | ディスク |
航空管制能力 | 道具 | 24 |
ツール交換時間 (ツールからツールへ) | 秒数 | 1.4 |
ツール最大重量 | 体重 | 8 |
ツール直径最大 | mm | Φ78/Φ120 (空) |
最大 ツール 長さ | mm | 300 |
ほか | ||
電源 | KVA | 20 |
空気圧が必要 | kg/cm2 | 6 から 8 |
Z軸バランスシステム | / | ありません |
機械の重量 | 体重 | 4200 |
総寸法 (LxWxH) | mm | 2800 × 2250 × 2600 |
CNCシステム | / | FANUC/MITSUBISHI |
詳細な画像

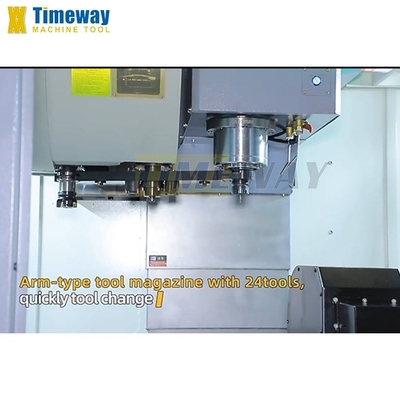

台湾 ツール 雑誌
1台灣24のツールマガジンで 標準で 交換を迅速にするため 双腕のクランプ
ツール交換時間は3秒です
2ブランド:OKADA
制御システム
CNCコントローラ:KND,GSK,HNC (中国),SIEMENS,FANUC
顧客が選択できる 異なるCNCシステム
台湾 精密スピンル
振動が少なく より強い組み合わせ
1スピンドルの角度はBT50です2スピンドル速度は8000rpmで,1000rpmまたは12000rpmまで拡大できます
作業テーブル
機械工具の鋳造材料は高品質の高強度鋳鉄HT300で,強張性,高次元精度,高周波硬化.耐磨性も長寿性も向上します.
4 軸回転+CNC回転テーブル
第4軸回転テーブルとNC回転テーブルはオプションです.

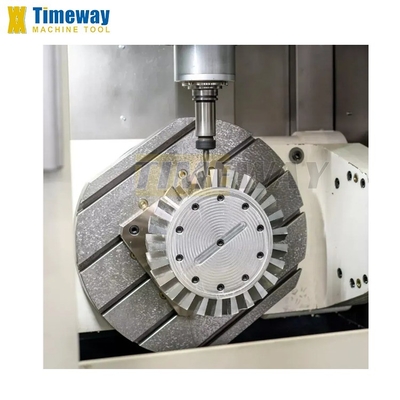

5 軸回転+CNC回転テーブル
特定の構成は,顧客の要求に応じてカスタマイズすることができます.
台湾 精密線形鉄道
1. 台湾高速ロール線形ガイドレール,位置位置精度はμmクラスに達することができます
2ブランド:HIWINまたはPMI
2ブランド:HIWINまたはPMI
シュナイダー電気部品
1シュナイダーの安全電気部品
2. 標準の速塞として
完全封印
完全な封鎖が標準です
チェーンタイプ チップコンベヤー
チェーン型チップ輸送機はオプションです
アクセサリー
*CNCコントローラ:KND,GSK,HNC (中国),SIEMENS,FANUC *24 ツールATC (ディスクタイプ) *全容量 * スピンドルセンターの空気噴出 * 作業ランプ *パイロットランプ *USBとLANインターフェイス *手動パルス発電機 (MPG) *中央自動潤滑システム. *冷却システム 電気キャビネット用の交換器 *平準化ブロックとボルト *ツールボックスとツール *HIWINのリードスクルー; 操作説明書 (英語) | · 4 軸の折り · NC回転テーブル 直接駆動するスピンドル · 円形冷却液ノズル · スピンドルを通る冷却液 (CTS) · スピンドルオイルクーラー 電気キャビネット用のエアコン 自動計測システム · スクリップ型チップ輸送機 · チェーン型チップコンベア 安全ドア 油断機 |
