>> オプション台湾 TJR NC回転テーブル 4 軸で丸いパーツを処理し,4 軸のリンクを実現します.
|
詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 垂直 |
| サイズ (L*W*H): | 4300×2700×3300 | 体重 (T): | 3kg |
| テーブルサイズ (mm): | 320×800 | CNC制御システム: | GSK |
| テーブル移動 (X) (mm): | 1000 | テーブル移動 (Y) (mm): | 600 |
| テーブル移動 (Z) (mm): | 1400 | 定位精度 (mm): | 0.04mm |
| 繰り返し可能性 (X/Y/Z) (mm): | 0.008 | スピンドル速度の範囲 (rpm): | 0 - 6000 r.p.m |
| 最高。テーブルの負荷（kg）: | 1500kg | 送り速度（mm/min）: | 1〜100 mm/min |
| ツール交換の時間 (s): | 2 | ツールマガジン容量: | 1624 |
| 主要 な 売り物: | 多機能性 | 保証: | 1 年 |
| 電圧: | 顧客の要求 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 機械加工能力: | 重荷 |
| スピンドル・ボー ((mm): | 130 | 切断トルク: | 38 N.M |
| スピード (mm/min): | 1〜100 mm/min | テーブルの幅: | 900 |
| テーブルの長さ: | 1300/1600/1800/2000/2200 | Tスロット (番号/幅/ピッチ): | 5/22/165 年 |
| 負荷能力: | 1500/1700/2000/2500/3000 | 縦走 (X): | 1300/1600/1800/2000/2200 |
| 横断移動 (Y): | 1000 | 垂直移動 (Z): | 600 |
| 作業部品の最高高さ: | 1400 | スピンドルの鼻からテーブルまでの距離: | 680 |
| スピンドルの角形と直径: | 180~780 | ||
製品の説明

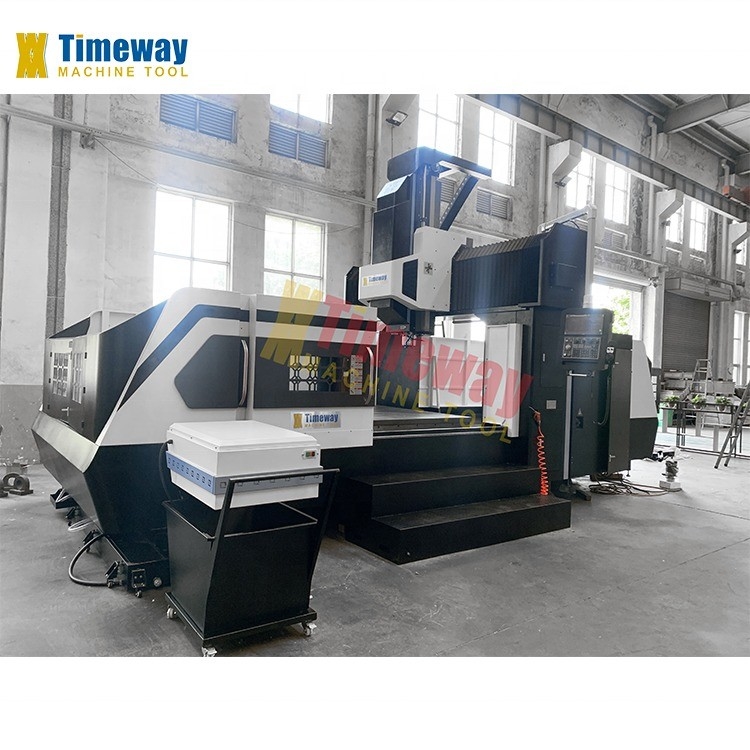

CNC加工センター 大型ガントリー型フレーシングマシン ガントリー加工センター
製品説明
仕様 | ユニット | GMC1800 | GMC2200 | GMC2700 |
テーブル幅 | mm | 1600 | 2000 | 2300 |
テーブルの長さ | mm | 2000/2500/3000/3500 | 3000/4000/5000 | 3000/4000/5000/6000 |
Tスロット (番号/幅/ピッチ) | mm | 9/22/180 年 | 9/22/200 年 | 11/28/200 年 |
負荷能力 | 体重 | 6000/7000/8000/9000 | 10000/12000/14000 | 10000/12000/15000/18000 |
縦走 (X) | mm | 2000/2500/3000/3500 | 3000/4000/5000 | 3000/4000/5000/6000 |
横断移動 (Y) | mm | 1800 (2000) 年 | 2200 (2700) | 2700 (3050) |
垂直移動 (Z) | mm | 1000 | 1000 | 1000 |
ゲントリー幅 | mm | 1800 | 2300 | 2700 |
作業部品の最高高さ | mm | 1300 | 1400 | 1400 |
スピンドルの鼻からテーブルまでの距離 | mm | 150〜1150 | 280〜1280 | 280〜1280 |
スピンドルの角形と直径 | - | BT2 医療機関 | BT2 医療機関 | BT2 医療機関 |
スピンドル速度 | rpm | 6000 | 6000 | 6000 |
X/Y/Z軸の供給速度 | m/min | 10/10/10 | 8/8/8 | 6/6/6 |
X/Y/Z軸の高速供給速度 | m/min | "エホバ の 祝福"を 祈り ます か | 12/12/12 | 10/10/10 |
X/Y/Z軸の電源モーターのトルク | N.m | 38/30/30 | 50/40/30 | 50/40/30 |
X/Y/Z軸の位置付け精度 | mm | 0.025/0.02/0018 | 0.025/0.02/0018 | 0.025/0.02/0018 |
X/YZ軸の繰り返し精度 | mm | 0.02/0.015/0012 | 0.02/0.015/0012 | 0.02/0.015/0012 |
メインモーター電源 | kw | 22 | 22 | 22 |
ツールマガジン容量 | T | 24 (ディスク) | 24 (ディスク) | 24 (ディスク) |
X/Y軸のガイドウェイタイプ | - | 線形 | 線形 | 線形 |
Z軸のガイドウェイタイプ | - | スライディング | スライディング | スライディング |
機械の重量 | トン | 21.5/24/26.5/29 | 33/38/42 | 42/46/51/62 について |
機械の長さ | mm | 5700/6700/7700/8700 | 7750/9750/11750 | 7750/9750/11750/13750 |
機械の幅と高さ | mm | 4030×3900 | 4740×4100 | 5140×4100 |
√ FANUC 0i MF CNC システム √ X/Y: 線形ガイドレール,Z: スライドガイドレール √ 台湾 BT40 スピンドル,8000rpm √ 24ツールの台湾式ディスク型航空管制機 √ 完全に囲まれ √ マニュアルパルス発電機 (MPG) √ USBとLANインターフェース √ 作業ランプ √ パイロットランプ √ 冷却システム √ 集中自動潤滑システム √ スピンドルの空気吹き出し √ 空気砲 √ フレーニング・アーバー&チャック √ 電動キャビネット用の交換器 √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4軸 直接駆動するスピンドル (10000,12000,15000rpm) _ 円形冷却液ノズル スピンドル (CTS) による冷却液 _ スピンドルオイルクーラー エアコン _ チェーン型チップコンベヤー ウォーターガン _ セキュリティドア ツール測定システム 作業部件測定システム |
機械の詳細
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

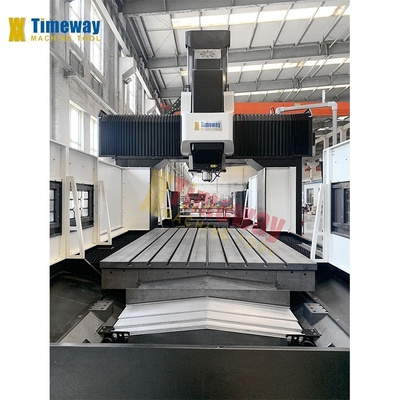

>> 硬化され,細工された作業台表面は高硬さを確保します.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 大きな作業スペースは,異なるサイズのパーツの加工要件を満たすことができます.
>> ステンレス鋼の望遠鏡蓋は,機械のガイドウェイとボールスクリューを損傷から効果的に保護することができます.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
台灣 BT40 ディスク型ツールマガジン,高濃度,低騒音,迅速なツール交換,高精度,長寿命.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 安定したCNCシステムは,CNC垂直加工センターのすべての作業性能を保証します.
>> 三?? 製のCNCシステムはオプションです.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> チェーン型チップコンベアーはオプションです.
