詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 12000 | スピンドル速度の範囲 (rpm): | 3.15 - 315 ターンピム |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 1100 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 30 |
| 電圧: | 220V,380V,400V,415V,440V | サイズ (L*W*H): | 7120×2430×2580mm |
| 体重 (kg): | 17000のKG | 保証: | 1 年 |
| 主要 な 売り物: | 高い 生産性 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 最高。ベッド上の振動直径: | 2000mm |
| 横スライド上のスイング直径最大: | 1650のmm | 十字旅行: | 900 mm |
| 車両の長さ移動: | 4000mm | トップ・ツール・ポスト移動: | 360のmm |
| 作業部品の最大重量: | 16トン (20トン) | 紡錘の鼻: | A2-15 |
| スピンドルテーパー: | メトリック 140 | テイルストック・ペイル・トーパー: | メトリック 80 |
| 尾根の羽の直径: | 300mm | 条件: | 新しい |
| スピンドル・ボー ((mm): | 100 | 適用される産業: | 製造工場 |
| 展示室の場所: | カナダ,米国,イタリア,ドイツ,メキシコ,ロシア,スペイン,南アフリカ,オーストラリア | 基本構成要素: | 軸承,ポンプ,ギア,モーター,ギアボックス,圧力容器 |
| 最大回転長さ (mm): | 11800 mm | 年間: | 新しい |
| 港: | 中国港 | ||
製品の説明
製品説明

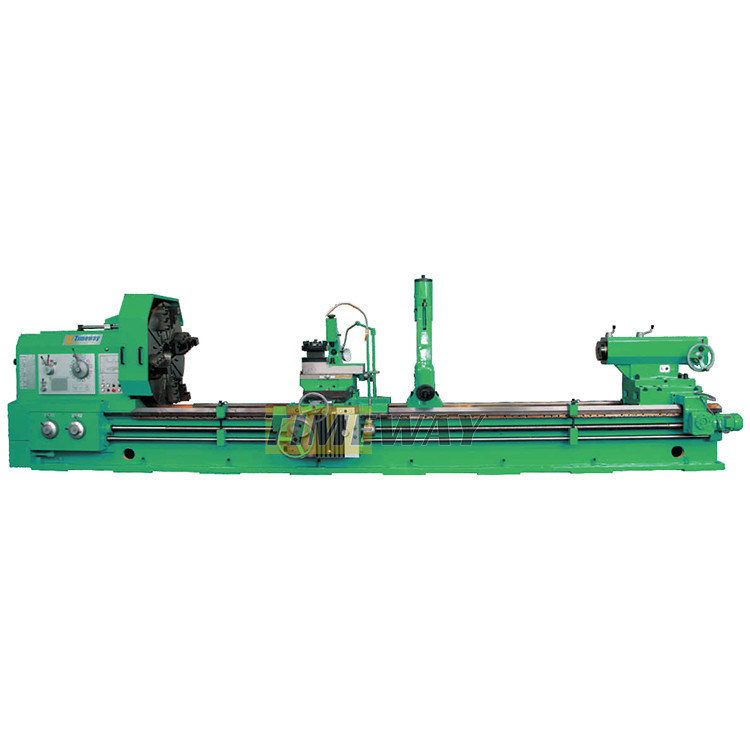

H縦軸回転機 AL-1250
技術パラメータ
仕様 | ユニット | AL-1250 | AL-1400 | AL-1600 | ||
ベッドに振り回して | mm | 1250 | 1440 | 1600 | ||
車両を振り回す | mm | 900 | 1050 | 1250 | ||
作業部品の長さ最大 | mm | 3000/4000/5000/6000/8000/10000/12000 | 1000〜16000 | 3000/4000/5000/6000/8000/10000/12000 | ||
最大回転長さ | mm | 2800/3800/4800/5800/7800/9800/11800 | 800〜15800 | 2800/3800/4800/5800/7800/9800/11800 | ||
ガイドウェイの長さ | mm | 1100 | 1100 | 1100 | ||
作業部品の最大重量 | t | 16 | 16 | 16 | ||
スピンドル鼻 | - | A2-15 | A2-15 | A2-15 | ||
スピンドルの穴 | mm | 100 | 130 | 100 | ||
スピンドルの角孔 | - | メトリック 140 | メトリック 140 | メトリック 140 | ||
スピンドル速度の範囲 | r/min | 前編: 3.15-315,逆訳: 3.5-291 | 前編: 3.15-315,逆訳: 3.5-290 | 前編: 3.15-315,逆訳: 3.5-291 | ||
スピンドル回転数 | ステップ | 前編: 21 逆編: 12 | 前編: 21 逆編: 12 | 前編: 21 逆編: 12 | ||
縦軸と横軸 | 種類 | 56 | 56 | 56 | ||
フード回転あたり | mm/r | 長い長さ:0.1-12 横:0.05-6,上部ツールポスト:0.025-3 | 長い長さ:0.1-12 横:0.05-6 | 長い長さ:0.1-12 横:0.05-6,上部ツールポスト:0.025-3 | ||
メトリックスレッドの番号と範囲 | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | ||
数字とインチ糸の範囲 | TPI | 28-1/4 (31) | 3/8-28 (31) | 28-1/4 (31) | ||
モジュール糸の番号と範囲 | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | ||
編み目数及び編み目範囲 | DP | 1/2-56 (38) | 1-56 (25) | 1/2-56 (38) | ||
スピンドルとツール平面の距離 | mm | 53 | 53 | 53 | ||
ツールの柱の振動範囲 | ° | ±90 | ±90 | ±90 | ||
横スライドの最大移動 | mm | 740 | 800 | 850 | ||
上部スライドの最大移動 | mm | 360 | 360 | 360 | ||
ツールの支柱の部分 | mm | 50×50 | 50×50 | 50×50 | ||
ツールポストの移動 (ダイヤルの回転ごとに) | mm | 0.05 | 0.05 | 0.05 | ||
尾根の羽 | mm | 260 | 260 | 260 | ||
尾根羽の移動 | mm | 300 | 300 | 300 | ||
尾根の羽根の角穴 | - | メトリック 80 | メトリック 80 | メトリック 80 | ||
メインモーター電源 | kw | 30 | 30 | 30 | ||
標準装備品: 選択用アクセサリー:
· 4つの口腔独立チャック · 安定した休息 (長さ3M以上) · 休憩後 (長さ3M以上) · 電動移動型尾根 尾根の死体中心部 · 4駅のツールポスト · 冷却システム ■ 作業ランプ ツールと道具箱 操作説明書 (英語) | 顔面のプレート · 2 軸または 3 軸のデジタル表示 · チャックガード ■ 道具の柱の保護 ・ 後ろのスプラッシュガード ツール posを迅速に変更するt |

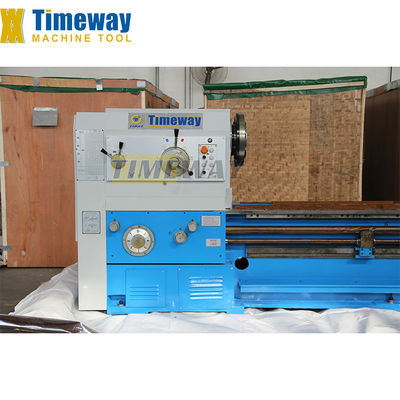

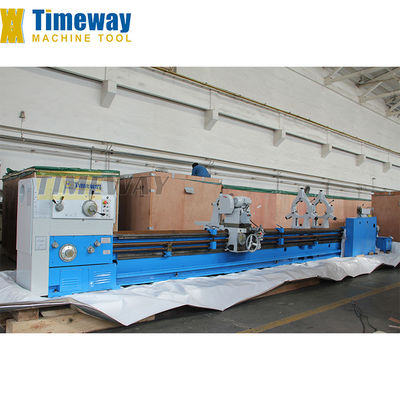

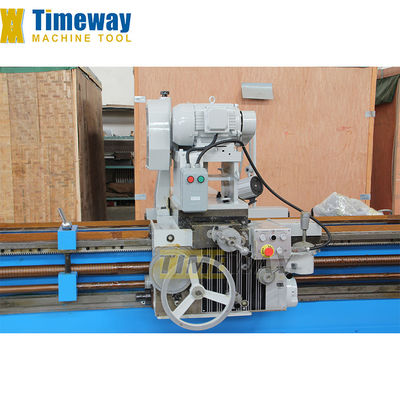

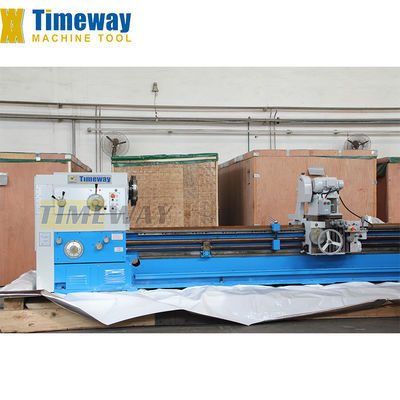

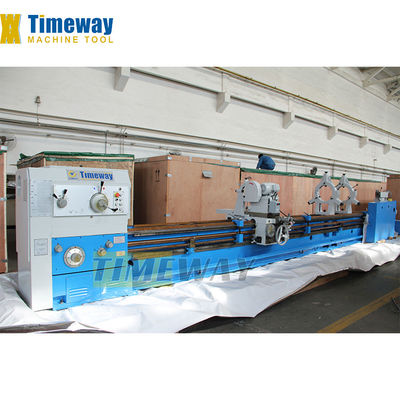

詳細画像
私たちのチーム
わたしたち を 選ぶ の は なぜ です か
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
