詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 500 |
|---|---|---|---|
| 構造: | 傾いたベッドの旋盤 | 機械加工能力: | 中途半端 |
| 最高。工作物（kg）の重量: | 3500 | ベッドの幅 (mm): | 300mm |
| スピンドルモーターの電源 (kW): | 11 | スピンドル数: | シングル |
| 軸数: | 2 | 移動 (X軸): | 230のmm |
| 移動 (Z軸): | 600 mm | 定位精度 (mm): | ±0.001 |
| 繰り返し可能性 (X/Y/Z) (mm): | ±0.002 | サイズ (L*W*H): | 2900*1800*1750 |
| 電圧: | 顧客の要求 | CNC制御システム: | FANUC |
| ツール・ポスト・ステーション: | 8 | 体重 (kg): | 3200 |
| 保証: | 1 年 | 主要 な 売り物: | 競争力のある価格 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | CNCでもなくとも: | CNC |
| 機械の種類: | 傾いたベッドCNCの旋盤 | キーワード: | Cnc ラテムマシン |
| 製品タイプ: | 横のCNC | 精度: | 高精度機械 |
| 最高。回転直径: | 360 | 制御システム: | SIEMENS GSK FANUC （任意） |
| 色: | 任意顧客 | ベッド上のMax.Swing: | 550 |
| モデル: | CK-36 | 条件: | 新しい |
| 適用される産業: | ホテル、建築材料の店、機械類の修理工場 | 展示室の場所: | エジプト,トルコ,イタリア,ブラジル,ペルー,インドネシア,メキシコ,ロシア,アルゼンチン |
| 販売形態: | 熱い製品 2019 | 基本構成要素: | 軸受け、PLC |
| 年間: | 2023 | 最大 スピンドル速さ (rp.m): | 3000 r.p.m |
| スピンドル・ボー ((mm): | 62 | 最大回転長さ (mm): | 500 |
| 港: | 中国港 | ||
製品の説明
製品説明

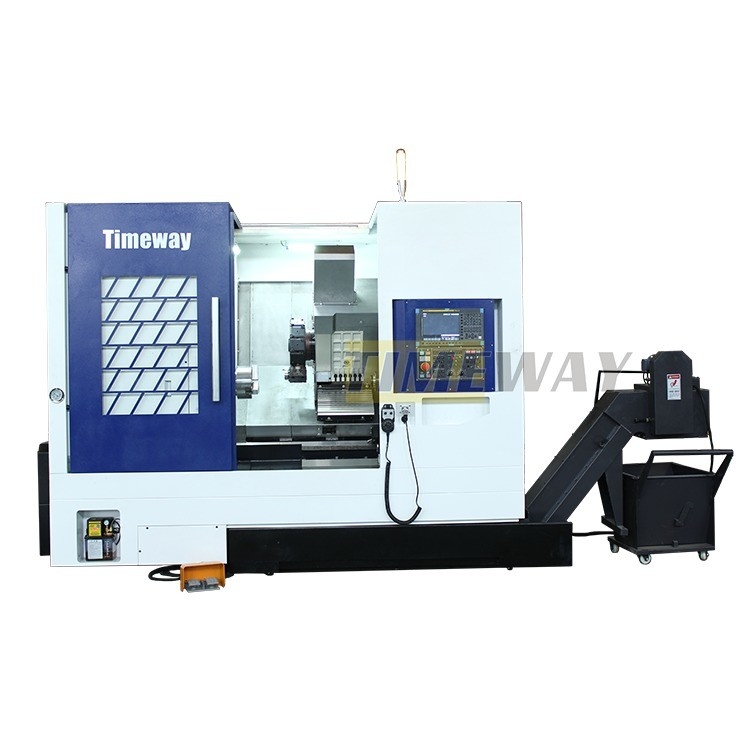

斜面床 CNC回転機
機械は45°の傾きを採用し,床は管状の空洞構造で,動作中に機械の曲げと扭曲硬度を大幅に改善します.高度なベッドは,すべての機械の高い精度のための強力な保証を提供します.
高精度要求,加工が困難,多くのプロセス,大量生産の様々な軸とディスク部品の加工に適しています.
高精度要求,加工が困難,多くのプロセス,大量生産の様々な軸とディスク部品の加工に適しています.

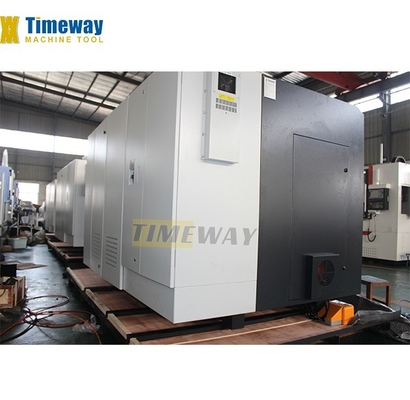

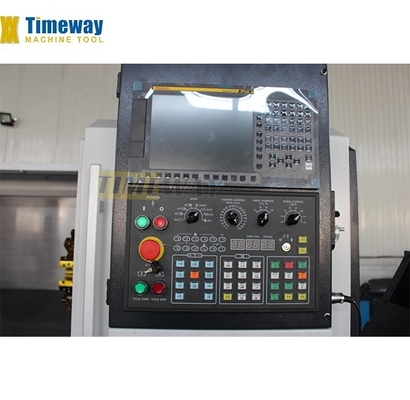

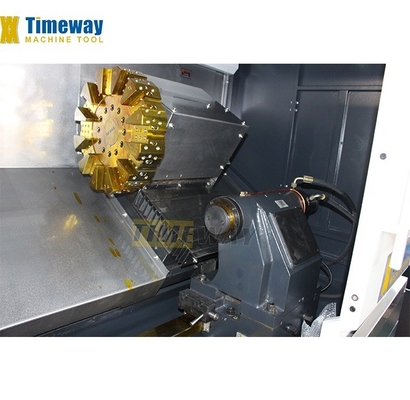

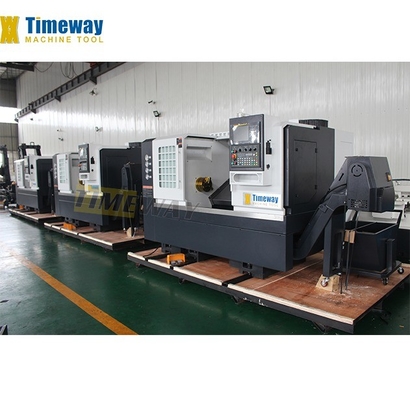

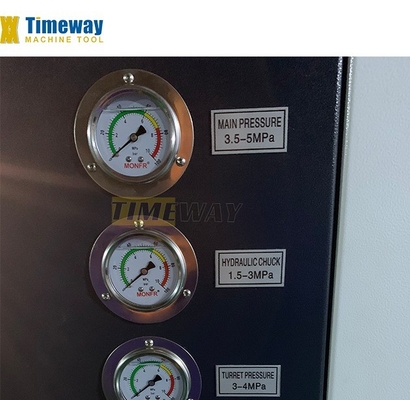

詳細な画像
仕様
仕様 | ユニット | CK-32 | CK-36 | CK-45 |
マックス ベッドに振り向いて | mm | 420 | 550 | 500 |
マックス 横滑り | mm | 220 | 220 | 220 |
標準回転直径 | mm | 210 | 210 | 210 |
最大回転直径 | mm | 320 | 360 | 360 |
最大回転長さ | mm | 350 | 500 | 750 |
スピンドル速度 | rpm | 3500 | 3000 | 2500 |
スピンドル鼻 | - | A2-5 | A2〜6 | A2〜6 |
スピンドルの穴 | mm | 56 | 62 | 66 |
液圧チャックの大きさ | mm | 160 | 200 | 200 |
横断移動 (X) | mm | 210 | 230 | 220 |
縦走 (Z) | mm | 450 | 600 | 850 |
X/Z 軸の高速供給速度 | m/min | 12/20 年 | 24/24 | 20/20 |
水力冷却柱の種類 | - | 80-8T | 80-8T | 80-8T |
ツールセクションのサイズ | mm | 25x25/Φ32 | 25x25/Φ32 | 25x25/Φ32 |
尾根の羽の直径 | mm | 52 | 110 | 110 |
テイルストック 羽の移動 | mm | 60 | 100 | 100 |
尾根の羽の角 | - | MT4 | MT5 | MT4 |
ベッド構造 | - | 45° 整体床 | 45° 整体床 | 45° 整体床 |
ガイドウェイのタイプ | - | 線形/スライディング | 線形/スライディング | 線形/スライディング |
メインモーター電源 | kw | 7.5 | 11 | 7.5 |
電源 | クワ | 30 | 25 | 30 |
機械の寸法 (LxWxH) | mm | 2600×1800×1600 | 2900×1800×1750 | 2900×1800×1600 |
機械の重量 | 体重 | 2700 | 3200 | 3200 |
製品 を 推奨 する
会社プロフィール
ビジネス範囲: 工業機器と部品,製造と加工機械 主な製品: ターン,フリーリングマシン,ドリリングマシン,磨き機,CNCマシン,シェーリングマシンプレスブレーキ ローリングマシン フォークリフト トラック 車両機械管理システム 認証:ISO 9001,ISO 14001
よくある質問
1- 私たちは誰?
私たちは,中国河南に拠点を置く 2010年から,南米に販売します ((20.00%),アフリカ (15.00%),東ヨーロッパ (15.00%),南アジア (10.00%),北米 (10.00%),オセアニア (10.00%),西ヨーロッパ (10.00%),東南アジア.00%). 私たちのオフィスには11〜50人の人がいます.
2品質を保証するには?
量産前には常に生産前サンプルを採取する.
輸送前には必ず最終検査です
3買えるものは?
機械,CNC 機械,CNC フレッシングマシン,加工センター,磨き機
4. なぜ他のサプライヤーからではなく,私たちから買うべきですか?
私たちの工場は 50年以上の研究と生産の経験があります ターンと重用ターン,従来のタイプとCNCタイプ,通常の使用と特殊用途,など.
5提供できるサービス?
受け入れられる配送条件:FOB,CFR,CIF,EXW,FAS,CIP,FCA,CPT,DEQ,DDP,DDU,エクスプレス配送,DAF,DES
受け入れられる決済通貨:USD,EUR,JPY,CAD,AUD,HKD,GBP,CNY,CHF
付与形態:T/T,L/C,D/P D/A,Western Union,現金
英語,中国語,スペイン語,日本語,ポルトガル語,ドイツ語,アラビア語,フランス語,ロシア語,韓国語,ヒンディー語,イタリア語
私たちは,中国河南に拠点を置く 2010年から,南米に販売します ((20.00%),アフリカ (15.00%),東ヨーロッパ (15.00%),南アジア (10.00%),北米 (10.00%),オセアニア (10.00%),西ヨーロッパ (10.00%),東南アジア.00%). 私たちのオフィスには11〜50人の人がいます.
2品質を保証するには?
量産前には常に生産前サンプルを採取する.
輸送前には必ず最終検査です
3買えるものは?
機械,CNC 機械,CNC フレッシングマシン,加工センター,磨き機
4. なぜ他のサプライヤーからではなく,私たちから買うべきですか?
私たちの工場は 50年以上の研究と生産の経験があります ターンと重用ターン,従来のタイプとCNCタイプ,通常の使用と特殊用途,など.
5提供できるサービス?
受け入れられる配送条件:FOB,CFR,CIF,EXW,FAS,CIP,FCA,CPT,DEQ,DDP,DDU,エクスプレス配送,DAF,DES
受け入れられる決済通貨:USD,EUR,JPY,CAD,AUD,HKD,GBP,CNY,CHF
付与形態:T/T,L/C,D/P D/A,Western Union,現金
英語,中国語,スペイン語,日本語,ポルトガル語,ドイツ語,アラビア語,フランス語,ロシア語,韓国語,ヒンディー語,イタリア語
この製品の詳細を知りたい
