詳細情報 |
|||
| タイプ: | 垂直 | スピンドル速度の範囲 (rpm): | 0〜6000 |
|---|---|---|---|
| 軸数: | 3 | スピンドル数: | シングル |
| 機械加工能力: | 重荷 | スピンドルテーパー: | BT2 医療法 |
| テーブル移動 (X) (mm): | 1300 | テーブル移動 (Y) (mm): | 700 |
| テーブル移動 (Z) (mm): | 700 | 定位精度 (mm): | ±0008 |
| 繰り返し可能性 (X/Y/Z) (mm): | ±0.006 | 電圧: | 220V/380V、50Hz |
| サイズ (L*W*H): | 3820×2600×3100 | CNC制御システム: | GSK/Fanuc/システム |
| 主要 な 売り物: | 高い 生産性 | 体重 (kg): | 10000 |
| 保証: | 1 年 | 最高。テーブルの負荷（kg）: | 1200kg |
| 販売形態: | 普通の製品 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| CNCでもなくとも: | CNC | 製品名: | フレッシング・マシーン・センター・フレーム |
| 販売後サービス: | オンラインサポート | 機械の種類: | マシニング センター |
| 名前: | 3 軸のフレーズ機 | キーワード: | Cnc 3軸フレーシングマシン |
| 機能: | 垂直フレーズ加工 | 適用する: | 金属加工 |
| 精度: | 高精度のマシニング センター | 色: | ホワイト |
| 条件: | 新しい | 展示室の場所: | エジプト,ブラジル,インドネシア,ロシア |
| 年間: | 2023 | 適用される産業: | 製造工場、機械類の修理工場、他 |
| 基本構成要素: | 軸承,モーター,ポンプ,ギア,圧力容器,エンジン,ギアボックス,その他 | 港: | 中国港 |
製品の説明
製品説明

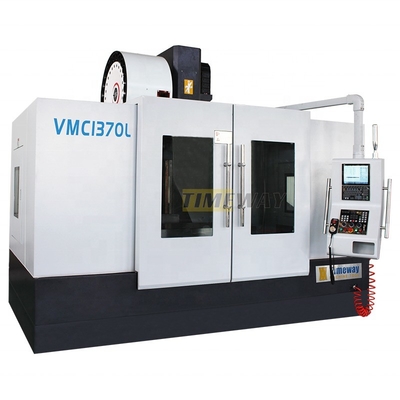

仕様 | ユニット | VMC1270L | VMC1370L | |
テーブルサイズ | mm | 700×1360 | 700×1360 | |
Tスロット (番号/幅/ピッチ) | mm | 5/18/122 年 | 5/18/122 年 | |
負荷能力 | 体重 | 1000 | 1200 | |
縦走 (X) | mm | 1200 | 1300 | |
横断移動 (Y) | mm | 700 | 700 | |
垂直移動 (Z) | mm | 600 | 600 | |
スピンドルの鼻からテーブルまでの距離 | mm | 87〜687年 | 150〜750 | |
スピンドルの中心から柱までの距離 | mm | 785 | 785 | |
スピンドル・コーナー | - | BT2 医療 | BT2 医療法 | |
スピンドル速度 | rpm | 8000 | 8000 | |
X/Y/Z軸の高速供給速度 | m/min | 24/24/18 | 24/24/18 | |
X/Y/Z軸の電源モーターのトルク | N.m | 23/23/23 | 23/23/23 | |
X/Y/Z軸の位置付け精度 | mm | 0.008 | 0.008 | |
X/YZ軸の繰り返し精度 | mm | 0.005 | 0.005 | |
メインモーター電源 | kw | 喜び を 味わう 方法 | 15/18. どうした?5 | |
空気圧源 | kg/cm2 | 8 | 8 | |
総力 | クワ | 25 | 30 | |
ツールマガジン容量 | T | 24 (ディスク) | 24 (ディスク) | |
ガイドウェイのタイプ | - | X:線形 Y:線形 4列車 Z:スリング/線形 | ||
機械の重量 | 体重 | 9600 | 11000 | |
機械の寸法 (LxWxH) | mm | 3500×2500×3055 | 3820×2560×3100 | |

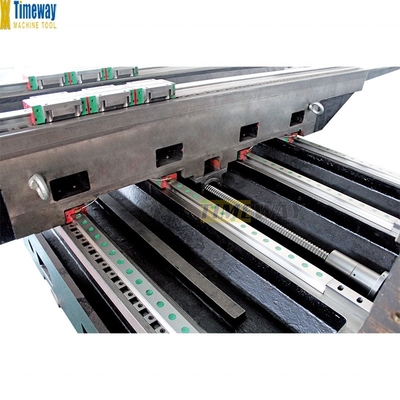

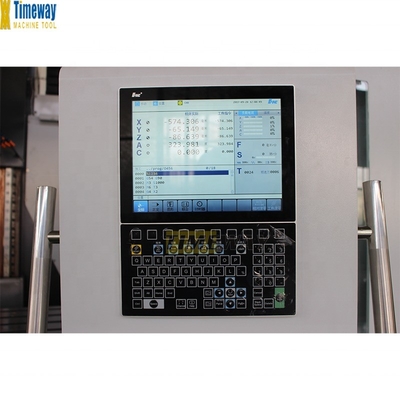

1樹脂砂鋳造 2X,Yレイルは輸入線形ガイドウェイを採用し,Zレイルは消化 プラスチック製のスライドガイドレールペア 3X,Y,Zレイルは,ステンレス鋼の望遠鏡カバーを採用します. 4. ベルト駆動スピンドルの標準,直接駆動スピンドルのオプション 5台湾製の気力シリンダー 6. 台湾ATC,カルーセルタイプとディスクタイプはオプションで利用できます. 7引導螺旋用の輸入ベアリング 8輸入コップリング 9負荷の重量鋳造または窒素 選択としてバランスシステム 10完全に囲まれ 11. 硬いタップ 12. スピンドルの中心部に空気噴出; 13作業ランプ 14. パイロットランプ 15USBとLANインターフェイス 16手動パルス発電機 (MPG) 17集中自動潤滑システム 18冷却システム 19電気キャビネットの交換器 20レベルリングブロックとボルト 21道具箱と道具 22CNCコントローラー:KND,GSK,HNC (中国),シメンス,ファヌック, MITSUBISHI,FAGORなど | 1第4軸のワイヤリング 2NC回転テーブル 3直接駆動するスピンドル (速度: 10000rpm, 12000rpm, 15000rpm) 4円形冷却液ノズル 5. スピンドル通りの冷却液 (CTS) 6. スピンドルオイルクーラー 7電気キャビネットのためのエアコン (A/C); 8自動 ツールの長さを測定するシステム 9自動 工品の測定システム 10. スクリップ型チップ輸送機 11. チェーン型チップ輸送機 12高圧水洗浄システム 13安全ドア 14オイル・スキンマー |

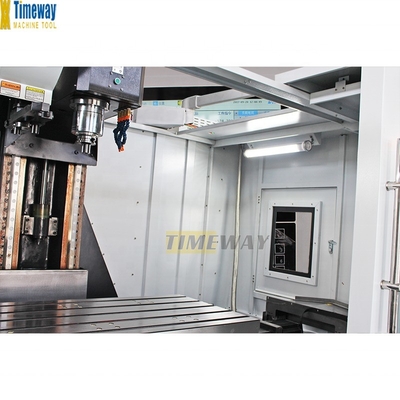

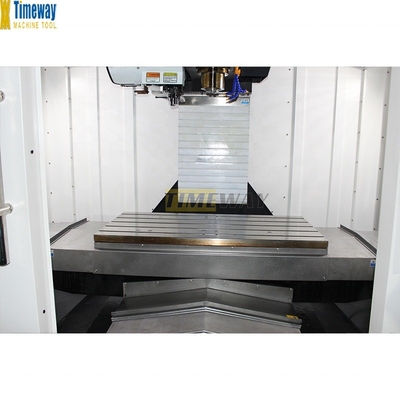

機械の詳細
わたしたち を 選ぶ の は なぜ です か

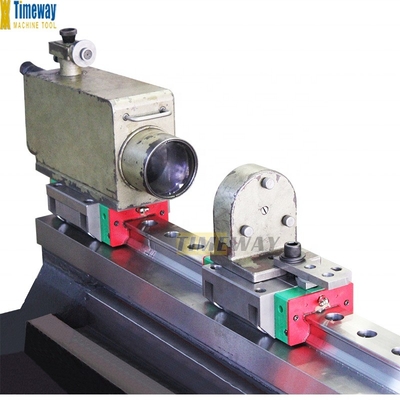

CNC垂直加工センター用レーザーインターフェロメーター:
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
