詳細情報 |
|||
| タイプ: | 普遍的な | スピンドル速度の範囲 (rpm): | 65 - 4500 |
|---|---|---|---|
| 軸数: | 3 | スピンドル数: | シングル |
| 機械加工能力: | 軽量 | スピンドルテーパー: | R8 |
| テーブル移動 (X) (mm): | 750/850 年 | テーブル移動 (Y) (mm): | 300 |
| テーブル移動 (Z) (mm): | 103 | 定位精度 (mm): | ほか |
| 繰り返し可能性 (X/Y/Z) (mm): | ほか | 電圧: | 220Vから380V |
| サイズ (L*W*H): | 165 * 190 * 200cm | CNC制御システム: | FANUC/GSK/SIEMENS |
| 主要 な 売り物: | 多機能性 | 体重 (kg): | 1100 |
| スピンドルモーターの電源 (kW): | 2.2 | 保証: | 1 年 |
| 最高。テーブルの負荷（kg）: | 280のKG | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 機械の種類: | CNCターレットフレーシングマシン |
| キーワード: | フライス盤 | モデル: | KTM230 |
| テーブルサイズ: | 230*1067mm | スピンドル速度: | 65〜4500回転/分 |
| メインモーター電源: | 2.2 KW | CNCコントローラ: | FANUCかSiemensかGSKか |
| パッケージのサイズ（LxWxH）: | 165 x 190 x 200cm | 総重量: | 1100キロ |
| 条件: | 新しい | 展示室の場所: | イギリス,ドイツ,ブラジル,ロシア,スペイン,チリ,マレーシア,オーストラリア |
| テーブル旅行（mm）: | 550*300*103mm | 年間: | 最新の日 |
| 適用される産業: | 製造工場、機械類の修理工場、他 | 基本構成要素: | ベアリング、その他 |
製品の説明
製品説明

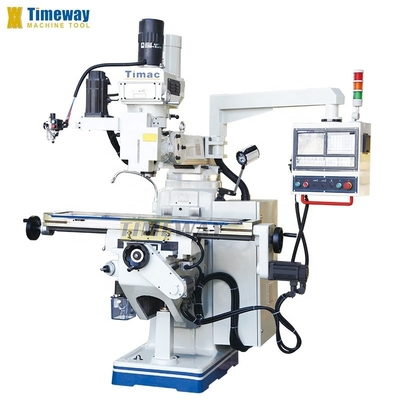

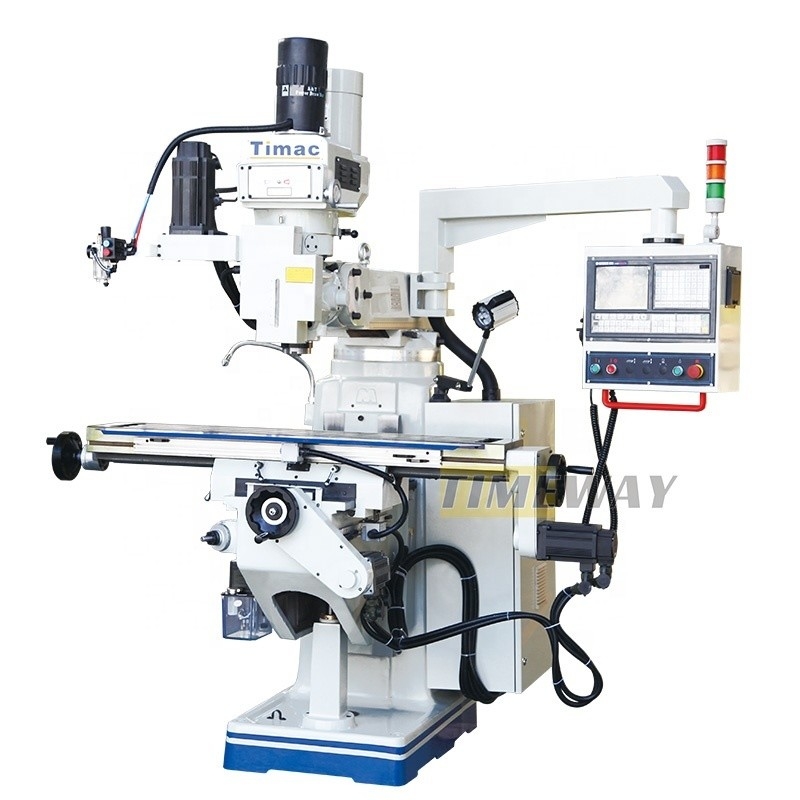

CNCターレットフレーシングマシン
*これらの頑丈で安定した汎用フレスリング機は,単一の部品生産,修理工房,訓練などで,単純な作業部件から複雑な作業部件を掘削し,フレスリングするのに理想的です.
* ベースとコラムを統合した鋳造により,より高い垂直性と安定性を得る.
* ベッド,膝,テーブルガイドウェイ,テーブル表面は高周波消し,硬さHRC45で精密に磨かれています.
* 座席のガイドウェイは,機械の精度を安定させるTFウェアラブル素材で囲まれています.
* Tスロットは,テーブルの端まで伸びないため,高硬さと長い使用寿命があります.中央Tスロットの両側は,高線形と方向性の精度で精密に磨かれました.
* 作業台には大きなクランプエリアがあり,顧客が選択できる作業台のサイズを拡大します.
* 異なるモデルの機械では,標準のスピンドル付きの16速のステップポリースピンドルで,スピンドル直径が最大100mm (5HPモーターのみ) の3HP/5HPモーターで駆動されます.
* すべてのフレッシングマシンは,任意のステップレスフレッシングヘッドまたはインバーターフレッシングヘッド,機械的なスピンドルブレーキでステップレスに調整可能なスピンドル速度も用意されています.
* ユニバーサル・ミルヘッドは,前から後ろに ± 45° 傾き,左から右に ± 90° 旋回して,柱上のラムで回すことができます.しかし,ユーザーは,切断強度のために ± 45° 傾きのない固定構造を選択できます.
* X軸は二重ドブテイルガイドラインを採用し,Y軸とZ軸は二重デボテイルガイドラインまたは長方形ガイドラインを採用する.

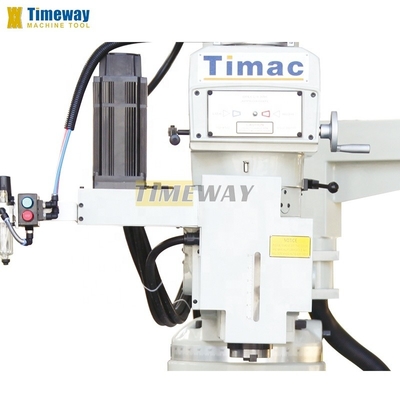

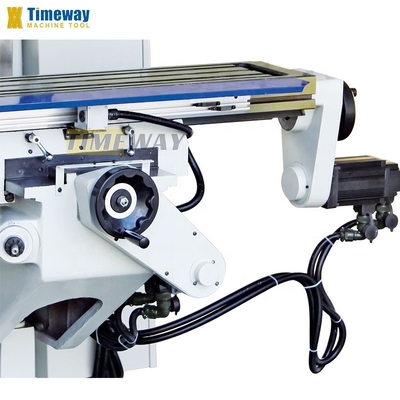

* X/Y/Z軸は,オートマティックフィードのための電子フィッダーをオプションに装備できます. Z軸は,高速リフティングのための高速リフティングモーターも採用できます.
* スピンドルはクロムで塗装され,ペインの自動切断のためにマイクロメートル深さのストップを備えています.

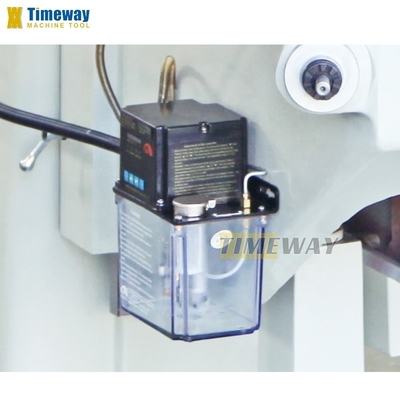

* すべてのガイドウェイの標準潤滑システム; 機械ベースに搭載された強力な冷却液装置.
* スピンドルガード,テーブルガード,2/3軸デジタル読み取り,空気抽出バー,スロットヘッドはオプションです.
* ベースとコラムを統合した鋳造により,より高い垂直性と安定性を得る.
* ベッド,膝,テーブルガイドウェイ,テーブル表面は高周波消し,硬さHRC45で精密に磨かれています.
* 座席のガイドウェイは,機械の精度を安定させるTFウェアラブル素材で囲まれています.
* Tスロットは,テーブルの端まで伸びないため,高硬さと長い使用寿命があります.中央Tスロットの両側は,高線形と方向性の精度で精密に磨かれました.
* 作業台には大きなクランプエリアがあり,顧客が選択できる作業台のサイズを拡大します.
* 異なるモデルの機械では,標準のスピンドル付きの16速のステップポリースピンドルで,スピンドル直径が最大100mm (5HPモーターのみ) の3HP/5HPモーターで駆動されます.
* すべてのフレッシングマシンは,任意のステップレスフレッシングヘッドまたはインバーターフレッシングヘッド,機械的なスピンドルブレーキでステップレスに調整可能なスピンドル速度も用意されています.
* ユニバーサル・ミルヘッドは,前から後ろに ± 45° 傾き,左から右に ± 90° 旋回して,柱上のラムで回すことができます.しかし,ユーザーは,切断強度のために ± 45° 傾きのない固定構造を選択できます.
* X軸は二重ドブテイルガイドラインを採用し,Y軸とZ軸は二重デボテイルガイドラインまたは長方形ガイドラインを採用する.
* X/Y/Z軸は,オートマティックフィードのための電子フィッダーをオプションに装備できます. Z軸は,高速リフティングのための高速リフティングモーターも採用できます.
* スピンドルはクロムで塗装され,ペインの自動切断のためにマイクロメートル深さのストップを備えています.
* すべてのガイドウェイの標準潤滑システム; 機械ベースに搭載された強力な冷却液装置.
* スピンドルガード,テーブルガード,2/3軸デジタル読み取り,空気抽出バー,スロットヘッドはオプションです.
仕様 | ユニット | KTM230 | KTM250 | |
テーブルサイズ | mm | 230×1067/230×1246 | 254×1270/254×1370 | |
Tスロット (番号/幅) | ほら | 3/16 | 3/16 | |
負荷能力 | 体重 | 200 | 280 | |
縦走 (X) | mm | 550/740 | 750/850 年 | |
横断移動 (Y) | mm | 300 | 400 | |
スピンドルペイン移動 (Z) | mm | 103 | 103 | |
X/Y/Z軸の高速供給速度 | mm/min | 5000 | 5000 | |
X/Y/Z軸のサーボモーターの動力 | kw | 1 | 1 | |
膝の垂直移動 | mm | 350 | 400 | |
ラム旅行 | mm | 315 | 470 | |
スピンドルからテーブルまでの距離 | mm | 0-350 | 0〜400 | |
スピンドル速度 | rpm | 16ステップ,50HZ: 65-4500/60HZ: 80-5440 (オプション:変数60-4200 / KTM300: 60-3600) | ||
スピンドル・コーナー | ほら | R8 (オプション:ISO40) | R8 (オプション:ISO40) | |
メインモーター電源 | kw | 2.2 | 2.2 | |
ミールヘッドの回転角 | ° | ±90° | ±90° | |
ミールヘッドの傾斜角 | ° | ±45° | ±45° | |

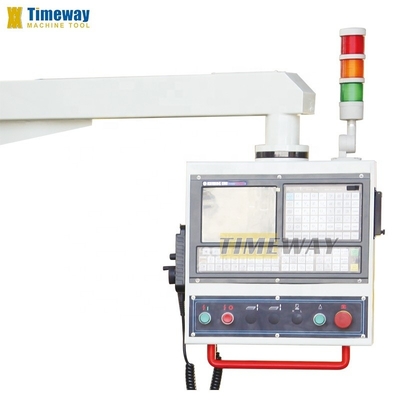

CNCコントローラ | ほら | FANUCかSiemensかGSKか | ||
パッケージサイズ (LxWxH) | cm | 165 x 190 x 200 | 190×200×223 | |
総重量 | 体重 | 1100 | 1400 | |
会社ビデオ
顧客からのフィードバック
私たちのサービス
1保証期間中に利用可能な部品を無料で交換する. 保証期間を超えた部品を代用するコスト価格.機械の全使用期間中いつでも技術的な質問に対して迅速な対応と回答. 3. 海外のサービス後センターは,いくつかの地域で利用可能である. 4. エンジニアの海外サービス,顧客の要求により利用可能である ((顧客によって生じる相対的なコスト).
会社紹介
工場表示:
工場プロフィール:
私たちの工場は2014年に設立されました. プロの技術者,研究開発チーム,CNC機器の製造と販売,プロのカスタマイズされたサービスを提供しています.私たちの製品は,広く模具加工に使用されています3C製品,農業機械,石油機械,自動車部品加工,航空宇宙産業など,国内外の60カ国以上に販売しています.
テキスト 紹介:
会社のプロフィール:
タイムウェイ機械ツール株式会社 (Timeway Machine Tool Co., Ltd) は,プロの機械ツール製造企業で,主な製品は,ターン,フライリングマシン,磨き機,などです.顧客のニーズに応じて,我々はまた,設計および様々な特殊用途の機械を製造することができます機械機器の分野における相対的な技術アップグレードと変換サービスを提供する.
顧客訪問:
今のところ,我々は,海外から多くの顧客を受信し,彼らはすべて私たちの会社と製品に非常に満足しています
展覧会
外国貿易省の設立以来,我々は,秋のカンタンフェア,北京展,上海展モスクワ,エチオピア,ロシア,そして展覧会客と長期間の友好的な協力関係を維持しています.
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1 競争力のある価格で高い品質 2 プロフェッショナルR&Dチームと25年の輸出経験 3 60カ国以上へ輸出 4 CE,ISO証明書 524時間オンラインサービス (SKYPE)6. 12ヶ月品質保証; 7. 海外エンジニアが問題解決のために利用可能;Q:QCや安全基準はありますか?A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.Q: MOQは?A: 1 セット (低コストの機械は 1 セット以上になります)Q: 支払い条件はどうですか?A: (1) T/T 30%の先払いと70%の残高の支払いで出荷前に支払わなければなりません. (2) 視線で不可逆のLC (3) ウェスタンユニオン,マネーグラムなど.Q: 保証はどうですか?A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
この製品の詳細を知りたい
