詳細情報 |
|||
| CNCでもなくとも: | CNC | 条件: | 新しい |
|---|---|---|---|
| タイプ: | ギヤ歯切り工具で切る機械 | 電圧: | 380V/50Hz |
| サイズ (L*W*H): | 2830*1930*2970mm | 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア |
| 色: | 顧客に従って要求しなさい | 処理の種類: | 乾燥切断装置 金属を削る |
| 最大回転器のモジュール: | 4/5mm | 作業台の最大回転: | 200rpm |
| スピンドル速度: | 100〜1500/2000回転分 | 最大回転角度: | ±45度 |
| 制御する軸数: | 7軸 | 最大直径と長さ: | 130*230mm |
| 制御システム: | シメンス 840D CNC システム | 工件物の最大直径: | 210mm |
| 体重: | 12000kg | パワー: | 47Kva |
| 港: | 中国港 | ||
製品の説明

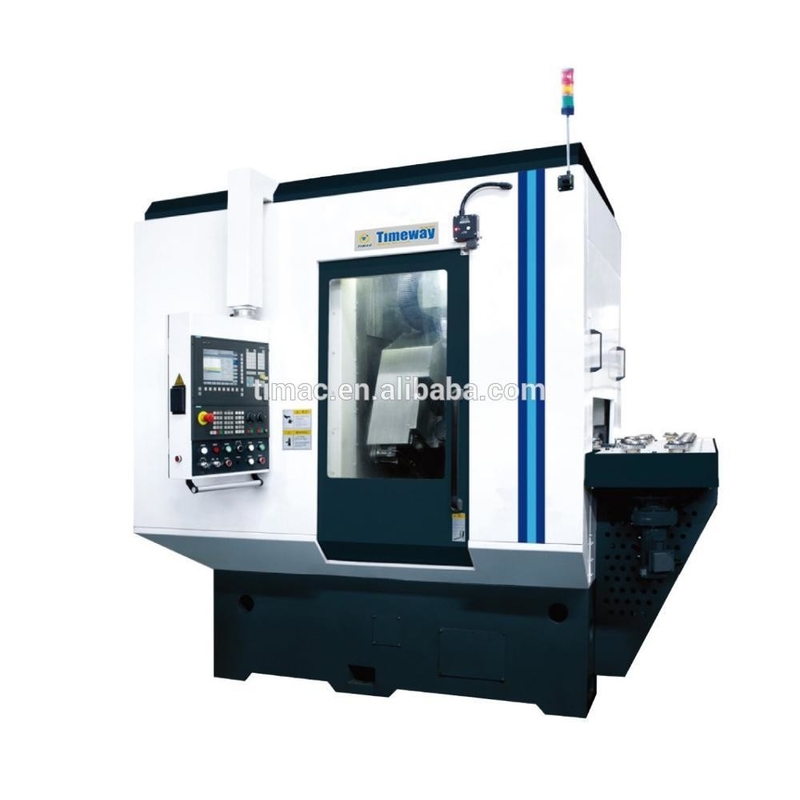

CNC 高速乾燥切断ギアホッビングマシン
GHE-210CNC7
機械の概要
ドライカットプロセスの機械は新しい世代で,現在の国際的高度なレベルまで設計・開発されています.
機械は7軸の4軸の調整制御で,環境保護,自動化,柔軟性,世界製造業の高速かつ効率的な発展傾向であり,人為的でグリーンな製造業のデザインコンセプトを体現しています.高精度とドライホーブリングの下で大規模生産でギアボックスギアを生産する産業に適しています. 例えば自動車,自動車など.
性能と特徴
1機械は7軸で4軸を調整制御しています.各軸はACサーボモーターによって独立して動いています.電子ギアボックス (EGB) でインデックスとディフェリエンシャル補償運動を実行する,この機械は,円筒型スポンと螺旋歯車,冠またはわずかに角歯車,スピン,ワームホイールと歯車などを切るために設計されています.そのCNC軸は以下のとおりです:
- A軸 - ホブヘッドの振動
- B軸 - ホブ・スピンドルの回転運動
- C軸 - 作業台の回転運動
- X軸 - 放射性給餌運動
- Y軸 - トンジェンシャル・フィード・モーション
- Z 軸 - 軸の供給運動
- Z2軸 - 尾根の軸性供給運動
- 標準機械の4軸調整制御:B,C,X,Z
2高速で乾燥式切削機は 湿式切削機よりも2~3倍効率が向上します
一般的な取り決め
1. 高速と乾燥切断のCNCギアホブリング機械は7軸の1つで4軸の調整制御です. コラムは新しいゲンター構造で,作業台は固定されています.ラジアルフィードユニットは,ラジアルフィード運動を実行することができます切断エリアをきれいに&厳格に保護. フンネルタイプ内部ガードが完璧です.機械の統合熱バランスに有益であるため,チップは迅速に取り除くことができます.
2液体,潤滑,気圧システムは,機械の裏側に集中して設置されています.電気キャビネットは左側に設置され,自動作業部品のストレージは,機械の右側に設置されています.
3作業台は,インデックスギアリングの高速回転を実行するために超精密の螺旋ギアリングを採用し,クリアランス除去メカニズムを装備しています.
4切断領域保護と高速チップ輸送技術
5超乾燥切削プロセス 緑の環境保護のスピンドル速度,ホブデータ,フィードレート,切断力,チップ厚さに関する研究によって完璧な乾燥切削プロセスデータシステムを形成します.
6. 高精度と硬さロール線形ガイドウェイは,各線形モーションパーツに採用されています.超精度ボールスクリューが採用されています.ボールスクリューは,非常に部品の硬さと動きの精度を高めるように,高精度と硬さ複合ベアリングサポートを採用.
7環境に配慮し,生態に有益なデザイン構造部品の有限エレクトメントトポロジー分析とモダル分析は,高い硬さを確保し,移動部品の質量を削減する運転性能を最適化し,エネルギー節約と環境に優しい設計を実施します.
テクニカルパラメータ
| 仕様 | 単位 | GHE-210CNC7 |
| 工件物の直径最大 | mm | 210 |
| マックスモジュール | mm | 4/5 恋愛 に つい て |
| ホブヘッドスライド移動 (Z軸) | mm | 300 |
| 最大,ホブヘッドの回転角 | デグ | ±45 |
| ホブスピンドル速度範囲 (B軸) | rpm | 100-1500/2000 (ステップレス) |
| ホブスピンドルモーターパワー | kw | 15 |
| ホブスピンドル定数トルク | N.m | 285 |
| 作業台の最大速度 (C軸) | rpm | 200 |
| 軸 (Z軸) の高速速度 | mm/min | 4000 |
| ラジアル (X軸) の高速速度 | mm/min | 8000 |
| トンジェンシャルホブシフト (Y軸) 急速な速度 | mm/min | 4000 |
| 最大ホブ設置サイズ (dia*長さ) | mm | 130*230 |
| 最大,ホブ軸移動 | mm | 180 |
| 調理台と作業台間の中央距離範囲 | mm | 30~180 |
| ホップ軸と作業台の表面間の距離範囲 | mm | 195~495 年 |
| ホブ・スピンドル・コーナー・ボー | HSK63 (((1:10) | |
| 作業台の表面直径 | mm | 190 |
| 作業台の孔径 | mm | 75 |
| 尾根の中央端面と作業台の表面の間の距離 | mm | 350~680 |
| 総力 | クワ | 47 |
| 総寸法 | cm | 367*288*270 |
| 北西 | 体重 | 12000 |
| 電気・水力ステーションのケースの寸法 | cm | 283*193*297 |
| 事件数 | 合計で2件 |
標準付録
- Φ40 ホブ・アバー組
- 完全に閉ざされた保護具
- 空気洗浄チップシステム
- 計測式潤滑システム
- NCシステム (SIEMENS 840D)
- 双手制御システム
- 自動積載/卸載装置
- シップ輸送機とシップカート
- 空気冷却と乾燥装置
- 電源が切れた後,アシンクロン速回転
- オートワークピースの保管
- スピンドルの位置
- 切断装置
- 塵収集装置
- 液体・潤滑システム
- RS232インターフェース
- 電気キャビネットとエアコン
- 振動パッドを隔離する
任意の添付書
- 作業部品の固定装置
- FANUC 31i CNC
- 独立したホブ調整装置
- コーン根のスプリンを切る
- デブリング装置
- 人と機械の会話プログラミング
- Φ32 ホブ・アバー組
- 歯の自動調整装置
- 接点法による機械化ワームホイル
商用部品
- ドイツ シエメンス 840D CNCシステム
- ドイツ シーメンス エンコーダー
- ドイツ Euchner 安全スイッチ
- ドイツ シュタインマイヤーのボールスクロール
- ドイツ レックスロースター 直線回転ロール
- ドイツ INA ガイドシステム
- ドイツ FAG/INAまたは日本 NSK超精密軸承
- アメリカ・ヴィッカース 水力部品
- ドイツ FESTO/SILVENT パンネマコンポーネント
- ドイツ Busak+Shamban/Dichtomatik 密封部品
- Gearmany ヴォーゲルの計測滑滑装置
- 韓国製の粉塵収集装置
- 滑油用油冷却機
- ドイツSTOBERまたは台湾APEX減速機
