詳細情報 |
|||
| CNCでもなくとも: | CNC | 条件: | 新しい |
|---|---|---|---|
| タイプ: | ギヤ歯切り工具で切る機械 | 電圧: | 380V/50Hz |
| サイズ (L*W*H): | 1740*1150*1570mm | 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア |
| 色: | 顧客に従って要求しなさい | 処理の種類: | 金属のギアホップ |
| 最大回転器のモジュール: | 4mm | 作業台の最大回転: | 25回転分 |
| スピンドル速度: | 70-365 (八歩) | 最大回転角度: | ±45度 |
| 制御システム: | GSK 980TD またはオプション | 最大直径と長さ: | 110*110mm |
| マシンタイプ: | 横の構造 | 工件物の最大直径: | 200mm |
| 体重: | 2000kg/2250kg | パワー: | 電力 4.3Kva |
| 港: | 中国港 | ||
製品の説明

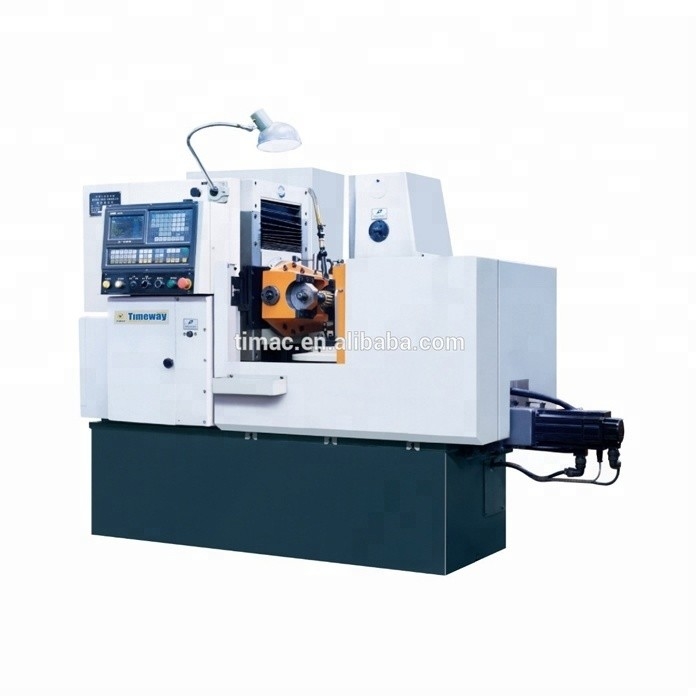

小型のCNCギアホブリングマシン (X軸とZ軸)
GH-200CNC1 GH-200CNC2
機械の概要
モデル GH-200CNC1 ギアホブリングマシンは1軸のCNC1で,制御軸はX軸--射線フィード運動です.自動フィード方法で円筒状スポンと螺旋ギアとワームホイールを切るために設計されています.機械の作業台は,二重スタートワームギアを採用し,高効率です.それは,小型のギアを生産する産業に適しています.例えばオートバイやミニバスのような 自動サイクル作業法による 批量生産や 作業部件の切断中に 単一のセットアップ.
モデルGH-200CNC2ギアホブリングマシンは,2軸CNC1の,その制御軸は:X軸--放射性フィード運動,Z軸フィード運動.それは円筒型スポンと螺旋ギアを切るために設計されています.クラウニング&軽く角型歯車と線形給餌方法のワームホイールなど
性能と特徴
1垂直設計により,作業台は放射性フィード運動として移動できます.
2電気システムはGSK 980TD CNCシステムを採用しています
3ノースマンから入手できるモジュール式バルブは,故障の診断と水力システムの維持に便利であるため,高い信頼性と低故障率を持っています.
4作業台には,ダブル・スタート・ワームが指針ギアとして搭載されている.これは,歯数が少ない作業台を切るのに適している.
5ホブスピンドルは,使用寿命を延長するために,スピンドルベアリングに十分な信頼性の高い潤滑を保証するために循環潤滑を採用します.スピンドルの高回転精度を保証するために,スピンドルの動作によって引き起こされる熱を迅速に削除することができます..
特別添付書
液圧装置,ワークピースアバー,ライブセンター,シフトホブヘッド,タンジェンシャルホブヘッドはGH-200CNC1向けに利用可能で,ホビングヘッド回転角右:45°,左:30°.
コメント
標準装備: メインマシン,標準交換歯車1組,特殊ツール1組, Φ22と Φ27のホブアバー1台ずつ.
テクニカルパラメータ
| 仕様 | 単位 | GH-200CNC1 | GH-200CNC2 |
| マックス 作業部品のダイヤル | mm | 200 | 200 |
| マックスモジュール | mm | 4 | 4 |
| 作業台の最大回転 | r/min | 25 | 25 |
| スピンドル速度/ステップ | r/min | 70~365/8 | 70~365/8 |
| 床軸と作業台表面の距離 | mm | 125~295 | 125~295 |
| 調理台と作業台間の中央距離 | mm | 20から170 | 20から170 |
軸承の端面間の距離 バックストックと作業台の表面 | mm | 240~438 | 240~438 |
| ホブシフト移動 (マニュアル) | mm | 50 | 50 |
| 最大,ホブヘッドの回転角 | デグ | ±45 | ±45 |
| 最大 ホブ の 広さ と 長さ | mm | 110*110 | 110*110 |
| 作業台 作業台 | mm | Φ180*Φ40 | Φ180*Φ140 |
| 作業台のTスロット | 3*M12 | 3*M12 | |
| 総電源/主電源 | クワ/kw | 4.3/3 | 4.3/3 |
| 機械の寸法 (L*W*H) | cm | 174*115*157 | 174*115*157 |
| 事件数 | 合計で1件 | 合計で1件 | |
| 西北/西南 | 体重 | 2000/2250 年 | 2000/2250 年 |
