詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 1000 | スピンドル速度の範囲 (rpm): | 25 - 2000回転/m |
|---|---|---|---|
| 機械加工能力: | 中途半端 | タイプ: | 横軸 |
| 電圧: | 380V,220Vまたは交換可能 | サイズ (L*W*H): | 239/284/334/434×115×143ミリ |
| 体重 (kg): | 2550kg | 保証: | 1 年 |
| 主要 な 売り物: | 高い 生産性 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 名前: | 旋盤機械 |
| 機械の種類: | 横軸金属回転回転機 | キーワード: | メタルの加工 水平回転機 |
| 機能: | 金属加工 | 精度: | 高精度機械 |
| 色: | カスタマイズされた | パワー: | 7.5 kW |
| ベッド上の振動: | 510mm | 中心間の間隔: | 1000/1500/ 2000/3000mm |
| スピンドル穴: | 80mm | 条件: | 新しい |
| 展示室の場所: | トルコ,イギリス,米国,インド,ロシア,スペイン,ルーマニア | 基本構成要素: | ベアリング、ギア、ギアボックス |
| スピンドル・ボー ((mm): | 80mm | 最大回転長さ (mm): | 1000 mm |
| 年間: | 2023 | 適用される産業: | 機械修理工房,製造工場,その他 |
| 港: | 中国港 | ||
製品の説明
製品説明
仕様 | ユニット | CL-510 | CL-560 |
マックス ベッドに振り向いて | mm | 510 | 560 |
マックス 横滑り | mm | 305 | 355 |
マックス ギャップを振り回して | mm | 735 | 785 |
センター間の距離 | mm | 1000/1500/ 2000/3000 | 1000/1500/ 2000/3000 |
ギャップ長さ | mm | 170 | 170 |
ベッド幅 | mm | 350 | 350 |
スピンドル鼻 | - | D1-8 | D1-8 |
スピンドルの穴 | mm | 80 | 80 |
スピンドル・コーナー | - | MT7 | MT7 |
スピンドル速度範囲 (ステップ) | rpm | 25〜2000年 (12) | 25〜2000年 (12) |
上のスライド移動 | mm | 130 | 130 |
クロススライド移動 | mm | 316 | 316 |
ツールセクションのサイズ | mm | 25×25 | 25×25 |
リードスクリュー | - | 40x4T.P.I. またはピッチ 6mm | 40x4T.P.I. またはピッチ 6mm |
縦断的な給餌範囲 | mm/rev | 0.059-1.646 (32) | 0.059-1.646 (32) |
交叉供給範囲 | mm/rev | 0.02-0.573 (42) | 0.02-0.573 (42) |
メトリックスレッドの範囲 (種類) | mm | 0.2-14 (47) | 0.2-14 (47) |
インチスレッドの範囲 (種類) | TPI | 2-112 (60) | 2-112 (60) |
直径の糸の範囲 (種類) | DP | 4-112 (50) | 4-112 (50) |
モジュールのスレッドの範囲 (種類) | MP | 0.1-7 (34) | 0.1-7 (34) |
尾根の羽の直径 | mm | 75 | 75 |
テイルストック 羽の移動 | mm | 180 | 180 |
尾根の羽の角 | - | MT5 | MT5 |
メインモーター電源 | kw | 7.5 | 7.5 |
冷却液ポンプの電力を | kw | 0.1 | 0.1 |
機械の寸法 (LxWxH) | cm | 239/284/334/434×115×143 | 239/284/334/434×115×146 |
パッケージのサイズ (LxWxH) | cm | 245/290/340/440×119×174 | 245/290/340/440×119×174 |
純重量 | 体重 | 2070/2160/2435/2805 について | 2195/2285/2560/2930 |
総重量 | 体重 | 2460/2550/2840/3270 | 2600/2690/2980/3410 |
機械の高さ | mm | 1230 | 1270 |
機械の重量 | 体重 | 2050/2100/2300/2500/2900 | 2150/2200/2400/2600/3000 |
3つのマウントチャック | リビングセンター |
4口チャック | 収縮式回転装置 |
顔面プレート | ドリルチャック |
死んだ中心部 | スピードチェンジツールホルダー |
スレッド追いかけるダイヤル | 2/3軸デジタル読み取り |
スプラッシュガード | チャックカバー |
オイル・ガン | リードスクリューカバー |
作業ランプ | ツールのポストカバー |
冷却システム | ドライブプレート |
安定した休息 | デルタ周波数インバーター |
休憩を続けて | |
ギアを交換する | |
降ろし袖 | |
フットブレーキ | |
基礎ボルト | |
ツールボックス & ツール | |
操作説明書 |

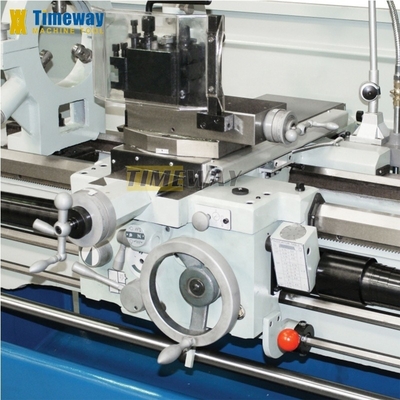

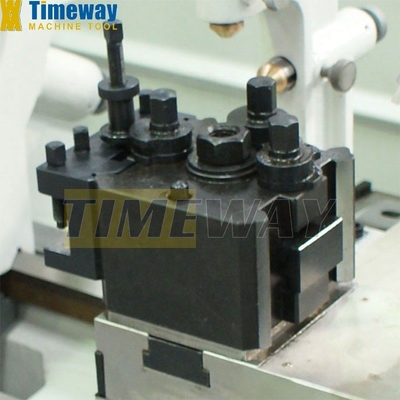

機械の詳細
わたしたち を 選ぶ の は なぜ です か
レニショウレーザーインターフェロメーター (CNC水平回転機のみ):
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
