詳細情報 |
|||
| CNCでもなくとも: | CNC | 条件: | 新しい |
|---|---|---|---|
| タイプ: | ギヤ歯切り工具で切る機械 | ビデオ出勤検査: | 提供 |
| 機械試験報告: | 提供 | 販売形態: | 熱い製品 2019 |
| 基本部品の保証: | 1 年 | 基本構成要素: | モーター |
| 電圧: | 380V/50Hz | サイズ (L*W*H): | 実際の状況として |
| 保証: | 1 年 | 主要 な 売り物: | オートマティック |
| 体重 (kg): | 17500 | パワー (kW): | 18 |
| 適用される産業: | 製造工場、機械類の修理工場、他 | 展示室の場所: | エジプト,イタリア,インド,ロシア,チリ,コロンビア,南アフリカ,マレーシア |
| 処理の種類: | 金属のギアホップ | 最大回転器のモジュール: | 12mm |
| 作業台の最大回転: | 35rpm | スピンドル速度: | 700rpm |
| 歯の数: | 6から600 | 最大直径と長さ: | 170*230mm |
| 制御システム: | FANUC 18i CNCシステム | 工件物の最大直径: | 400mm |
| 体重: | 17500KG | 港: | 中国港 |

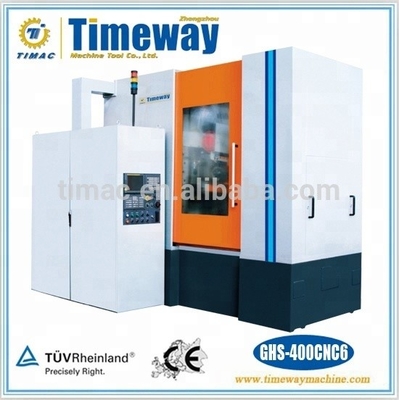

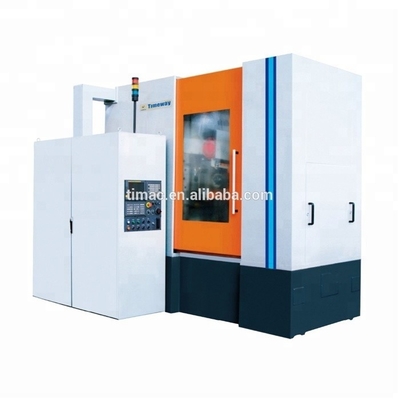

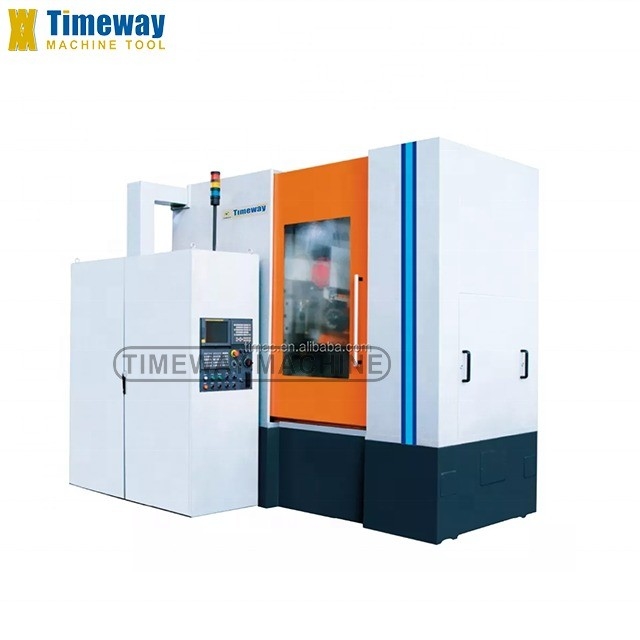

製品の説明
製品説明
性能と特徴:
1機械は6軸で4軸が調整されている.そのCNC軸は:
A軸 - ホブヘッドの回転運動
B軸 - ホブ・スピンドルの回転運動
C軸 - 作業台の回転運動
X軸 - 放射性給餌運動
Y軸 - トンジェンシャル・フィード・モーション
Z 軸 - 軸の供給運動
4つの調整された制御軸:B,C,X,Z軸
1機械は6軸で4軸が調整されている.そのCNC軸は:
A軸 - ホブヘッドの回転運動
B軸 - ホブ・スピンドルの回転運動
C軸 - 作業台の回転運動
X軸 - 放射性給餌運動
Y軸 - トンジェンシャル・フィード・モーション
Z 軸 - 軸の供給運動
4つの調整された制御軸:B,C,X,Z軸
2電子ギアボックス (EGB) によってインデックスと差補運動を実行します.
3複数のスタートの高速ホーブで高速重荷ホーブを行うことができます.
4障害診断機能は利用可能です
5. 迅速な引き戻し保護; 停電または故障が発生した場合,衝突を避けるために同期して迅速にホブを引き戻します.
6床面積を節約するためのコンパクトな構造設計.操作が容易になるように合理的な配置.
7床と柱の二重壁,肋骨強化と対称な構造設計は,機械の安定した熱分布を保証します.
8. スピンドルには大功率のACスピンドルモーターが使用され,トランスミッションには高精度ヘリカルギアが採用されています.1つの歯の差を排除するメカニズムは,伝送チェーン末端に配置されています..
9. ホブスピンドルを支えるために特殊なスピンドルベアリングが使用され,スライドのために鉄鋼の挿入ガイドウェイと広い長方形ガイドウェイが使用され,それによって機械は高い硬さを確保します.振動防止の良さと安定した精度.
10ホブ・クイック・チェンジ・オーバーとホブ・アボア・オート・クランプ・デバイス,スピンドル・オーバーロード・オート・モニタリング・アラーム・デバイスを備えています.
11超高精度ベアリングは,作業台のスフィンダを支えるために使用され,超高精度の中国特許のダブルワームギアリングシステムは,クリアランスフリートランスミッションを実行するために作業台に使用されます.クランプシリンダーは作業台の下部に配置されています.
12巨大なコンポーネントは,双壁で,肋骨強化で,対称な設計です.高速および重荷ホーブリングの要件を満たすために,非常に機械の硬さを増加.
13自動チップ洗浄装置によって,マシンベッドから迅速に清掃されます.冷却液は,オイルチラーによって冷却され,機械床と外側に配置された冷却液タンクの間に対称的に循環する..
14合理的な配線とケーブルは,CNCシステムの信頼性を保証します.
15油冷却装置を備えた分離した水力,潤滑,冷却システム
16パラメータプログラミング
3複数のスタートの高速ホーブで高速重荷ホーブを行うことができます.
4障害診断機能は利用可能です
5. 迅速な引き戻し保護; 停電または故障が発生した場合,衝突を避けるために同期して迅速にホブを引き戻します.
6床面積を節約するためのコンパクトな構造設計.操作が容易になるように合理的な配置.
7床と柱の二重壁,肋骨強化と対称な構造設計は,機械の安定した熱分布を保証します.
8. スピンドルには大功率のACスピンドルモーターが使用され,トランスミッションには高精度ヘリカルギアが採用されています.1つの歯の差を排除するメカニズムは,伝送チェーン末端に配置されています..
9. ホブスピンドルを支えるために特殊なスピンドルベアリングが使用され,スライドのために鉄鋼の挿入ガイドウェイと広い長方形ガイドウェイが使用され,それによって機械は高い硬さを確保します.振動防止の良さと安定した精度.
10ホブ・クイック・チェンジ・オーバーとホブ・アボア・オート・クランプ・デバイス,スピンドル・オーバーロード・オート・モニタリング・アラーム・デバイスを備えています.
11超高精度ベアリングは,作業台のスフィンダを支えるために使用され,超高精度の中国特許のダブルワームギアリングシステムは,クリアランスフリートランスミッションを実行するために作業台に使用されます.クランプシリンダーは作業台の下部に配置されています.
12巨大なコンポーネントは,双壁で,肋骨強化で,対称な設計です.高速および重荷ホーブリングの要件を満たすために,非常に機械の硬さを増加.
13自動チップ洗浄装置によって,マシンベッドから迅速に清掃されます.冷却液は,オイルチラーによって冷却され,機械床と外側に配置された冷却液タンクの間に対称的に循環する..
14合理的な配線とケーブルは,CNCシステムの信頼性を保証します.
15油冷却装置を備えた分離した水力,潤滑,冷却システム
16パラメータプログラミング
仕様 | 単位 | GHS-400CNC6 | GHS-500CNC6 |
マックス 作業部品のダイヤル | mm | 400 | 500 |
作業部品の最大モジュール | mm | 12 | 12 |
最大軸移動 | mm | 400 | 400 |
歯数 | 6から600 | 6から600 | |
最大のホブ寸法 (直径*長) | mm | Φ170*230 | Φ170*230 |
ホブ・スピンドル・コーナー・ボー | ISO50 | ISO50 | |
作業台ダイア | mm | Φ500 | Φ500 |
最大,ホブヘッドの回転角 | デグ | ±45 | ±45 |
調理台と作業台間の中央距離 | mm | 45~315 | 45~345 |
床軸と作業台表面の距離 | mm | 200から600 | 200から600 |
中央端面と作業台表面の間の距離 | mm | 360〜860 | 360〜860 |
最大触点移動 (Y軸) | mm | 200 | 200 |
最大スピンドル速度 (B軸) | rpm | 700 | 700 |
作業台の最大速度 (C軸) | rpm | 35 | 35 |
ラジアル・ラピッド・トラベル (X軸) | mm/min | 3000 | 3000 |
接点速移動 (Y軸) | mm/min | 1500 | 1500 |
軸速移動 (Z軸) | mm/min | 3000 | 3000 |
CNC軸の線形座標解像度 | デグ | 0.001 | 0.001 |
CNC軸の回転座標解像度 | デグ | 0.001 | 0.001 |
メインモーター電源 | kw | 18 | 18 |
総力 | クワ | 55/50HZ | 55/50HZ |
メインマシン重量 | 体重 | 17500 | 17500 |
Φ40 ホブ・アバー組 オートホブ・クランプ装置 作業部品の固定装置 水力系 冷却システム 潤滑システム 計測式潤滑システム 冷却液のための油冷却機 液体油と潤滑油のための油冷却機 FANUC 18i CNCシステム 10.4"色表示 RS232インターフェース マシンデータ格納ディスク 電気キャビネットとエアコン エアコンの表示キャビネット 機械の状態を示すランプ 双手制御機能 安全スイッチ 完全に閉ざされたセーフガード 油霧収集器 シップコンベア チップカート 手動チップ洗浄油銃 振動パッドを隔離する 設置と調整のための特殊ツール | シメンス 840D CNC システム 人と機械の会話のグラフ 接点法でワームホイルの加工 作業部品の固定装置 歯の自動調整機能 デブリング装置 コーン・ルーツ・スプリンを切る機能 作業部品の補助サポート オプションのホブ・アーバー組 商用部品 日本FANUC 18iまたはドイツシメンズ840D CNCシステム ドイツまたは日本 スピンドルベアリングおよび他のキーベアリング 台湾HIWINボールスクリュー ドイツやアメリカ合州国の水力部品 ドイツ 密封部品 韓国 鍵のナッツ ドイツ P+Fエンコーダー イギリス オイルミストコレクター 台湾の油冷却機 南京計測潤滑システム |
