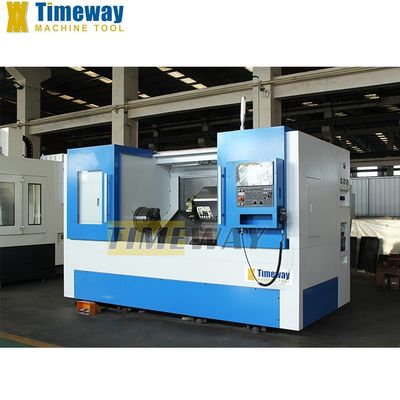

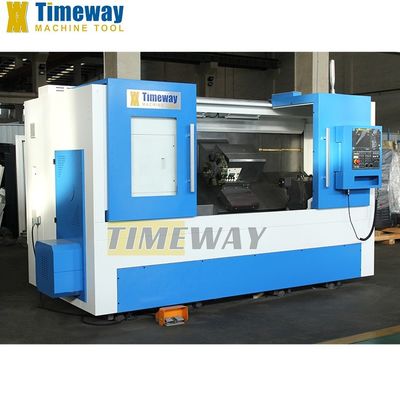

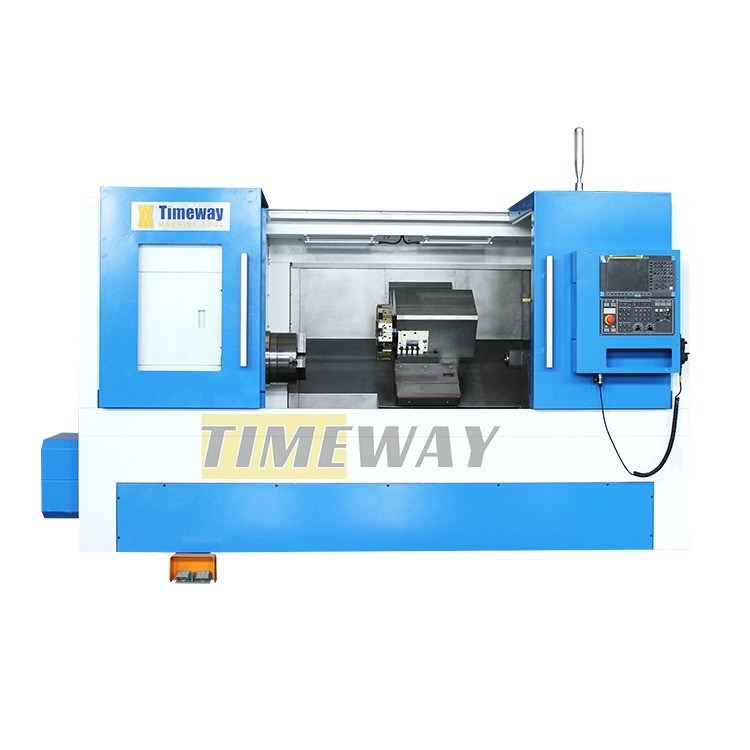

***このタイプの斜床 CNCトートンは,様々な複雑な軸,袖,ディスクのような作業パーツを回すのに適した半閉ループのCNCマシンです.内部と外部の円筒回転など円形および他の周回面,および様々なメトリック,インチ,モジュール型および直径のピッチスレッド
***油槽や鍵盤の開口,端向き,溝,カムフィリングなどにも使用できます.
***FEA技術を用いて開発されたユニークな構造で,最も厳しい切断条件下で最大限の硬さを提供します.
***特に高精度加工に適しており,自動車,オートバイ,工芸産業,航空機の分野でも大量加工に使用されています.,家電,ベアリング,ハードウェアなど
|
詳細情報 |
|||
| タイプ: | 回転中心 | 最大 作業部品の長さ (mm): | 3000 |
|---|---|---|---|
| 機械加工能力: | 中途半端 | 最高。工作物（kg）の重量: | 2000 |
| ベッドの幅 (mm): | 570のmm | スピンドル数: | シングル |
| 軸数: | 2 | 移動 (X軸): | 230のmm |
| 移動 (Z軸): | 550 mm | 定位精度 (mm): | ±0.002 |
| 繰り返し可能性 (X/Y/Z) (mm): | ±0.001 | サイズ (L*W*H): | 5600*1800*1800mm |
| CNC制御システム: | FANUC | ツール・ポスト・ステーション: | 8 |
| 体重 (kg): | 6900 | 保証: | 1 年 |
| 主要 な 売り物: | 競争力のある価格,高い安全度,高精度,省エネ,操作が簡単 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| スピンドル速度の範囲 (rpm): | 0〜4200回転/m | 旅行（Ｙ軸） （mm）: | 0 mm |
| スピンドルテーパー: | A2-6 | 切断トルク: | 12 Nm |
| スピード (mm/min): | 0〜2000mm/min | 送り速度（mm/min）: | 0〜4200mm/min |
| ツール交換の時間 (s): | 0.7 | 製品名: | 傾いたベッドCNCの旋盤 |
| 機械の種類: | 斜面回転機 | CNCでもなくとも: | CNCの旋盤機械 |
| 制御システム: | SIEMENS GSK FANUC （任意） | モデル: | CK-50 |
| 色: | 顧客 の 要求 | スピンドル速度: | 2000rpm |
| 紡錘穴: | 86MM | 最高。ベッド上の振動: | 570mm |
| 最大。加工長: | 3000mm | ||
製品の説明
製品説明
機械機械加工 ターニングセンター パーツ 機械機械加工 斜面床
特徴:
技術パラメータ
仕様 | ユニット | CK-50 |
マックス ベッドを振り回して | mm | 570 |
マックス 横滑り | mm | 320 |
標準回転直径 | mm | 250 |
マックス.回転直径 | mm | 360 |
マックス ターニング長さ | mm | 450/750/1350/2000/3000 |
スピンドル速度 | rpm | 2000 |
スピンドル鼻 | - | A2-8 |
スピンドルの穴 | mm | 86 |
チャックサイズ | mm | 250 |
横断移動 (X) | mm | 250 |
縦走 (Z) | mm | 600/1000/1500/2150/3150 |
X/Z 軸の高速供給速度 | m/min | 20/16 |
水力工具棒の種類 | - | 100-8T |
ツールセクションのサイズ | mm | 25x25/Φ40 |
尾根の羽の直径 | mm | 75/110 |
テイルストック 羽の移動 | mm | 100 |
尾根の羽の角 | - | MT4 / MT5 |
ベッド構造 | - | 45° 整体床 |
X軸の位置変更精度 | mm | 0.006 |
Z軸の位置変更精度 | mm | 0.008/0.01/0.013/0.017/0.021 |
荒さ | - | Ra1.6μm |
メインモーター電源 | kw | 喜び を 味わう 方法 |
電源 | クワ | 35 |
機械の寸法 (LxWxH) | mm | 2900/3100/4300/4950/5600×1800×1800 |
機械の重量 | 体重 | 3100/3600/4600/5300/6900 |
アクセサリー
標準装備品:
* FANUC CNC システム
* 水力チャック
* 8/12 ステーション ツール ターレ
* 水力ツールストック
*電子ハンドホイール
* 潤滑システム
* 冷却システム
* 作業ランプ
* パイロットランプ
* 保護護衛
* 交換器
* レベルリングブロックとボルト
* ツール & ツールボックス
* 操作説明書
* 8/12 ステーション ツール ターレ
* 水力ツールストック
*電子ハンドホイール
* 潤滑システム
* 冷却システム
* 作業ランプ
* パイロットランプ
* 保護護衛
* 交換器
* レベルリングブロックとボルト
* ツール & ツールボックス
* 操作説明書
選択用アクセサリー:
* GSK,SIEMENS CNCシステム
* エアコン
* ツールセット
* チェーン型チップ輸送機
* ツールセット
* チェーン型チップ輸送機
詳細な画像

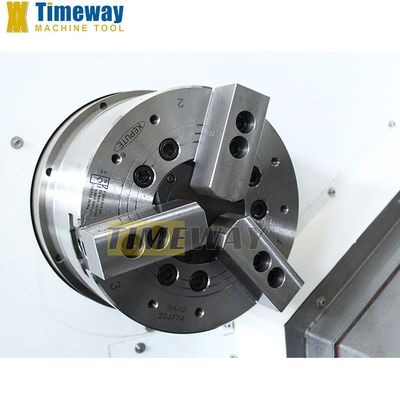

標準はホロー・ハイドラリック・チャック
中国ブランドか台湾ブランドか

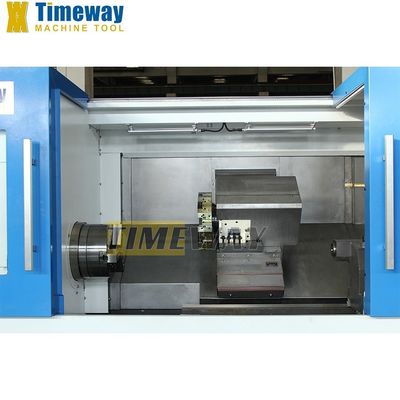

水力塔
標準:8駅水力塔
選択可能な活気塔 またはパワー塔
モデルに応じてBMT45/BMT55/BMT65

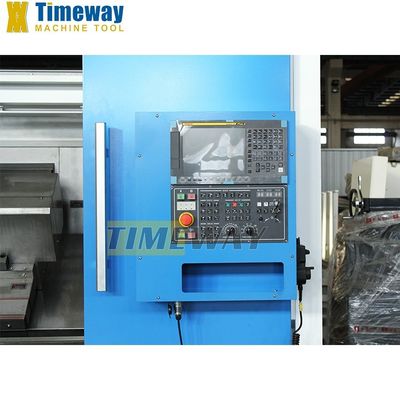

標準:FANUC CNCシステム
選択可能:GSK,SIEMENS CNCシステム
選択可能:GSK,SIEMENS CNCシステム
標準:水力ストック
水力的にプログラム可能な尾根 選択可能: サーボ尾根
操作者の労働力を大幅に削減し,安全で効率的な生産を達成します.
私たちのサービス
1保証期間中に利用可能な部品を無料で交換する. 保証期間を超えた部品を代用するコスト価格.機械の全使用期間中いつでも技術的な質問に対して迅速な対応と回答. 3. 海外のサービス後センターは,いくつかの地域で利用可能である. 4. エンジニアの海外サービス,顧客の要求により利用可能である ((顧客によって生じる相対的なコスト).
会社紹介
工場表示:
工場プロフィール:
私たちの工場は2014年に設立されました. プロの技術者,研究開発チーム,CNC機器の製造と販売,プロのカスタマイズされたサービスを提供しています.私たちの製品は,広く模具加工に使用されています3C製品,農業機械,石油機械,自動車部品加工,航空宇宙産業など,国内外の60カ国以上に販売しています.
テキスト 紹介:
会社のプロフィール:
タイムウェイ機械ツール株式会社 (Timeway Machine Tool Co., Ltd) は,プロの機械ツール製造企業で,主な製品は,ターン,フライリングマシン,磨き機,などです.顧客のニーズに応じて,我々はまた,設計および様々な特殊用途の機械を製造することができます機械機器の分野における相対的な技術アップグレードと変換サービスを提供する.
顧客訪問:
今のところ,私たちは海外から多くの顧客を受け取り,彼らはすべて私たちの会社と製品に非常に満足しています.
展覧会
外国貿易省の設立以来,我々は,秋のカンタンフェア,北京展,上海展モスクワ,エチオピア,ロシア,そして展覧会客と長期間の友好的な協力関係を維持しています.
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1 競争力のある価格で高い品質 2 プロフェッショナルR&Dチームと25年の輸出経験 3 60カ国以上へ輸出 4 CE,ISO証明書 524時間オンラインサービス (SKYPE)6. 12ヶ月品質保証; 7. 海外エンジニアが問題解決のために利用可能;Q:QCや安全基準はありますか?A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.Q: MOQは?A: 1 セット (低コストの機械は 1 セット以上になります)Q: 支払い条件はどうですか?A: (1) T/T 30%の先払いと70%の残高の支払いで出荷前に支払わなければなりません. (2) 視線で不可逆のLC (3) ウェスタンユニオン,マネーグラムなど.Q: 保証はどうですか?A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
この製品の詳細を知りたい
