詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 12000 | スピンドル速度の範囲 (rpm): | 3.15 - 315 ターンピム |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 1100 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 30 |
| 電圧: | 380V 50HZ 3PH または交換可能 | サイズ (L*W*H): | 3120×2130×2380 |
| 体重 (kg): | 20000KG | 保証: | 1 年 |
| 主要 な 売り物: | 高精度 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 最高。ベッド上の振動: | 1600のmm |
| 最高。十字のスライド上の振動: | 1250mm | 中心間の間隔: | 3000/4000/5000 mm |
| 最大回転長さ: | 2800/3800/4800/5800mm | ベッドの幅: | 1100 mm |
| 負荷能力: | 16トン | 紡錘の鼻: | A2-15 |
| 紡錘穴: | 100つのmm | スピンドルテーパー: | メトリック 140 |
| 機械の高さ: | 2380mm | 条件: | 新しい |
| スピンドル・ボー ((mm): | 100 | 適用される産業: | 製造工場,建設工事 |
| 展示室の場所: | エジプト フランス ドイツ サウジアラビア インドネシア モロッコ アルジェリア ウクライナ オーストラリア | 基本構成要素: | ポンプ、PLC |
| 最大回転長さ (mm): | 3000のmm | 年間: | 新しい |
| 港: | 中国港 | ||
製品の説明
製品説明

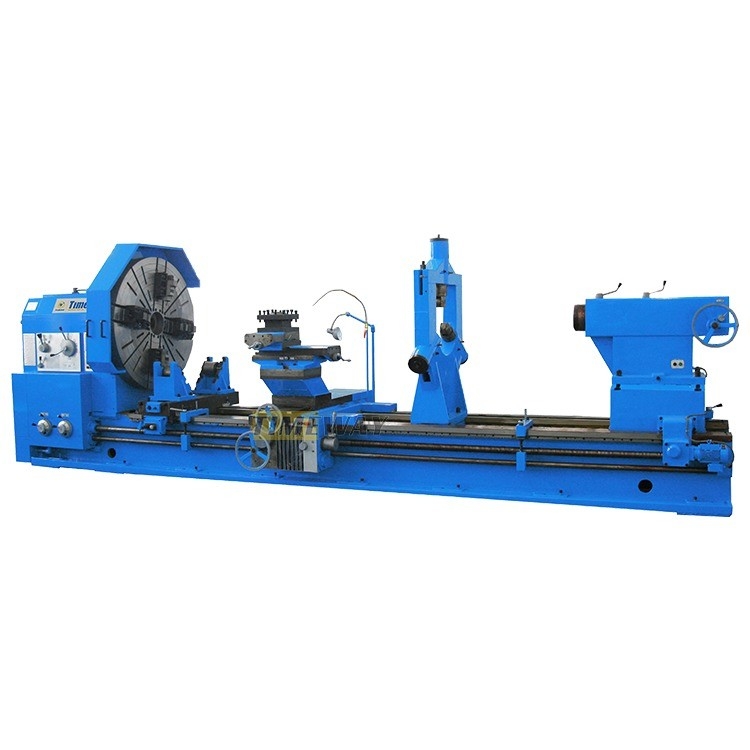

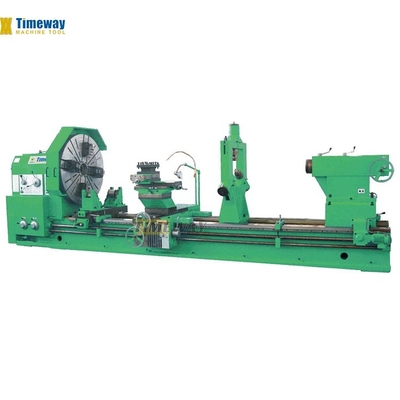

1. このシリーズの水平回転機は,鋳造,鋼材および非鉄金属の大型部品の加工に適しています. 外側の円,内部の穴,端面,溝,掘削,退屈で巣を作るメートル,インチ,モジュール,直径などの様々な内部および外部スレッドを回すことができます.
2機械は,固体体,強硬性,高性能,広い速度範囲で,高速で強力な切断が可能である. 完成すると,丸さの誤差は0.015mmを超えない.シリンダーの度差が0を超えない.05mm 300mmの測定長さで
3床は鋳造構造床で出来ています.内部肋骨は合理的な配置と高硬さがあり,ガイドレールは中間周波数消化磨きプロセスを採用しています.スライディングガイド表面で摩擦減圧係数などの動力特性が最適状態にあり,低速で
爬っている
4. 機械のスピンドルベアリングは有名なブランド製品を採用しています. スピンドルボックスでは,熱変形を均等にするために対称な構造を採用し,スピンドルの中心部の偏移を回避します.熱変形を減らすために油浴サイクルで滑らかされます.
スピンドルは精密なローリングベアリングの組み合わせと3つのサポート構造を採用し,精度を向上させ,硬さを高めます.
5. ヘッドストック内のギアは,正確な伝送と低騒音を確保するために消し,地付けされています. 適切に組み立てられたスピンドルは,低温上昇の特徴を持っています.熱変形が小さい高精度比較的安定した精度を維持する
長期間の運用中に
6. スピンドル標準透孔直径はF100mmで,A2-15スピンドルノズ接続タイプを採用し,スピンドルの流出精度はよりよい.
7機械は,上部ツールポスト (AL-2500なしで) によって短い円形表面をカットするために使用できます.長い円柱状の表面は,上部ツールストアと長さ帯のフードで一緒に回すことができます (AL-2500なし).
8高速で強力な切断のための高性能,高硬さ,幅広い速度範囲,速度範囲は3.15~315rpmで33速.
9機械は最大積載容量16トン,オプションは20トンで,安定性と硬さ,ベッド幅は1100mmの広い長方形ガイドレールを採用する重用機械です.
10尾根の羽は回転可能な構造で,中心部の磨きと熱を軽減します.
11電動移動尾筋を備えた標準的な機械ツール,操作者の労働強度を削減し,作業効率を向上させる.
2機械は,固体体,強硬性,高性能,広い速度範囲で,高速で強力な切断が可能である. 完成すると,丸さの誤差は0.015mmを超えない.シリンダーの度差が0を超えない.05mm 300mmの測定長さで
3床は鋳造構造床で出来ています.内部肋骨は合理的な配置と高硬さがあり,ガイドレールは中間周波数消化磨きプロセスを採用しています.スライディングガイド表面で摩擦減圧係数などの動力特性が最適状態にあり,低速で
爬っている
4. 機械のスピンドルベアリングは有名なブランド製品を採用しています. スピンドルボックスでは,熱変形を均等にするために対称な構造を採用し,スピンドルの中心部の偏移を回避します.熱変形を減らすために油浴サイクルで滑らかされます.
スピンドルは精密なローリングベアリングの組み合わせと3つのサポート構造を採用し,精度を向上させ,硬さを高めます.
5. ヘッドストック内のギアは,正確な伝送と低騒音を確保するために消し,地付けされています. 適切に組み立てられたスピンドルは,低温上昇の特徴を持っています.熱変形が小さい高精度比較的安定した精度を維持する
長期間の運用中に
6. スピンドル標準透孔直径はF100mmで,A2-15スピンドルノズ接続タイプを採用し,スピンドルの流出精度はよりよい.
7機械は,上部ツールポスト (AL-2500なしで) によって短い円形表面をカットするために使用できます.長い円柱状の表面は,上部ツールストアと長さ帯のフードで一緒に回すことができます (AL-2500なし).
8高速で強力な切断のための高性能,高硬さ,幅広い速度範囲,速度範囲は3.15~315rpmで33速.
9機械は最大積載容量16トン,オプションは20トンで,安定性と硬さ,ベッド幅は1100mmの広い長方形ガイドレールを採用する重用機械です.
10尾根の羽は回転可能な構造で,中心部の磨きと熱を軽減します.
11電動移動尾筋を備えた標準的な機械ツール,操作者の労働強度を削減し,作業効率を向上させる.
仕様 | ユニット | AL-1400 | AL-1600 | AL-1800 | |
ベッドに振り回して | mm | 1440 | 1600 | 1800 | |
車両を振り回す | mm | 1050 | 1250 | 1450 | |
作業部品の長さ最大 | mm | 1000〜16000 | 3000/4000/5000/6000/8000/10000/12000 | 3000/4000/5000/6000/8000/10000/12000 | |
最大回転長さ | mm | 800〜15800 | 2800/3800/4800/5800/7800/9800/11800 | 2800/3800/4800/5800/7800/9800/11800 | |
ガイドウェイの長さ | mm | 1100 | 1100 | 1100 | |
作業部品の最大重量 | t | 16 | 16 | 16 | |
スピンドル鼻 | - | A2-15 | A2-15 | A2-15 | |
スピンドルの穴 | mm | 130 | 100 | 100 | |
スピンドルの角孔 | - | メトリック 140 | メトリック 140 | メトリック 140 | |
スピンドル速度の範囲 | r/min | 前編: 3.15-315,逆訳: 3.5-290 | 前編: 3.15-315,逆訳: 3.5-291 | 前編: 3.15-315,逆訳: 3.5-291 | |
スピンドル回転数 | ステップ | 前編: 21 逆編: 12 | 前編: 21 逆編: 12 | 前編: 21 逆編: 12 | |
縦軸と横軸 | 種類 | 56 | 56 | 56 | |
フード回転あたり | mm/r | 長い長さ:0.1-12 横:0.05-6 | 長い長さ:0.1-12 横:0.05-6,上部ツールポスト:0.025-3 | 長い長さ:0.1-12 横:0.05-6,上部ツールポスト:0.025-3 | |
メトリックスレッドの番号と範囲 | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | |
数字とインチ糸の範囲 | TPI | 3/8-28 (31) | 28-1/4 (31) | 28-1/4 (31) | |
モジュール糸の番号と範囲 | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | |
編み目数及び編み目範囲 | DP | 1-56 (25) | 1/2-56 (38) | 1/2-56 (38) | |
スピンドルとツール平面の距離 | mm | 53 | 53 | 53 | |
ツールの柱の振動範囲 | ° | ±90 | ±90 | ±90 | |
横スライドの最大移動 | mm | 800 | 850 | 900 | |
上部スライドの最大移動 | mm | 360 | 360 | 360 | |
ツールの支柱の部分 | mm | 50×50 | 50×50 | 50×50 | |
ツールポストの移動 (ダイヤルの回転ごとに) | mm | 0.05 | 0.05 | 0.05 | |
尾根の羽 | mm | 260 | 260 | 260 | |
尾根羽の移動 | mm | 300 | 300 | 300 | |
尾根の羽根の角穴 | - | メトリック 80 | メトリック 80 | メトリック 80 | |
メインモーター電源 | kw | 30 | 30 | 30 | |
長さ | mm | 4120~1920年 | 6120/7120/8120/9120/11120/13120/15120 | 6120/7120/8120/9120/11120/13120/15120 | |
幅 | mm | 2100 | 2130 | 2330 | |
高さ | mm | 2325 | 2380 | 2480 | |

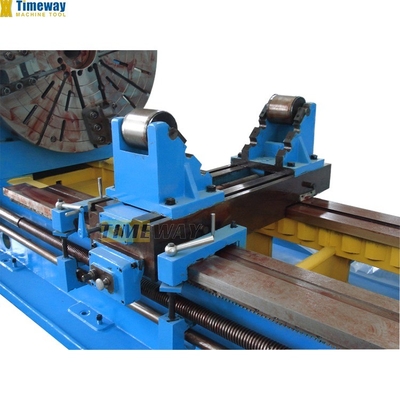

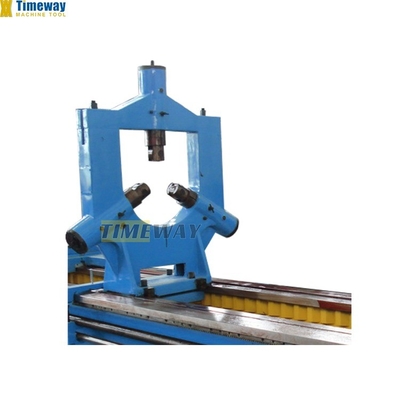

4つの口腔の重用独立チャック 安定した休息中心死体 4駅の道具台 冷却システム 作業ランプ 電動移動尾根 道具と道具箱 滑りくねとボルト 操作説明書 (英語) | 顔面プレート 2軸または3軸のDRO チャック・ガード ツール・ポスト・ガード 後ろのスプラッシュガード ローラーサポート 切断したアネックス |
