詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 11800 | スピンドル速度の範囲 (rpm): | 3.15 - 315 ターンピム |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 400mm |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 22 |
| 電圧: | 220V/380V | サイズ (L*W*H): | 15100×2150×1950mm |
| 体重 (kg): | 8000キロ | 保証: | 1 年 |
| 主要 な 売り物: | 多機能性 | 販売形態: | ほか |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | ベッド上の振動: | 1400mm |
| 車両を振り回す: | 1010mm | 最高。工作物の長さ: | 11800mm |
| 最大回転長さ: | 3800mm | ベッドの幅: | 970m |
| 最高。切削抵抗: | 45000N | 紡錘の鼻: | A2-15 |
| 紡錘穴: | 130MM | スピンドルの角孔: | メトリック140 |
| スピンドル速度の範囲: | 前言:3.15-315,逆転:3.5-291 | 条件: | 新しい |
| スピンドル・ボー ((mm): | 130 | 適用される産業: | 機械修理工房,製造工場 |
| 展示室の場所: | カナダ,ブラジル,サウジアラビア,パキスタン,スリランカ,ルーマニア,南アフリカ,ウクライナ,ナイジェリア,ウズベキスタン | 基本構成要素: | ローヤリング,ポンプ,ギア |
| 最大回転長さ (mm): | 11800 mm | 港: | 中国港 |
製品の説明
ワンストップ ショッピング
興味のある商品を表示するには画像をクリックできます
製品説明

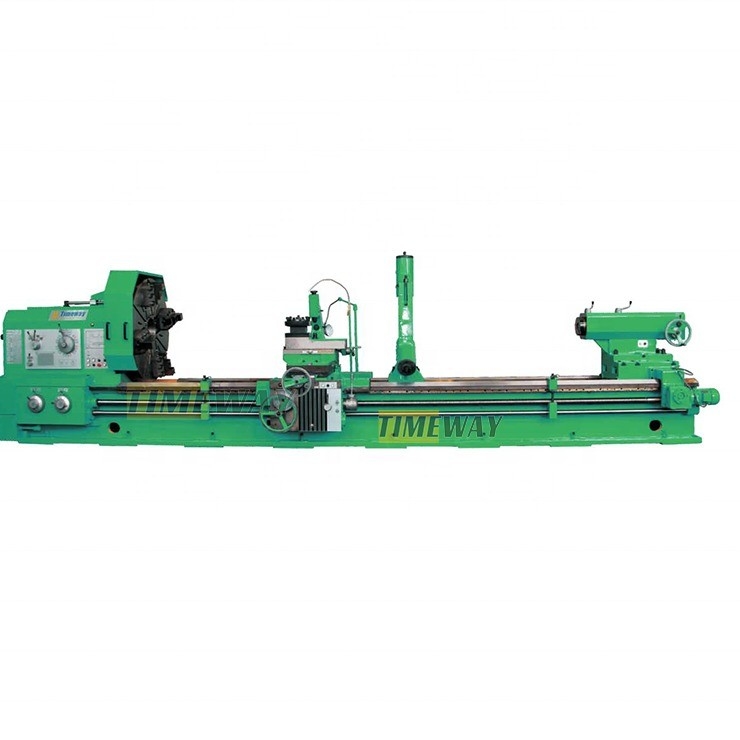

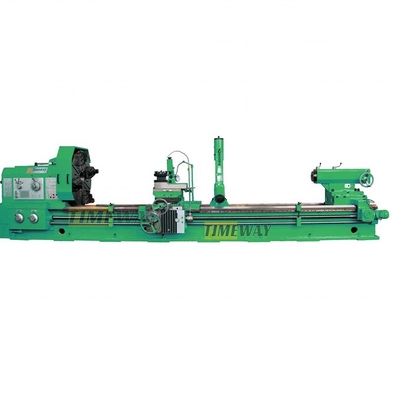

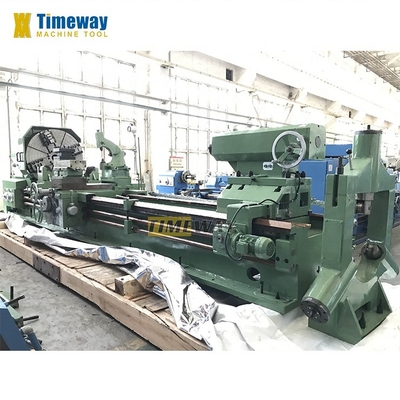

重作業用水平回転機
特徴:
1このシリーズの水平回転機は,鋳造品,鋼材,および非鉄金属の大小および中小の部品の加工に適しています.
外側が
円,内部の穴,端面,溝,掘削,掘削と巣を作ることができます.
外部のスレッド,例えばメトリック,インチ,モジュール,直径.
2機械は固体体,強硬性,高性能,高速で強力な
完成すると,丸さの誤差は0.01mmを超えない,シリンダー度誤差は0.03mmを超えない
測定長さ300mm
3床は鋳造構造床で作られています.内側リブには合理的な配置と高硬さがあり,ガイドレールは採用されています.
中間周波数消し磨きプロセス. スライディングガイド表面では,反爬行ガイドプレート技術が
摩擦減圧係数などの動力特性が最適状態にあり,
低速の発生
爬っている

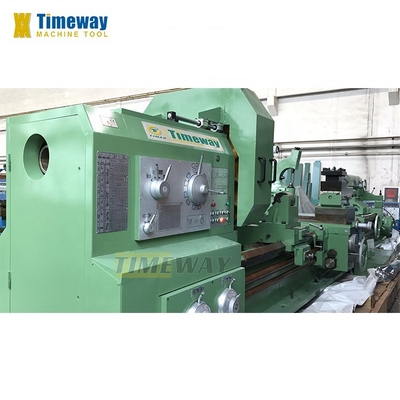

4機械のスピンドルベアリングは有名なブランド製品を採用します. スピンドルボックスは対称な構造を採用し,
熱変形を減らすために,ヘッドストックは潤滑されます.
油浴サイクルで,メインシャフトの前端は2列の角形接触球の3つのサポート構造を採用
精度を向上させ 硬さを高めます
5.ヘッドストック内のギアは,正確な伝送と低騒音を確保するために消し,接地されています.
低温上昇,小さな熱変形,高精度でスペンドルが保持される特徴があります
長期間の動作中に比較的安定した精度です
6高硬さ970mmのベッドスペンで,機械が強い安定性と高精度を保証します.
7穴直径はF130mmの大きな穴で,A2-15のスフィンド鼻の接続タイプを採用し,ランナウットの精度
スピンドルの方がいい
8機械は,短い円形表面を上部ツールポストでカットし,長い円形表面を
表面は,上部ツールストアと縦軸のフードで一緒に回転できます.
9高性能,高硬さ,高速で強力な切削,高速範囲の高速
機械標準は電動移動テールストックを装備し,オペレーターの労働の強度を減らす
労働効率を向上させる
11標準的な負荷容量は 10000kg; オプションは12000kg
仕様 | ユニット | AL-1400C |
ベッドに振り回して | mm | 1400 |
車両を振り回す | mm | 1010 |
作業部品の長さ最大 | mm | 3000/4000/5000/6000/8000/10000/12000 |
最大回転長さ | mm | 2800/3800/4800/5800/7800/9800/11800 |
ガイドウェイの長さ | mm | 970 |
最大切断力 | N | 45000 |
作業部品の最大重量 | 体重 | 10000 |
スピンドルホール | mm | 130 |
スピンドルの角孔 | - | メトリック 140 |
スピンドル速度の範囲 | r/min | 前言: 3.15-315,逆転:3.5-291 |
スピンドル回転数 | ステップ | 前言:21逆転:12 |
縦軸と横軸 | 種類 | 56 |
フード・ムーブメントの範囲 | mm/r | 縦方向:0.1-12 クロス0.05-6,上部ツールポスト:0.025-3 |
メトリックスレッドの番号と範囲 | mm | 1-120 (44) |
数字とインチ糸の範囲 | TPI | 28-1/4 (31) |
モジュール糸の番号と範囲 | MP | 0.5-60 (45) |
編み目数及び編み目範囲 | DP | 1/2-56 (38) |
横スライドの最大移動 | mm | 650 |
上部スライドの最大移動 | mm | 300 |
ツールの支柱の部分 | mm | 45×45 |
ツールの柱の振動範囲 | ° | ±90 |
道具の速さ | mm/min | 縦: 1870,横: 3740,上部ツールポスト: 935 |
尾根の羽 | mm | 220 |
尾根羽の移動 | mm | 300 |
尾根の羽根の角穴 | - | MT6 |
メインモーター電源 | kw | 22 |
長さ | mm | 6020/7020/8020/9020/11020/13020/15020 |
幅 | mm | 1995 |
高さ | mm | 2325 |
スタンダードアクセサリー | 選択用アクセサリー |

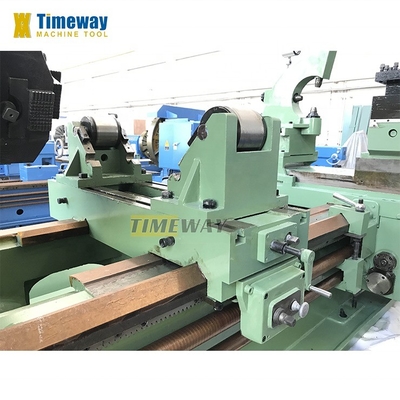

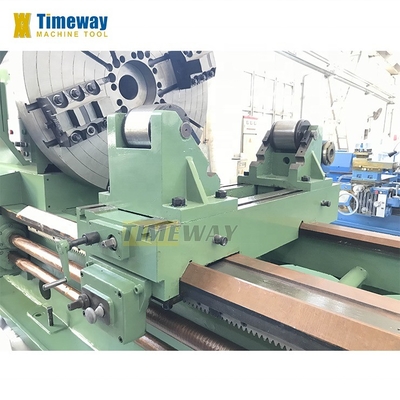

4つの口腔の重い独立チャック 安定した休憩 (長さ3M以上) 休憩を続けて 手動で動かす尾根, Dエードセンター 4駅のツールポスト 冷却システム 作業ランプ 道具と道具箱 ナイリング・ウィーンとボルト 操作説明書 (英語) | 2軸または3軸のDRO チャック・ガード ツール・ポスト・ガード 後ろのスプレーガード 電動移動型尾根, 磨き装置 |
