詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 9850 | スピンドル速度の範囲 (rpm): | 6 - 800 回転/m |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 550 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 11 |
| 電圧: | 220V/380V | サイズ (L*W*H): | 12275×1430×1690 |
| 体重 (kg): | 3000キロ | 保証: | 1 年 |
| 主要 な 売り物: | 多機能性 | 販売形態: | ほか |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 最高。ベッド上の振動: | 800MM |
| 最高。十字のスライド上の振動: | 520mm | 中心間の間隔: | 8000mm |
| 最大回転長さ: | 7850mm | 最大. 隙間を振り回す (オプション): | 1000mm |
| 隙間長さ (オプション): | 300mm | ベッドの幅: | 550mm |
| 負荷能力: | 2000KG | 紡錘の鼻: | C11 |
| 紡錘穴: | 100mm | 条件: | 新しい |
| スピンドル・ボー ((mm): | 100 | 適用される産業: | 機械修理店 |
| 展示室の場所: | エジプト,トルコ,フランス,インド,モロッコ,アルジェリア,南アフリカ,ウズベキスタン,オーストラリア | 基本構成要素: | ギアボックス |
| 最大回転長さ (mm): | 9850mm | 港: | 中国港 |
製品の説明
製品説明
特徴:
1このシリーズの lathes は,内側および外側の円筒形表面,円形表面および他の回転部品を回転するのに適しています.
一般的に用いられる メートル,インチ,モジュール,直径の糸を全て処理し 油槽や鍵を切ることができます
2固い体,強硬性,高性能,高速切断能力
3鋳造物,硬い部品,非鉄材などの大型・中規模の部品の安定・堅固な切削に適しています.
金属です
4床は鋳造構造床で作られています.内側リブには合理的な配置と高硬さがあり,ガイドレールは採用されています.
中間周波数消し磨きプロセス. スライディングガイド表面では,反爬行ガイドプレート技術が
採用され,ダイナミクスは
摩擦減圧係数などの特徴が最適な状態にあり,低速で摩擦が起こらないようにします
爬っている
5熱変形を作るため対称構造を採用します. 熱変形は,熱変形を防ぐために,
熱変形を減らすために,ヘッドストックは油で潤滑されます.
浴場サイクル
スピンドルの3つの支柱構造は2列の角形接触球ベアリングで,精度が向上し,硬さが向上します.
精密な伝送と低騒音を確保するために,ヘッドストック内のギアが消し,アースされています.
低温上昇,小さな熱変形,高精度で,スピンドルが保持される
長期間の動作中に比較的安定した精度
6高品質の鋳鉄が慎重に製造され,レール表面のインダクション消化
粘着性のあるPTFE電導レールと手作業による精密処理
7フ100mmの大きな穴のための穴を介してスペンドル標準; 幅広い機械加工のための18の速度で大きな速度範囲
作業部品
8ガイドレールの表面は,2つのVの平坦なレールを採用し,ベッド幅は550mmで,負荷容量は
最大2000kg
1このシリーズの lathes は,内側および外側の円筒形表面,円形表面および他の回転部品を回転するのに適しています.
一般的に用いられる メートル,インチ,モジュール,直径の糸を全て処理し 油槽や鍵を切ることができます
2固い体,強硬性,高性能,高速切断能力
3鋳造物,硬い部品,非鉄材などの大型・中規模の部品の安定・堅固な切削に適しています.
金属です
4床は鋳造構造床で作られています.内側リブには合理的な配置と高硬さがあり,ガイドレールは採用されています.
中間周波数消し磨きプロセス. スライディングガイド表面では,反爬行ガイドプレート技術が
採用され,ダイナミクスは
摩擦減圧係数などの特徴が最適な状態にあり,低速で摩擦が起こらないようにします
爬っている
5熱変形を作るため対称構造を採用します. 熱変形は,熱変形を防ぐために,
熱変形を減らすために,ヘッドストックは油で潤滑されます.
浴場サイクル
スピンドルの3つの支柱構造は2列の角形接触球ベアリングで,精度が向上し,硬さが向上します.
精密な伝送と低騒音を確保するために,ヘッドストック内のギアが消し,アースされています.
低温上昇,小さな熱変形,高精度で,スピンドルが保持される
長期間の動作中に比較的安定した精度
6高品質の鋳鉄が慎重に製造され,レール表面のインダクション消化
粘着性のあるPTFE電導レールと手作業による精密処理
7フ100mmの大きな穴のための穴を介してスペンドル標準; 幅広い機械加工のための18の速度で大きな速度範囲
作業部品
8ガイドレールの表面は,2つのVの平坦なレールを採用し,ベッド幅は550mmで,負荷容量は
最大2000kg

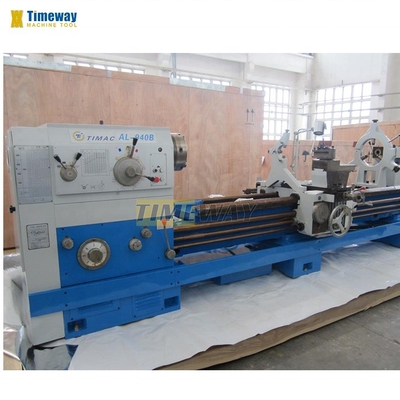

仕様 | ユニット | AL-800B | AL-940B | |
マックス ベッドに振り向いて | mm | 800 | 940 | |
マックス 横滑り | mm | 520 | 660 | |
センター間の距離 | mm | 税金 税金 税金 | 税金 税金 税金 | |
最大回転長さ | mm | 600/850/1350/1850/2850/3850/4850/5850/7850/9850/- | 600/850/1350/1850/2850/3850/4850/5850/7850/9850/- | |
最大. 隙間を振り回す (オプション) | mm | 1000 | 1140 | |
隙間長さ (オプション) | mm | 300 | 300 | |
ベッド幅 | mm | 550 | 550 | |
負荷能力 | 体重 | 2000 | 2000 | |
スピンドル鼻 | C11 | C11 | ||
スピンドルの穴 | mm | 100 | 100 | |
スピンドル・コーナー | メトリック 120 | メトリック 120 | ||
スピンドル速度範囲 | rpm | 6~800 | 6~800 | |
スピンドル速度ステップ | ステップ | 18 | 18 | |
縦断的な給餌範囲 | mm/r | 0.1-24.32 ((64) | 0.1-24.32 (64) | |
交叉供給範囲 | mm/r | 0.05-12.16 (64) | 0.05-12.16 (64) | |
リードスクリューのピッチ | mm | 12 | 12 | |
メトリックスレッドの範囲 (種類) | mm | 1〜240 (50) | 1〜240 (50) | |
インチスレッドの範囲 (種類) | TPI | 14から26まで | 14から16 | |
モジュールのスレッドの範囲 (種類) | mm | 0.5-120 (53) | 0.5-120 ((53) | |
直径の糸の範囲 (種類) | DP | 28-1(24) | 28-1 (24) | |
スピードアップ | mm/min | 4000 | 4000 | |
クロススライド移動 | mm | 540 | 570 | |
上のスライド移動 | mm | 200 | 200 | |
ツールセクションのサイズ | mm | 32×32 | 32×32 | |
尾根の羽の直径 | mm | 100 | 100 | |
テイルストック 羽の移動 | mm | 250 | 250 | |
尾根の羽の角 | MT5 | MT5 | ||
メインモーター電源 | kw | 11 | 11 | |
機械の長さ | mm | 税理士は,税理士を雇うために, | 税理士は,税理士を雇うために, | |
機械の幅 | mm | 1473 | 1430 | |
マシンの高さ | mm | 1622 | 1690 | |
わたしたち を 選ぶ の は なぜ です か
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
