詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 1600 |
|---|---|---|---|
| 構造: | 平床式トレーラーの旋盤 | 機械加工能力: | 重荷 |
| ベッドの幅 (mm): | 0 mm | スピンドルモーターの電源 (kW): | 75 |
| スピンドル数: | 双子 | 軸数: | 2 |
| 移動 (X軸): | 4000mm | 移動 (Z軸): | 1600のmm |
| 定位精度 (mm): | ±0.001 | 繰り返し可能性 (X/Y/Z) (mm): | ±0.001 |
| 電圧: | 顧客の要求 | CNC制御システム: | FANUC |
| ツール・ポスト・ステーション: | 84 について | 体重 (kg): | 120000 |
| 保証: | 1 年 | 主要 な 売り物: | 競争力のある価格 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 最高。ベッド上の振動: | 1600mm |
| 車両の上でのスイング直径: | 1250mm | 中心間の間隔: | 4000~2000mm |
| 負荷能力: | 32トン | ベッドの幅: | 1600mm |
| チャック直径: | 1600mm | マックス.チャックのトルク: | 80kn.M |
| スピンドルの角: | 75° | 紡錘の速度範囲: | 0.8~160rpm (ステップレス) |
| 交差餌の範囲: | 1〜2000mm/分 | 条件: | 新しい |
| スピンドル・ボー ((mm): | ほか | 適用される産業: | ホテル、建築材料の店、機械類の修理工場 |
| 展示室の場所: | エジプト,トルコ,イタリア,ブラジル,ペルー,インドネシア,メキシコ,ロシア,アルゼンチン | 販売形態: | 熱い製品 2019 |
| 基本構成要素: | 軸受け、PLC | 年間: | 2023 |
| 最大 スピンドル速さ (rp.m): | 160回転/m | ||
製品の説明
製品説明

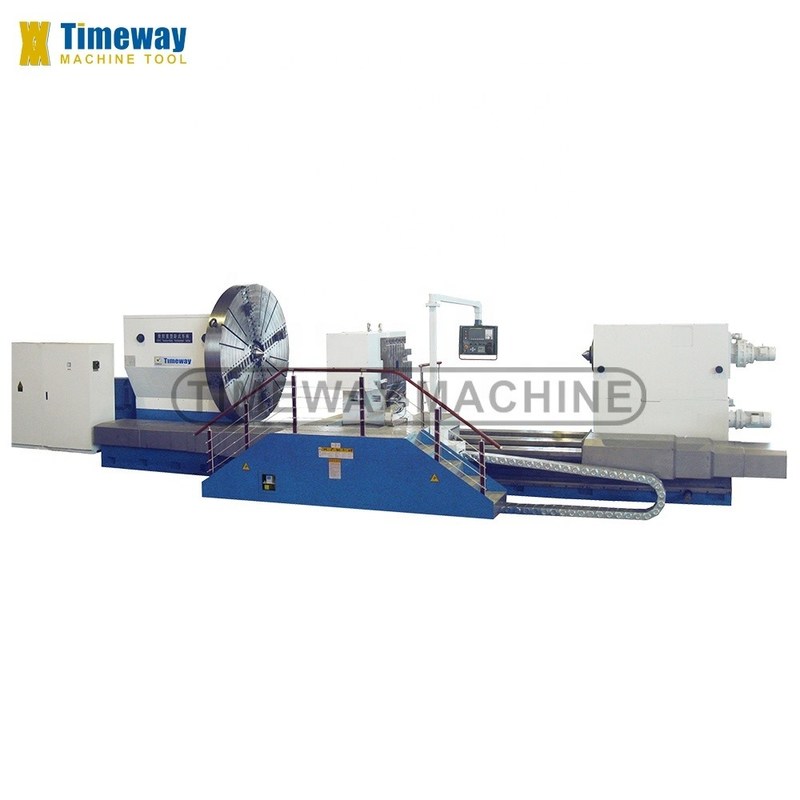

CNC重作業水平回転機 AK-1600H
特徴:
---この回転床は,すべての箱状の3つのガイドウェイ構造で,高標準の鋳鉄 (HT300) を採用し,第二次老化処理後,安定した性能の特徴がありますガイドウェイの幅 (1600mm),良い硬さ,抗振動能力.

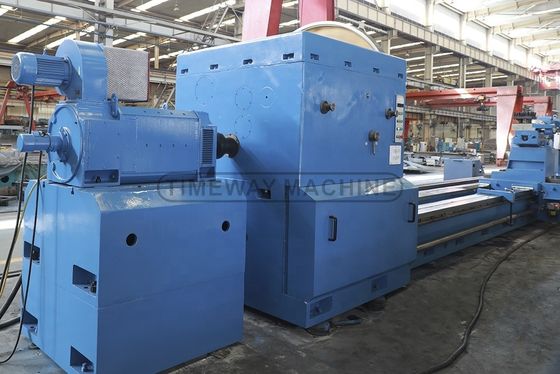

--- メインメカニズムは,調整可能な磁気調節方法,調節電圧とハイブリッド速度調節モードを使用して,75KWのDCモーターで駆動され,比率は1:22です.2スピード変更は3段階,機械と電気の統合速度比は1:200,スピンドル速度範囲は0.8~160r / min,ステップレス速度変更です.
--- スピンドルボールの直径は大きく,ヘッドストックはスプリット型構造を採用し,接触硬度は
スピンドルは前後軸の軸承構造を採用し,放射性および軸性硬さおよび回転精度は高くなります.

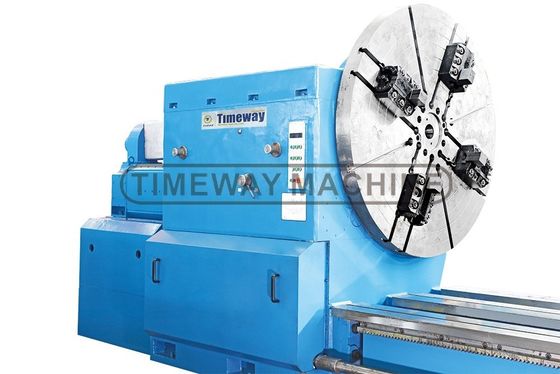

---重用四口チャック.標準配置には2つの安定休憩があります.一つは閉ざされたタイプ,もう一つは開いたタイプです.
--- 防護装置と緊急停止安全ボタンを備えています. 機械が突然突然の停電または他の故障に遭遇した場合,制御回路の特殊な設計により作業員の安全を確保するために,自衛として使用できます.

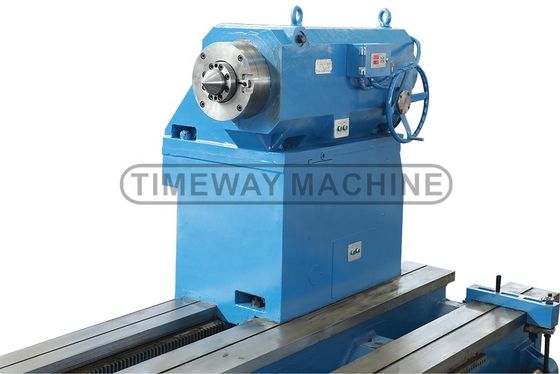

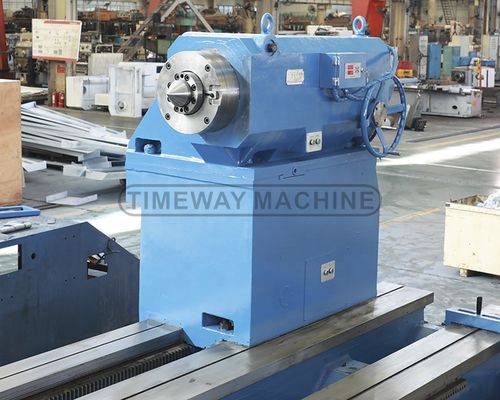

---尾根は上部と下部から構成され,上部には袖,スピンドル,圧力センサーが装備され,下部には高速移動メカニズムが装備されています.
---このシリーズのトートンは,国際市場と,人気のあるCNC重作業トートンの半閉ループ制御を持つCNCトートンの最新の開発傾向に基づいています.1600mm 幅のフラットベッドガイド ユーザーにより大きな作業部品の負荷を提供大型部品の製造のための理想的な機械加工機器です
---この回転床は,すべての箱状の3つのガイドウェイ構造で,高標準の鋳鉄 (HT300) を採用し,第二次老化処理後,安定した性能の特徴がありますガイドウェイの幅 (1600mm),良い硬さ,抗振動能力.
--- メインメカニズムは,調整可能な磁気調節方法,調節電圧とハイブリッド速度調節モードを使用して,75KWのDCモーターで駆動され,比率は1:22です.2スピード変更は3段階,機械と電気の統合速度比は1:200,スピンドル速度範囲は0.8~160r / min,ステップレス速度変更です.
--- スピンドルボールの直径は大きく,ヘッドストックはスプリット型構造を採用し,接触硬度は
スピンドルは前後軸の軸承構造を採用し,放射性および軸性硬さおよび回転精度は高くなります.
---重用四口チャック.標準配置には2つの安定休憩があります.一つは閉ざされたタイプ,もう一つは開いたタイプです.
--- 防護装置と緊急停止安全ボタンを備えています. 機械が突然突然の停電または他の故障に遭遇した場合,制御回路の特殊な設計により作業員の安全を確保するために,自衛として使用できます.
---尾根は上部と下部から構成され,上部には袖,スピンドル,圧力センサーが装備され,下部には高速移動メカニズムが装備されています.
---このシリーズのトートンは,国際市場と,人気のあるCNC重作業トートンの半閉ループ制御を持つCNCトートンの最新の開発傾向に基づいています.1600mm 幅のフラットベッドガイド ユーザーにより大きな作業部品の負荷を提供大型部品の製造のための理想的な機械加工機器です
仕様
仕様 | ユニット | AK-1600H |
マックス ベッドに振り向いて | mm | 1600 |
マックス... 横滑り | mm | 1250 |
センター間の距離 | mm | 4000〜2000 |
ベッド幅 | mm | 1600 (3スライド) |
負荷能力 | トン | 32 |
チャック直径 | mm | 1600 |
マックス.チャックのトルク | KN.m | 80 |
スピンドルの角 | ° | 75° |
スピンドル速度範囲 | rpm | 0.8~160 (ステップレス) |
交差餌の範囲 | mm/min | 1〜2千 |
横断旅行 | mm | 725 |
縦方向の餌範囲 | mm/min | 1-4000 |
経緯的移動 | mm | 4000〜2000 |
ツール・ポストの作業位置 | - | V4 |
ツールの支柱の部分 | mm | 70×70 |
切断力の最大 | KN 関連品 | 80 |
尾根の羽の直径 | mm | 300 |
テイルストック 羽の移動 | mm | 300 |
尾根の羽の角 | - | 100/1:7 |
テイルストック速食速度 | mm/min | 3000 |
尾羽の速食速度 | mm/min | 664 |
メインモーター電源 | kw | 75 |
スピードフードモーターの電源 | kw | 1.5 |
機械の寸法 (LxWxH) | mm | 1580×3500×2280 |
機械の重量 | 体重 | 48000 |
アクセサリー
標準装備品:
√ FANUC/GSK/SIEMENS CNCシステム
√ 4口の重型チャック

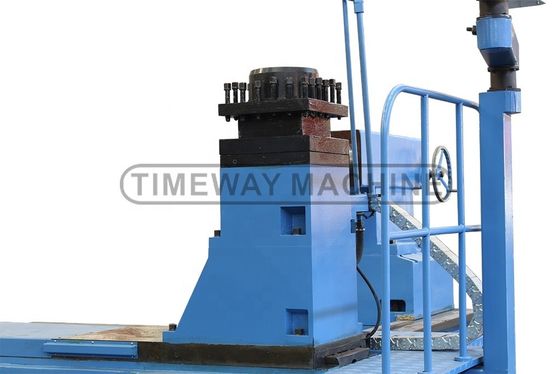

√ 4ステーションの電動工具台
√ 作業ランプ
√ 冷却システム
√ 半閉ざされたガード
√ マニュアルパルス発電機 (MPG)
√ 死んだ中心部
√ オイルガン
√ パイロットランプ
√自動潤滑ポンプ
√ 手動で動かす尾根
√ 道具と道具箱
√ レベルリング クイーン & ボルト
√ 操作説明書 (英語)
√ 4ステーションの電動工具台
√ 作業ランプ
√ 冷却システム
√ 半閉ざされたガード
√ マニュアルパルス発電機 (MPG)
√ 死んだ中心部
√ オイルガン
√ パイロットランプ
√自動潤滑ポンプ
√ 手動で動かす尾根
√ 道具と道具箱
√ レベルリング クイーン & ボルト
√ 操作説明書 (英語)
選択用アクセサリー:
_ 安定休憩 _ 他のタイプのツール・ポスト
リアルセンター
エアコン
_ チップコンベア
ローラーサポート
リアルセンター
エアコン
_ チップコンベア
ローラーサポート
詳細画像
梱包と配送
これは工場のパッケージの写真です ご覧の通り パッケージは標準化され 集中化されています
会社プロフィール
タイムウェイ機械ツール株式会社 (Timeway Machine Tool Co., Ltd) は,プロの機械ツール製造企業で,主な製品は,ターン,フライリングマシン,磨き機,などです.顧客のニーズに応じて,我々はまた,設計および様々な特殊用途の機械を製造することができます機械機器の分野における相対的な技術アップグレードと変換サービスを提供する.
私たちの工場は2014年に設立されました. プロの技術者,研究開発チーム,CNC機器の製造と販売,プロのカスタマイズされたサービスを提供しています.私たちの製品は,広く模具加工に使用されています3C製品,農業機械,石油機械,自動車部品加工,航空宇宙産業など,国内外の60カ国以上に販売しています.
展覧会と訓練
これは世界中の展覧会を開催する際に 会社を訪れるお客様です
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A:1 競争力のある価格で高い品質 2 専門的なR&Dチームと25年間の輸出経験 3 60カ国以上へ輸出 4 CE,ISO証明書 524時間オンラインサービス (SKYPE)6. 12ヶ月品質保証; 7. 海外エンジニアが問題解決のために利用可能;Q:QCや安全基準はありますか?A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.Q: MOQは?A: 1 セット (低コストの機械は 1 セット以上になります)Q: 支払い条件はどうですか?A: (●) (1) 30%の先払いと70%の残金でT/T (2) 見てのLC (3) ウェスタンユニオン,マネーグラムなどQ: 保証はどうですか?A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
