詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 4000 | スピンドル速度の範囲 (rpm): | 7.5 - 1000回転/m |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 550 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 11 |
| 電圧: | 顧客 の 要求 と し て | サイズ (L*W*H): | 6275×1393×1537ミリ |
| 体重 (kg): | 6300のkg | 保証: | 1 年 |
| 主要 な 売り物: | 多機能性 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 最大回転直径: | 630のMM |
| 車両の上での最大回転直径: | 350 mm | マックス 作業部品の重量: | 2000kg |
| 紡錘の鼻: | C11 | スピンドルテーパー: | メトリック 120 |
| テイルストック・ペイル・トーパー: | Mt5 | 尾根の羽の直径: | 100つのmm |
| テイルストック クイール 旅行: | 250mm | トーノスの色: | オーダーメイド |
| トーノス構造: | 横のタイプ | 条件: | 新しい |
| スピンドル・ボー ((mm): | 100 | 適用される産業: | 建設材料の店,製造工場,食品・飲料工場,レストラン,エネルギー・鉱業 |
| 展示室の場所: | カナダ アメリカ合衆国 イタリア フランス ドイツ ロシア オーストラリア | 基本構成要素: | ローヤリング,ギア,モーター,ギアボックス,圧力容器 |
| 最大回転長さ (mm): | 3850のmm | 年間: | 2021 |
| 港: | 天津か上海か青島港 | ||

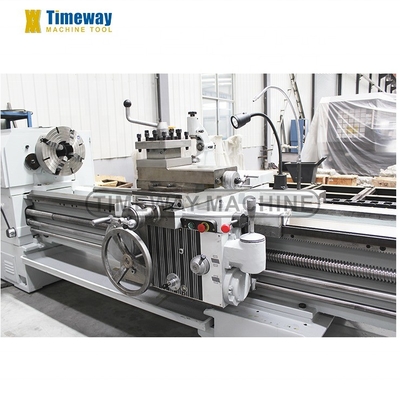

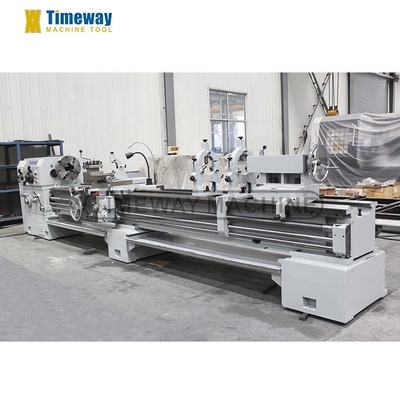

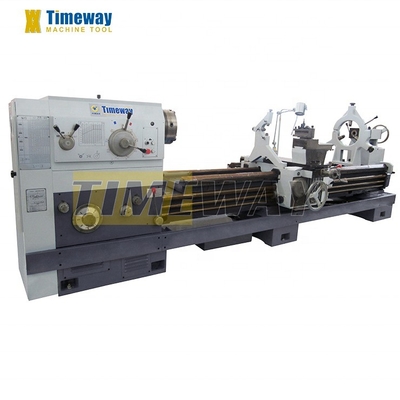

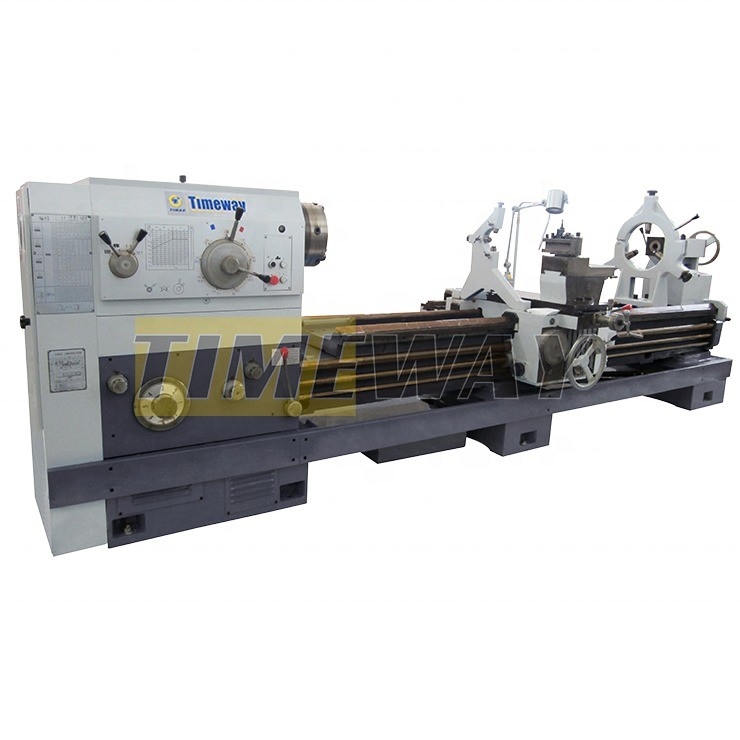

製品の説明
製品説明
特徴:
*横回転機は,内外円筒形表面,円形表面,および他の回転部品を回転するのに適しています.モジュールと半径糸油槽や鍵穴を切ることができます
* 熟成した構造:トーノは固体で,硬さも強さも高く,性能も高く,速度も幅広く,高速で強力な切断が可能である.
* 安定した性能: Tornos は,鋳物,硬い部品,非鉄金属などの大小・中小部品の安定した強度切断に適しています.
* 高い硬さ ベッド: ベッドは鋳造構造のベッドで作られています.内側肋骨は合理的な配置と高い硬さを持っています.ガイドレールが中間周波数消化磨きプロセスを採用する滑りガイド表面では,反爬行ガイドプレート技術が採用され,摩擦減圧係数などのダイナミック特性は最適な状態にあります.低速のクロールを避けるため.
*高硬さと高精度スペンドル: 機械ツールのスペンドルベアリングは有名なブランド製品を採用しています.スピンドルボックスは,熱変形を均等にして,スピンドルの中心部のオフセットを避けるために対称構造を採用熱変形を減らすために,ヘッドストックは油浴サイクルで潤滑されます.メインシャフトの前端は,二方向角接触ボールベアリングの3支柱構造を採用します.精度を向上させ,硬さを高め. ヘッドストック内のギアは,正確な伝送と低騒音を確保するために消し,地付けされています. 適切に組み立てられたスピンドルは,低温上昇の特徴を持っています.熱変形が小さい高精度長期間の動作中に比較的安定した精度を維持します.
*高圧抵抗の平ら床,高品質の鋳鉄を慎重に製造し,レール表面に誘導冷却精密処理,粘着性のあるPTFE電導レールと精密な手作業で.
Φ100mm の大きな穴の穴を通るスペンデル標準; 18 速度の大きな速度範囲で,さまざまな作業部件を加工する.
* 分裂型ベッド構造を採用し,ガイドレールの表面は2つのV型フラットレールを採用し,ベッド幅は550mmで,ベアリング容量は2000kgまであります.
* 熟成した構造:トーノは固体で,硬さも強さも高く,性能も高く,速度も幅広く,高速で強力な切断が可能である.
* 安定した性能: Tornos は,鋳物,硬い部品,非鉄金属などの大小・中小部品の安定した強度切断に適しています.
* 高い硬さ ベッド: ベッドは鋳造構造のベッドで作られています.内側肋骨は合理的な配置と高い硬さを持っています.ガイドレールが中間周波数消化磨きプロセスを採用する滑りガイド表面では,反爬行ガイドプレート技術が採用され,摩擦減圧係数などのダイナミック特性は最適な状態にあります.低速のクロールを避けるため.
*高硬さと高精度スペンドル: 機械ツールのスペンドルベアリングは有名なブランド製品を採用しています.スピンドルボックスは,熱変形を均等にして,スピンドルの中心部のオフセットを避けるために対称構造を採用熱変形を減らすために,ヘッドストックは油浴サイクルで潤滑されます.メインシャフトの前端は,二方向角接触ボールベアリングの3支柱構造を採用します.精度を向上させ,硬さを高め. ヘッドストック内のギアは,正確な伝送と低騒音を確保するために消し,地付けされています. 適切に組み立てられたスピンドルは,低温上昇の特徴を持っています.熱変形が小さい高精度長期間の動作中に比較的安定した精度を維持します.
*高圧抵抗の平ら床,高品質の鋳鉄を慎重に製造し,レール表面に誘導冷却精密処理,粘着性のあるPTFE電導レールと精密な手作業で.
Φ100mm の大きな穴の穴を通るスペンデル標準; 18 速度の大きな速度範囲で,さまざまな作業部件を加工する.
* 分裂型ベッド構造を採用し,ガイドレールの表面は2つのV型フラットレールを採用し,ベッド幅は550mmで,ベアリング容量は2000kgまであります.
仕様 | ユニット | AL-630B | AL-800B | AL-940B | ||||
容量 | ||||||||
ベッドに振り回して | mm | 630 | 800 | 940 | ||||
車両を振り回す | mm | 350 | 520 | 660 | ||||
作業部品の長さ最大 | mm | 500/1000/1500/2000/3000/4000/5000/6000/8000/ 10000 | ||||||
最大回転長さ | mm | 600/850/1350/1850/2850/3850/4850/5850/7850/9850 について | ||||||
隙間を振り回す (オプション) | mm | 830 | 1000 | 1140 | ||||
実際の隙間幅 (オプション) | mm | 300 | 300 | 300 | ||||
ガイドウェイの長さ | mm | 550 | 550 | 550 | ||||
作業部品の最大重量 | 体重 | 2000 | 2000 | 2000 | ||||
スピンドル | ||||||||
スピンドル鼻 | C11 | C11 | C11 | |||||
スピンドルの穴 | mm | 100 | 100 | 100 | ||||
スピンドルの角孔 | メトリック 120 | メトリック 120 | メトリック 120 | |||||
スピンドル速度の範囲 | r/min | 7.5-1000 | 6~800 | 6~800 | ||||
スピンドル回転数 | ステップ | 18 | 18 | 18 | ||||
飼料 | ||||||||
縦進出速度 | mm/r | 0.1-24.32 (64) | 0.1-24.32 (64) | 0.1-24.32 (64) | ||||
交叉供給速度 | mm/r | 0.05-12.16 (64) | 0.05-12.16 (64) | 0.05-12.16 (64) | ||||
鉛のスローピングスロープ | mm | 12 | 12 | 12 | ||||
メトリックスレッドの番号と範囲 | mm | 1〜240 (50) | 1〜240 (50) | 1〜240 (50) | ||||
数字とインチ糸の範囲 | 14から16 | 14から16 | 14から16 | |||||
モジュール糸の番号と範囲 | mm | 0.5-120 (53) | 0.5-120 (53) | 0.5-120 (53) | ||||
編み目数及び編み目範囲 | 28-1 (24) | 28-1 (24) | 28-1 (24) | |||||
速度の速さ | mm/min | 4000 | 4000 | 4000 | ||||
ツールポスト | ||||||||
横スライドの最大移動 | mm | 440 | 540 | 570 | ||||
上部スライドの最大移動 | mm | 200 | 200 | 200 | ||||
ツールの支柱の部分 | mm | 32×32 | 32×32 | 32×32 | ||||
尾根 | ||||||||
尾根の羽 | mm | 100 | 100 | 100 | ||||
尾根羽の移動 | mm | 250 | 250 | 250 | ||||
尾根の羽根の角穴 | MT5 | MT5 | MT5 | |||||
ほか | ||||||||
メインモーター電源 | kw | 11 | 11 | 11 | ||||
長さ | mm | 2958/3275/3725/4225/5225/6275/7355/8355/10275/ 12275 | ||||||
幅 | mm | 1393 | 1473 | 1430 | ||||
高さ | mm | 1537 | 1622 | 1690 | ||||
