詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 6000 | スピンドル速度の範囲 (rpm): | 3.15 - 315 ターンピム |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 755 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 22 |
| 電圧: | 380V、50/60Hz | サイズ (L*W*H): | 9100×2150×1950mm |
| 体重 (kg): | 18000のkg | 保証: | 1 年 |
| 主要 な 売り物: | 高度な硬さ | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア |
| マシンスタイル: | 重作業用水平回転機 | ベッドの幅: | 755mm |
| 最高。工作物の重量: | 6000kg (8000kg) | CW スピンドル速度: | 3.15~315回転/分 (21ステップ) |
| CCW スピンドル速度: | 3.5-291回転/分 (12ステップ) | ツールの柱の回転角: | 90degree |
| ツールセクションのサイズ: | 45X45mm | マシンオイル: | ISO32# オイル |
| 機械の色: | 任意顧客 | 条件: | 新しい |
| スピンドル・ボー ((mm): | 130 | 適用される産業: | 衣料品店,建材店,機械修理店,食品・飲料工場,印刷店,建設業,エネルギー・鉱業,広告会社 |
| 展示室の場所: | エジプト,カナダ,イギリス,アメリカ,イタリア,フランス,ドイツ,ブラジル,ペルー,メキシコ,ロシア,スペイン,モロッコ,チリ,コロンビア,アルジェリア,ルーマニア,ウクライナ,ウズベキスタン,オース | 基本構成要素: | 軸受け、ポンプ、ギヤ、モーター、変速機 |
| 最大回転長さ (mm): | 5850mm | 年間: | 2021 |
| 港: | 中国港 | ||
製品の説明
製品説明
特徴:
トートンは,内側と外側の円筒形表面,円形表面,その他の回転部品を回転させるのに適しています.
一般的に用いられる メートル,インチ,モジュール,線形糸を全て処理し 油槽や鍵盤を切ることができます
熟練した構造: 機械は固い作業であり,硬さも強く,パワーも高く,速度も幅広く,高速で強力な切削が可能である. 安定した性能:鋳造物などの大型・中規模の部品の安定・強い切断に適しています高度硬い床: 床は鋳造構造床で出来ています. 内側肋骨は合理的な配置と高い硬さを持っています.ガイドレールが中間周波数消化磨きプロセスを採用する滑りガイド表面では,反爬行ガイドプレート技術が採用され,摩擦減圧係数などのダイナミック特性は最適な状態にあります.低速のクロールを避けるため.

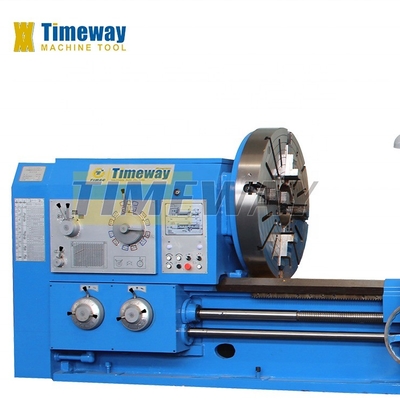

高度な硬さと高精度なスピンドル: 機械ツールのスピンドルベアリングは有名なブランド製品を採用しています.
スピンドルボックスは対称構造を採用し,熱変形を均等にし,スピンドルの中心部の偏移を避ける.
熱変形を軽減するために,ヘッドストックは油浴サイクルで潤滑される.メインシャフトの前端は,二方向角接触ボールベアリングの3支柱構造を採用する.
精度を向上させ 硬さを増やします
正確な送信と低騒音を確保するために,ヘッドストック内のギアが消し,アースされています.よく組み立てられたスピンドルは,低温上昇,小さな
熱変形と高精度により,スピンドルは長期間の動作中に比較的安定した精度を維持します.
高質の鋳鉄で 厳密に製造され 鉄筋表面にインダクションで精密処理され粘着性のあるPTFE電導レールと精密な手作業で.
熱変形と高精度により,スピンドルは長期間の動作中に比較的安定した精度を維持します.
高質の鋳鉄で 厳密に製造され 鉄筋表面にインダクションで精密処理され粘着性のあるPTFE電導レールと精密な手作業で.
フ100mmの大きな穴の穴を通るスペンデル標準
幅広い種類の作業部品を加工するための 18 速度の大きな速度範囲.
分裂型ベッド構造を採用し,ガイドレールの表面は2つのV型フラットレールを採用し,ベッド幅は550mmで,ベアリング容量は2000kgまであります.
仕様 | ユニット | AL-1000B | AL-1250B | AL-1400B | AL-1600B | |||
マックス ベッドに振り向いて | mm | 1000 | 1250 | 1400 | 1640 | |||
マックス 横滑り | mm | 615 | 865 | 1015 | 1250 | |||
センター間の距離 | mm | 1500/2000/3000/4000/5000/6000/8000/10000/12000/- | ||||||
最大回転長さ | mm | 1300/1800/2800/3800/4800/5800/7800/9800/11800/- | ||||||
ベッド幅 | mm | 755 | 755 | 755 | 755 | |||
負荷能力 | 体重 | 6000 (選択: 8000) | 6000 (選択: 8000) | 6000 (選択: 8000) | 6000 (選択: 8000) | |||
スピンドル鼻 | - | A2-15 (8xM22) | A2-15 (8xM22) | A2-15 (8xM22) | A2-15 (8xM22) | |||
スピンドルの穴 | mm | 130 | 130 | 130 | 130 | |||
スピンドル・コーナー | - | メトリック 140 | メトリック 140 | メトリック 140 | メトリック 140 | |||
スピンドル速度範囲 | rpm | 前へ 3.15-315,CW 3.5-291 | ||||||
スピンドル速度ステップ | ステップ | 前へ 21 後へ 12 | ||||||
X/Z軸の飼料種類 | 種類 | 56/56 年 | 56/56 年 | 56/56 年 | 56/56 年 | |||
給餌範囲 | mm | 縦:0.1-12;横:0.05-6;上部ツール・ポスト:0.025-3 | ||||||
メトリックスレッドの範囲 (種類) | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | 1-120 (44) | |||
インチスレッドの範囲 (種類) | TPI | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | |||
モジュールのスレッドの範囲 (種類) | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | |||
直径の糸の範囲 (種類) | DP | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) | |||
ツールベースまでの距離 スピンドルセンター | mm | 48 | 48 | 48 | 48 | |||
ツールの柱の回転角 | ° | ±90° | ±90° | ±90° | ±90° | |||
クロススライド移動 | mm | 520 | 580 | 580 | 630 | |||
上のスライド移動 | mm | 300 | 300 | 300 | 300 | |||
ツールセクションのサイズ | mm | 45×45 | 45×45 | 45×45 | 45×45 | |||
スピードアップ | mm/min | 縦: 3740 横: 1870 上部: 935 | ||||||
尾根の羽の直径 | mm | 160 | 160 | 160 | 160 | |||
テイルストック 羽の移動 | mm | 300 | 300 | 300 | 300 | |||
尾根の羽の角 | - | MT6 | MT6 | MT6 | MT6 | |||
メインモーター電源 | kw | 22 | 22 | 22 | 22 | |||
機械の長さ | mm | 4600/5100/6100/7100/8100/9100/11100/13100/15100/- | ||||||
機械の幅 | mm | 2150 | 2150 | 2150 | 2150 | |||
機械の高さ | mm | 1700 | 1825 | 1950 | 2150 | |||
