2/3軸のデジタル読み取り (DRO) が利用できます.
>>チャック・ガードは利用可能だ.
|
詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 2000 | スピンドル速度の範囲 (rpm): | 36~1600回転/m |
|---|---|---|---|
| 機械加工能力: | 軽量 | ベッドの幅 (mm): | 400 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 7.5 |
| 電圧: | 3ph-380V 50Hz | サイズ (L*W*H): | 3632×975×1270mm |
| 体重 (kg): | 2500kg | 保証: | 1 年 |
| 主要 な 売り物: | 競争力のある価格 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 工件物の最大直径: | 710mm |
| 丸い棒の最大直径: | 300mm | 最高。工作物の長さ: | 2000mm |
| 穴の直径を通るスピンドル: | 105mm | 紡錘の速度範囲: | 36~1600rpm (12ステップ) |
| 十字のスライド旅行: | 320mm | 上のスライド移動: | 145mm |
| 車両の長さ移動: | 2000mm | ツールセクションのサイズ: | 25X25MM |
| 糸加工: | スタンダード | 条件: | 新しい |
| スピンドル・ボー ((mm): | 105 | 適用される産業: | 機械類の修理工場、製造工場、小売り、エネルギー及び鉱山 |
| 展示室の場所: | カナダ,フランス,ドイツ,ブラジル,ペルー,インド,メキシコ,ロシア,モロッコ,ケニア,UAE,コロンビア,ルーマニア,ウクライナ,ウズベキスタン,オーストラリア | 基本構成要素: | 軸受け、ポンプ、ギヤ、モーター、変速機 |
| 最大回転長さ (mm): | 1950のmm | 年間: | 2021 |
| 港: | 中国港 | ||
製品の説明
製品説明
3つのマウントチャック | リビングセンター |
4口チャック | 収縮式回転装置 |
顔面プレート | ドリルチャック |
中心死体 | スピードチェンジツールホルダー |
スレッド追いかけるダイヤル | 2/3軸デジタル読み取り |
スプラッシュガード | チャックカバー |
オイル・ガン | リードスクリューカバー |
作業ランプ | ツールのポストカバー |
冷却システム | ドライブプレート |
安定した休息 | |
休憩を続けて | |
ギアを交換する | |
降ろし袖 | |
フットブレーキ | |
基礎ボルト | |
道具箱と道具 | |
操作説明書 |
仕様 | ユニット | BL-500B | BL-660B | BL-800B |
マックス ベッドに振り向いて | mm | 500 | 660 | 800 |
マックス 横滑り | mm | 300 | 420 | 560 |
マックス ギャップを振り回して | mm | 710 | 870 | 1000 |
ギャップ長さ | mm | 240 | 240 | 240 |
センター間の距離 | mm | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 年 |
最大回転長さ | mm | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
スピンドルの穴 | mm | Φ105 | Φ105 | Φ105 |
スピンドル・コーナー | - | Φ113, 1:20 | Φ113, 1:20 | Φ113, 1:20 |
スピンドル鼻 | - | ISO 702/II 番号8 | ISO 702/II 番号8 | ISO 702/II 番号8 |
スピンドル速度範囲 (ステップ) | rpm | 36-1600 (12) | 36-1600 (12) | 30-1400 (12) |
上のスライド移動 | mm | 145 | 145 | 145 |
クロススライド移動 | mm | 320 | 310 | 320 |
ツールセクションのサイズ | mm | 25×25 | 25×25 | 25×25 |
X軸の高速供給速度 | m/min | 50HZ: 1960HZ: 23 | 50HZ: 1960HZ: 23 | 50HZ: 1960HZ: 23 |
Z軸の高速供給速度 | m/min | 50HZ: 4560HZ: 54 | 50HZ:4.560HZ: 54 | 50HZ: 4560HZ: 54 |
X軸の供給範囲 | mm/r | 0.027-1.07 (65) | 0.027-1.07 (65) | 0.027-1.07 (65) |
Z軸の供給範囲 | mm/r | 0.63-2.52 (65) | 0.63-2.52 (65) | 0.63-2.52 (65) |
メトリックスレッドの範囲 (種類) | mm | 1〜14 (22) | 1〜14 (22) | 1〜14 (22) |
インチスレッドの範囲 (種類) | TPI | 28-2 (25) | 28-2 (25) | 28-2 (25) |
モジュールのスレッドの範囲 (種類) | MP | 0.5-7 (18) | 0.5-7 (18) | 0.5-7 (18) |
直径の糸の範囲 (種類) | DP | 56-4 (24) | 56-4 (24) | 56-4 (24) |
尾根の羽の直径 | mm | Φ75 | Φ75 | Φ90 |
テイルストック 羽の移動 | mm | 150 | 150 | 150 |
尾根の羽の角 | - | MT5 | MT5 | MT5 |
メインモーター電源 | kw | 7.5 | 7.5 | 7.5 |
スピードフードモーターの電源 | kw | 0.3 | 0.3 | 0.3 |
冷却液ポンプのモーターパワー | kw | 0.12 | 0.12 | 0.12 |
機械の長さ | mm | 2382/2632/3132/3632/4632 について | 2382/2632/3132/3632/4632 について | 3365/4365 |
機械の幅 | mm | 975 | 975 | 1340 |
機械の高さ | mm | 1270 | 1450 | 1490 |
機械の重量 | 体重 | 2050/2100/2300/2500/2900 | 2150/2200/2400/2600/3000 | 3000/3200 |

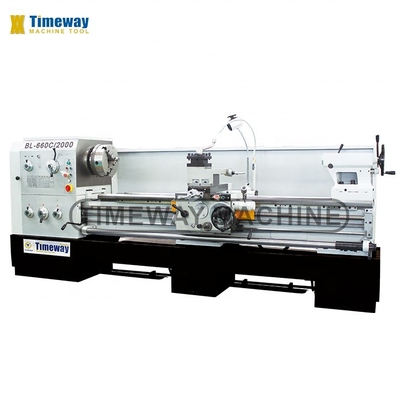

機械の詳細
シリーズギャップベッドターネは,内部および外部のターニング,角型ターニング,および他の回転部品のターニング,端面ターニングなどのすべての種類のターニング作業に適しています.また,あらゆる種類の糸を回す: インチ,メトリック,モジュールとDP; 掘削,リミング,タッピング,溝のブローリングを行います.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 標準的な3つ歯周回転車,迅速に固定作業部品;
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 肋骨のあるベッドは高品質の鋳鉄で作られています.
>> ガイドウェイのレールは硬化され,硬さはHRC52まで
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 1つのハンドルでX/Z軸に自動フィードと高速フィード

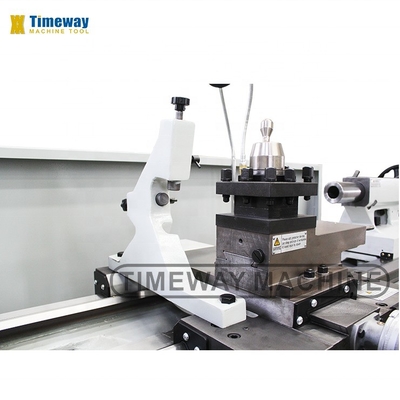

> アメリカ型,ヨーロッパ型イタリア型選択可能な快速交換ツールポスト
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

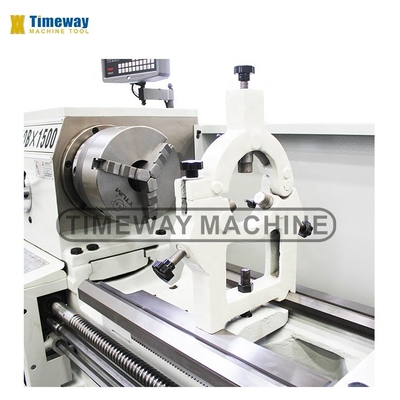

>> 安定した休憩とフォロー休憩は,フラットベッドターンに標準装備されています.
手動式尾根ストックはすぐにロックして解けることができます.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>サイズ測定装置が利用可能なので,Z方向で自動停止を実現できます.
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um
スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品(CNC横回機のみ):
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切ることによって,機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
わたしたち を 選ぶ の は なぜ です か
レニショウレーザーインターフェロメーター (CNC水平回転機のみ):
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
