詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 1500 | スピンドル速度の範囲 (rpm): | 25 - 2000回転/m |
|---|---|---|---|
| 機械加工能力: | 小さいタイプ | ベッドの幅 (mm): | 300 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 5.5 |
| 電圧: | 220/380V/400V/415V/440V | サイズ (L*W*H): | 2750×1080×1370mm |
| 体重 (kg): | 1810kg | 保証: | 1 年 |
| 主要 な 売り物: | 操作 が 簡単 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | CNCでもなくとも: | 普通の |
| オートマティックグレード: | 半自動 | 機械の種類: | 小型平床回転機 |
| 機械の色: | オーダーメイド | 精度: | IT6級 |
| スピンドルテーパー: | MT6 | 紡錘の鼻: | D1-6 |
| スピンドル速度: | 25〜2000 (12ステップ) | 尾根の羽の直径: | 60mm |
| テイルストック クイール 旅行: | 130MM | 条件: | 新しい |
| スピンドル・ボー ((mm): | 58 | 適用される産業: | 衣料品店,建材店,機械修理店,農場,家庭用,小売,エネルギー,鉱業 |
| 展示室の場所: | カナダ,アメリカ合衆国,イタリア,フランス,ドイツ,ブラジル,メキシコ,ロシア,スペイン,アルジェリア,ルーマニア,ウクライナ,ウズベキスタン,オーストラリア | 基本構成要素: | 軸受け、ギヤ、モーター |
| 最大回転長さ (mm): | 1500mm | 年間: | 2021 |
| 港: | 上海港 | ||
製品の説明
製品説明
3つのマウントチャック | リビングセンター |
4口チャック | 収縮式回転装置 |
顔面プレート | ドリルチャック |
死んだ中心部 | スピードチェンジツールホルダー |
スレッド追いかけるダイヤル | 2/3軸デジタル読み取り |
スプラッシュガード | チャックカバー |
オイル・ガン | リードスクリューカバー |
作業ランプ | ツールのポストカバー |
冷却システム | ドライブプレート |
安定した休息 | |
休憩を続けて | |
ギアを交換する | |
降ろし袖 | |
フットブレーキ | |
基礎ボルト | |
道具箱と道具 | |
操作説明書 |
仕様 | ユニット | CL-410 | CL-460 |
マックス ベッドに振り向いて | mm | 410 | 460 |
マックス 横滑り | mm | 220 | 270 |
マックス ギャップを振り回して | mm | 640 | 690 |
センター間の距離 | mm | 1000/1500/ 2000 年 | 1000/1500/ 2000 年 |
ギャップ長さ | mm | 165 | 165 |
ベッド幅 | mm | 300 | 300 |
スピンドル鼻 | - | D1〜6 | D1〜6 |
スピンドルの穴 | mm | 58 | 58 |
スピンドル・コーナー | - | MT6 | MT6 |
スピンドル速度範囲 (ステップ) | rpm | 25〜2000年 (12) | 25〜2000年 (12) |
上のスライド移動 | mm | 128 | 128 |
クロススライド移動 | mm | 285 | 285 |
ツールセクションのサイズ | mm | 25×25 | 25×25 |
リードスクリュー | - | 40x4T.P.I. またはピッチ 6mm | 40x4T.P.I. またはピッチ 6mm |
縦断的な給餌範囲 | mm/rev | 0.031-1.7 (42) | 0.031-1.7 (42) |
交叉供給範囲 | mm/rev | 0.014-0.784 (42) | 0.014-0.784 (42) |
メトリックスレッドの範囲 (種類) | mm | 0.1-14 (41) | 0.1-14 (41) |
インチスレッドの範囲 (種類) | TPI | 2-112 (60) | 2-112 (60) |
直径の糸の範囲 (種類) | DP | 4-112 (50) | 4-112 (50) |
モジュールのスレッドの範囲 (種類) | MP | 0.1-7 (34) | 0.1-7 (34) |
尾根の羽の直径 | mm | 60 | 60 |
テイルストック 羽の移動 | mm | 130 | 130 |
尾根の羽の角 | - | MT4 | MT4 |
メインモーター電源 | kw | 5.5 | 5.5 |
冷却液ポンプの電力を | kw | 0.1 | 0.1 |
機械の寸法 (LxWxH) | cm | 220/275/325×108×134 | 220/275/325×108×137 |
パッケージのサイズ (LxWxH) | cm | 225/280/330×112×162 | 225/280/330×112×162 |
純重量 | 体重 | 1580/1745/1900 年 | 1645/1810/1965 年 |
総重量 | 体重 | 1844/2049/2229 | 1910/2115/2295 年 |

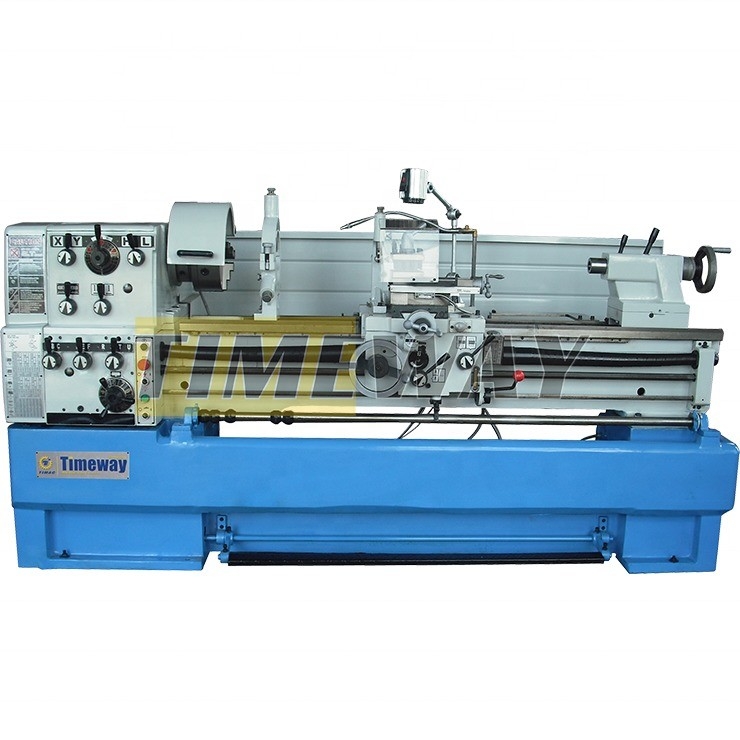

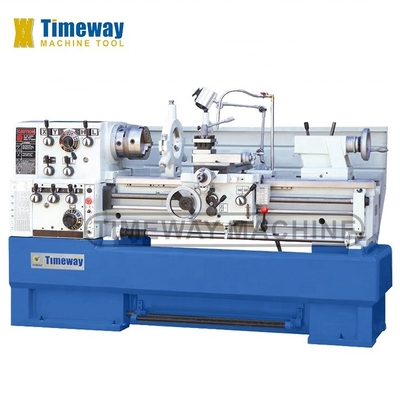

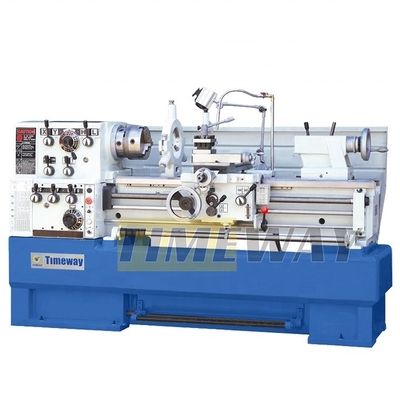

機械の詳細
機械の特徴:
このシリーズのユニバーサルセンタートートンは,小規模から中規模のターニングワークのための素晴らしいモデルです.その基本的な構成でさえ,3つの口頭チャックなどの重要なアクセサリーを含んでいます.安定して休憩を続けてこのモデルは,非生産的な時間を削減するために,このモデルも2または3軸デジタル読み取りで装備することができます.
感应性硬化 磨かれた灰色鋳鉄の機械床
電気機械式フットブレーキは 停滞時間を大幅に短縮します
高品質の角球ベアリングを搭載した 最先端のメインスピンドルベアリング

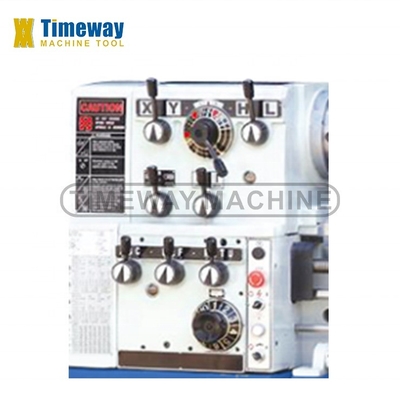

簡単でスムーズで正確に調整可能な速度とフィード設定
硬化・磨きされた歯車と軸,また,飼料の歯車ユニット.
中心に位置する 論理的なスイッチ リードスクリューとフィード棒の フィードとスレッド

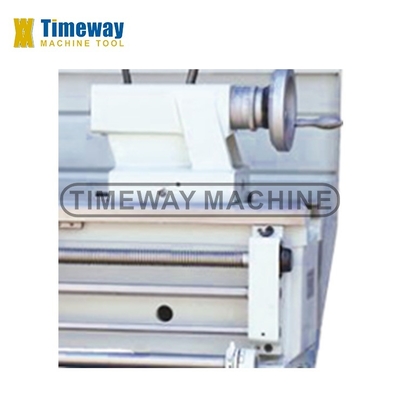

角回転のための調整可能な尾根,手輪機能調整可能なスケール ((0.02mm).
切断可能なブリッジは,大きな直径の作業部品の加工を可能にします.
頭輪は高品質の鋼筋製で,HRC50以上硬化されている.
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um
スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品(CNC横回機のみ):
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切ることによって,機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
わたしたち を 選ぶ の は なぜ です か
レニショウレーザーインターフェロメーター (CNC水平回転機のみ):
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
