詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 8000 | スピンドル速度の範囲 (rpm): | 0.8 - 160回転/分 |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 1600 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 75 |
| 電圧: | 220V/380V/415V/440V | サイズ (L*W*H): | 13577×2479×2580ミリ |
| 体重 (kg): | 35000のkg | 保証: | 1 年 |
| 主要 な 売り物: | 高度な硬さ | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 最高。ベッド上の振動: | 2000mm |
| 最高。十字のスライド上の振動: | 1600mm | マックス スピンドルトルク: | 80000N.m |
| マックス 作業部品の重量: | 25/32/40トン | 4つのマウスのチャックサイズ: | 1600/1800mm |
| スピンドル速度ステップ: | stepless | X軸旅行: | 725mm |
| トップツール 旅行後: | 600mm | Z軸旅行: | 8000mm |
| 床の色: | オーダーメイド | 条件: | 新しい |
| 適用される産業: | ホテル,衣装店,建材店,機械修理店,製造工場,エネルギー・鉱業 | 展示室の場所: | カナダ,イギリス,アメリカ,イタリア,フランス,ドイツ,スペイン,南アフリカ,オーストラリア |
| 基本構成要素: | 軸承,ポンプ,ギア,モーター,ギアボックス,圧力容器 | スピンドル・ボー ((mm): | 85 |
| 最大回転長さ (mm): | 7800のmm | 年間: | 2021 |
| 港: | 中国の港 | ||
製品の説明

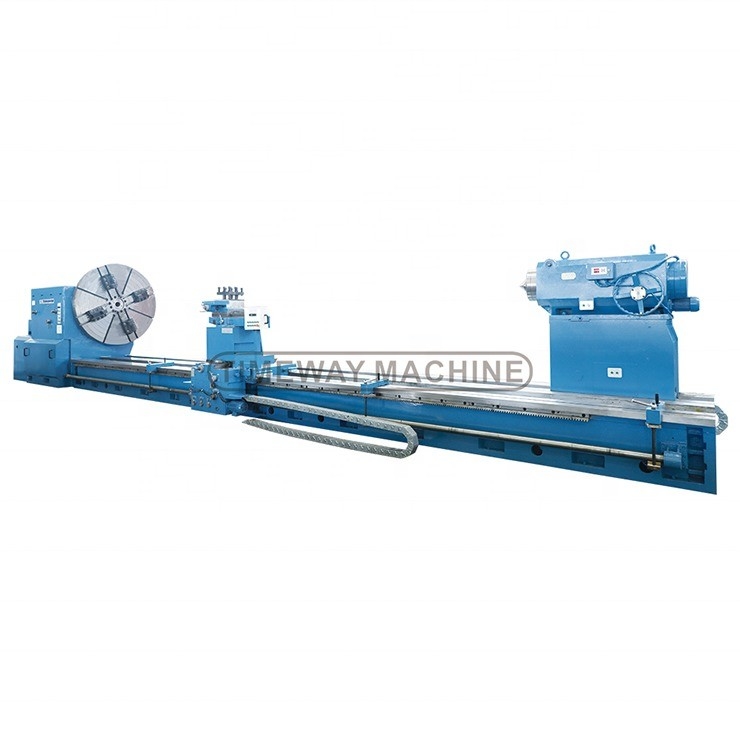

| 特殊サプライヤー 大型ローラー用 スイング直径回転回転回転機
AL-2000Hx8000
|
| 適用:大きなローラーを切る |
| |
| 標準装備品:
| 選択用アクセサリー: |
|
|
|
| 技術パラメータ: |
| 仕様 | ユニット | AL-2000H | AL-2500H |
| マックス ベッドに振り向いて | mm | 2000 | 2500 |
| マックス 横滑り | mm | 1600 | 2200 |
| センター間の距離 | mm | 3000~20000 | 3000~20000 |
| マックス.チャックのトルク | N.m | 80000 | 80000 |
| ベッド幅 | mm | 1600 (3 スライドウェイ) | 1600 (3 スライドウェイ) |
| 負荷能力 | トン | 32 | 32 |
| スピンドル・コーナー | - | 75° | 75° |
| チャック直径 | mm | 1600年から1800年 | 1600/1800/2000 年 |
| スピンドル速度範囲 | rpm | 0.8-160 (ステップレス) | 0.8-160 (ステップレス) |
| 縦方向の餌範囲 | mm | 0.125-48 (18) | 0.125-48 (18) |
| 交差餌の範囲 | mm | 0.063-24 (18) | 0.063-24 (18) |
| メトリックスレッド | mm | 2〜40 | 2〜40 |
| インチ糸 | TPI | 1〜14 | 1〜14 |
| モジュールの糸 | MP | 1.5-20 | 1.5-20 |
| 横スライドの最大移動 | mm | 725 | 800 |
| 上部スライドの最大移動 | mm | 600 | 600 |
| ツールの支柱の部分 | mm | 70×70 | 70×70 |
| 尾根の羽の直径 | mm | 300 | 300 |
| テイルストック 羽の移動 | mm | 300 | 300 |
| 尾根の羽の角 | - | 1001つ目は7 | 1001つ目は7 |
| テイルストック速食速度 | mm/min | 3000 | 3000 |
| 尾羽の速食速度 | mm/min | 664 | 664 |
| メインモーター電源 | kw | 75 | 75 |
| 機械の長さ | mm | 13577〜21577 | 13577〜21577 |
| 機械の幅 | mm | 2479 | 2515 |
| 機械の高さ | mm | 2580 | 2655 |
| 特徴: |
この回転機は25/32/40トンの負荷容量を持つ汎用回転機で,使用されたロールサポートと安定した休憩後,負荷容量は40トンです.高速鋼と硬合金鋼のツールに適しています.異なる材料の軸の部品,円筒形と円形の部品,回転外輪,端面,スロットリング,切断,上部ツールホルダー (吊り輪を通して) を使って,長さ600mm未満の様々な糸を回す.
1.床は,高級鋳鉄 (HT300) で1回鋳造で鋳造された統合箱状の三角形鉄道構造です. 2回の老化処理の後,安定性は良好です.ガイドレールの幅は1600mm輸入されたガイド磨き機による精密磨きは,長寿命,高精度,良好な保持を保証します..
2. 機械ツールの主駆動メカニズムは75KWの直流モーターによって駆動される.変速制御モードの総速度比は1:22.23段階の速度変化で,機械と電気の速度比は1です.200スピンドルは0.8~160r/minのステップレス速度調節範囲を得ます.
3.光棒を通ってフードシステムがメインドライブに接続され,フードがスピンドル速度と直接関係し,フード速度は選択に便利です.
4.尾根の羽は回転可能な構造で 中心部が磨かれ熱が減る.
5.電動移動尾筋を装備した機械ツール標準,操作者の労働強度を削減し,作業効率を向上させる.
6この一連の機械は,閉ざされた中央枠と開いた中央枠という2種類の中央枠を供給します.
7.機械の前と後ろに高精度ラックが2列設置されています. 前ラックは,回転糸を実現するために,キャリッジフィードを動かす.そしてラックの後ろ列は,モーター化された動きのために尾根を動かす.
8.高度な硬さと高精度なスピンドル: 機械ツールのスピンドルベアリングは国内で有名なブランド製品を採用しています.スピンドルボックスは,熱変形を均等にして,スピンドルの中心部のオフセットを避けるために対称構造を採用熱変形を減らすために,ヘッドストックは油浴サイクルで潤滑されます.ヘッドストックのギアは,正確な伝達と低騒音を確保するために消し,接地されます.よく組み合わさったスピンドルは,低温上昇の特徴を持っています熱変形が小さく,高精度で,スピンドルは長期間の動作中に比較的安定した精度を保ちます.
| 機械の詳細: |
| スピンドルボックス: 巨大なターンでは,穴直径85mmのスピンドル,箱分割構造,高い接触硬さ; 前後サポートタイプ2点サポート機械構造を使用するスピンドル,軸外走と軸外走高周波の消し,高精度の磨き,高精度,スムーズな動作,低騒音.
|
|
|
DC 75KW メインモーター:
重作業 lathesは,ステップレスでスピンドル速度0.8-160rpmを獲得することができます. 主なトランスミッション構造は,DC 75KWのメインモーターによって駆動されます.重量切断用の大きなトルクと強い回転力圧力と磁気を調整することで スピンドル速度を調整する.
|
| |
|
輸送:
ターンフードシステムは,光棒を通してメインドライブに接続されているので,フードが直接スピンドル速度と関連しており,フード速度は選択に適しています. 巨大な重作業ターンに 2列の高精密ラックが設置されています. 前方のラックが車輪のフードを動かし,ターニングシートを実現します.そして,後ろのラックドライブ 敵のモーター化された動き. |
|
|
3つのスライドレール:

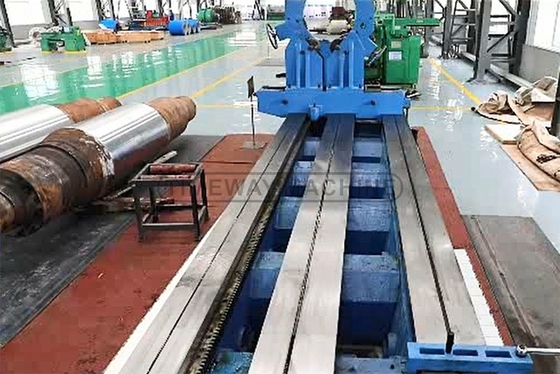

大きな重荷は3つのスライドウェイレール構造を採用し,ベッド幅は1600mmまで,高硬さと強い抗振動で,負荷容量は40tonsです.ターンのレイルは中周波硬化 (HRC68) を採用する.耐久性,高硬さ,そして安定性がある. |
|
|
テイルストック
高硬さと大きな負荷能力 尾根直径: 400mm 中央角の角: 75° 尾根の有効移動: 300mm 尾根の横移動筋: 15mm |
|
|
安定した休憩とロールサポート:
巨大なターンは標準で安定した休憩装置を装備しており,ローラーサポートは顧客の選択によりオプションです. |
|
|
電気キャビネット:
電気部品に CEマークを付けます |
|
| クリネットのサイト: |
| 運送準備中 |
| なぜタイムウェイマシンを選んだのか? |
Q:なぜTIMEWAY MACHINEを選んだのか?
A: その通り1 競争力のある価格で高品質
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: その通りはい,我々は非常に厳格な品質管理部門を確立しました 良い品質を保証するために.
Q: MOQは?
A: その通り1セット (低コストの機械は1セット以上)
Q: 支払い条件はどうですか?
A: その通り(1) T/Tで30%の先払いと70%の残金で出荷前に支払わなければなりません.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: その通り保証期間は配達から1年です. 期間を超えても,私たちはマシンに生涯サービスを提供します.
