詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 1000/1500/2000 | スピンドル速度の範囲 (rpm): | 25 - 2000回転/m |
|---|---|---|---|
| 機械加工能力: | 軽量 | ベッドの幅 (mm): | 300 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 5.5 |
| 電圧: | 220V/380V | サイズ (L*W*H): | 2200/2750/3250×1080×1370 |
| 体重 (kg): | 1645kg | 保証: | 1 年 |
| 主要 な 売り物: | 高度な硬さ | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | ギャップ長さ: | 165mm |
| 紡錘の速度範囲: | 25~2000回転 | 最高。ギャップ上の振動: | 690mm |
| ベッドの幅: | 300mm | 十字のスライド旅行: | 285mm |
| 中心間の間隔: | 1000/1500/ 2000mm | 最高。十字のスライド上の振動: | 270mm |
| 縦断的な給餌範囲: | 0.031-1.7 (42)mm/rev | 交叉供給範囲: | 0.014-0.784 (42) mm/rev |
| パッケージのサイズ (LxWxH): | 225/280/330×112×162cm | 条件: | 新しい |
| スピンドル・ボー ((mm): | 58 | 適用される産業: | ホテル,衣装店,建材店,機械修理店,製造工場,食品飲料工場,農場,家庭用,小売,食品店,印刷店,建設工事エネルギーと鉱業食品・飲料店 広告会社 |
| 展示室の場所: | アメリカ合衆国,イタリア,フランス,ドイツ,パキスタン,インド,メキシコ,ロシア,チリ,UAE,南アフリカ,オーストラリア | 基本構成要素: | ローヤリング,ポンプ,ギア,モーター,ギアボックス,エンジン |
| 最大回転長さ (mm): | 1900のmm | 年間: | 2020 |
製品の説明

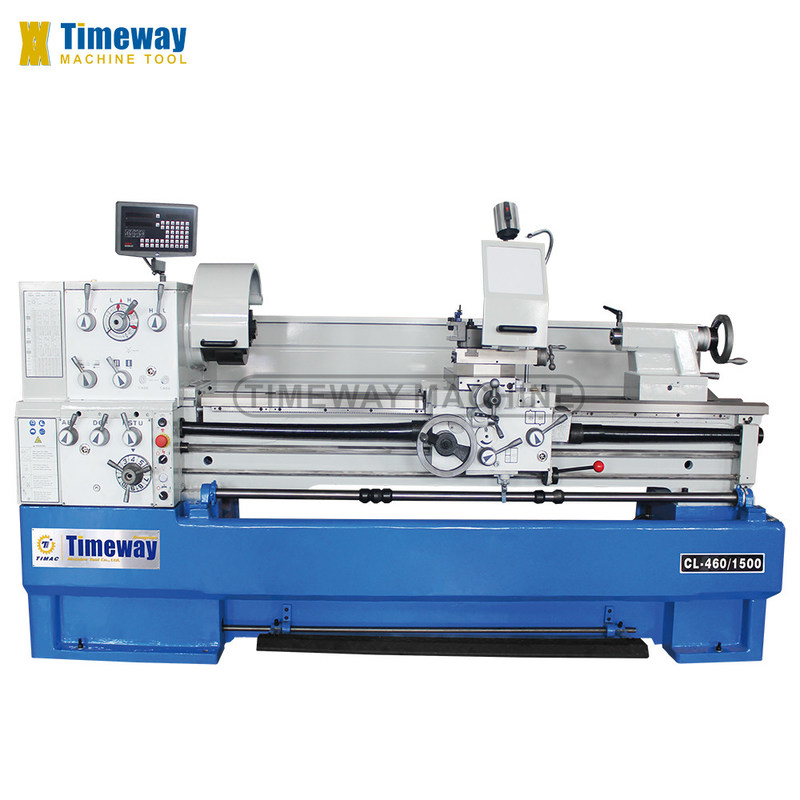

高精度ギアヘッド ギャップベッドターン
(CL-410,CL-460,CL-510Q)
特徴:
このシリーズのユニバーサルセンタートートンは,小規模から中規模のターニングワークのための素晴らしいモデルです.その基本的な構成でさえ,3つの口頭チャックなどの重要なアクセサリーを含んでいます.安定して休憩を続けてこのモデルは,非生産的な時間を削減するために,このモデルも2または3軸デジタル読み取りで装備することができます.
1.感应性硬化 磨かれた灰色鋳鉄の機械床
2.電気機械式フットブレーキは 停滞時間を大幅に短縮します
3.高品質の角球ベアリングを搭載した 最先端のメインスピンドルベアリング
4.簡単でスムーズで正確に調整可能な速度とフィード設定
5.硬化・磨きされた歯車と軸,また,飼料の歯車ユニット.
6.中心に位置する 論理的なスイッチ リードスクリューとフィード棒の フィードとスレッド

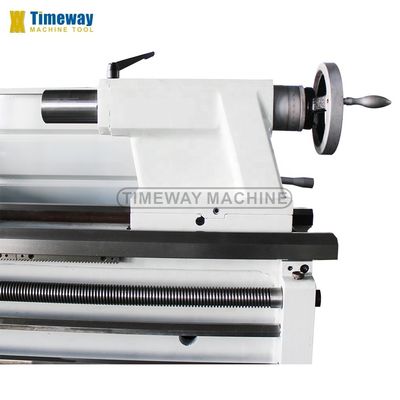

7.角回転のための調整可能な尾根,手輪機能調整可能なスケール ((0.02mm).
8.切断可能なブリッジは,大きな直径の作業部品の加工を可能にします.
9.頭輪は高品質の鉄筋で作られ,HRC 48°以上硬化されている.
パラメーター:
| 仕様 | ユニット | CL-410 | CL-460 | CL-510Q |
| マックス ベッドに振り向いて | mm | 410 | 460 | 510 |
| マックス 横滑り | mm | 220 | 270 | 320 |
| マックス ギャップを振り回して | mm | 640 | 690 | 738 |
| センター間の距離 | mm | 1000/1500/ 2000 年 | 1000/1500/ 2000 年 | 1000/1500/2000 年 |
| ギャップ長さ | mm | 165 | 165 | 165 |
| ベッド幅 | mm | 300 | 300 | 300 |
| スピンドル鼻 | - | D1〜6 | D1〜6 | D1-8 |
| スピンドルの穴 | mm | 58 | 58 | 80 |
| スピンドル・コーナー | - | MT6 | MT6 | MT7 |
| スピンドル速度範囲 (ステップ) | rpm | 25〜2000年 (12) | 25〜2000年 (12) | 25-1700 (12) |
| 上のスライド移動 | mm | 128 | 128 | 130 |
| クロススライド移動 | mm | 285 | 285 | 305 |
| ツールセクションのサイズ | mm | 25×25 | 25×25 | 25×25 |
| リードスクリュー | - | 40x4T.P.I. またはピッチ 6mm | 40x4T.P.I. またはピッチ 6mm | 40x4T.P.I. またはピッチ 6mm |
| 縦断的な給餌範囲 | mm/rev | 0.031-1.7 (42) | 0.031-1.7 (42) | 0.031-1.7 (42) |
| 交叉供給範囲 | mm/rev | 0.014-0.784 (42) | 0.014-0.784 (42) | 0.014-0.784 (42) |
| メトリックスレッドの範囲 (種類) | mm | 0.1-14 (41) | 0.1-14 (41) | 0.1-14 (41) |
| インチスレッドの範囲 (種類) | TPI | 2-112 (60) | 2-112 (60) | 2-112 (60) |
| 直径の糸の範囲 (種類) | DP | 4-112 (50) | 4-112 (50) | 4-112 (50) |
| モジュールのスレッドの範囲 (種類) | MP | 0.1-7 (34) | 0.1-7 (34) | 0.1-7 (34) |
| 尾根の羽の直径 | mm | 60 | 60 | 60 |
| テイルストック 羽の移動 | mm | 130 | 130 | 130 |
| 尾根の羽の角 | - | MT4 | MT4 | MT4 |
| メインモーター電源 | kw | 5.5 | 5.5 | 5.5 |
| 冷却液ポンプの電力を | kw | 0.1 | 0.1 | 0.1 |
| 機械の寸法 (LxWxH) | cm | 220/275/325×108×134 | 220/275/325×108×137 | 230/275/325×111×137 |
| パッケージのサイズ (LxWxH) | cm | 225/280/330×112×162 | 225/280/330×112×162 | 235/280/330×112×153 |
| 純重量 | 体重 | 1580/1745/1900 年 | 1645/1810/1965 年 | 第144条 第144条 第144条 |
| 総重量 | 体重 | 1844/2049/2229 | 1910/2115/2295 年 | 1711/1916/2045 年 |
標準装備品:
スレッド追いかけるダイヤル
スプラッシュガード
オイル・ガン
作業ランプ
冷却システム
安定した休息
休憩を続けて
ギアを交換する
降ろし袖
フットブレーキ
基礎ボルト
ツールボックス & ツール
操作説明書
選択用アクセサリー:
リビングセンター
収縮式回転装置
ドリルチャック
スピードチェンジツールホルダー
2/3軸デジタル読み取り
チャックカバー
リードスクリューカバー
ツールのポストカバー
ドライブプレート
デルタ周波数インバーター
オプション装備:

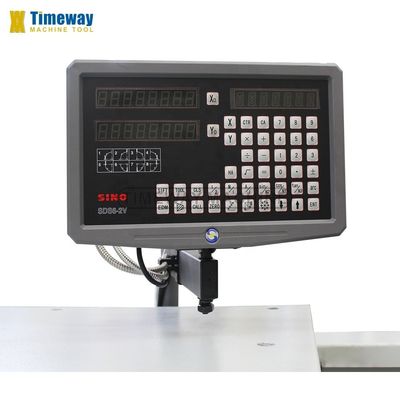

デジタル読み取りシステム (DRO)

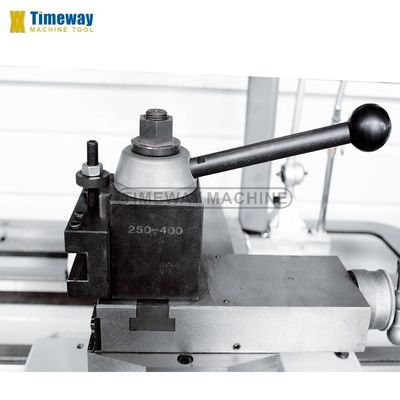

迅速に交換ツールポストとホルダー
収縮式回転装置
詳細画像:
| | |
| | |
| | |
| | |
