>2/3軸デジタル読み取り (DRO) が利用可能である.
> チャック・ガードは利用可能だ.
|
詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 2000 | スピンドル速度の範囲 (rpm): | 20~1200回転/m |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 330 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 5.5 |
| 電圧: | 220vから480v | サイズ (L*W*H): | 3450×1150×1750mm |
| 体重 (kg): | 2100のkg | 保証: | 1 年 |
| 主要 な 売り物: | オートマティック | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | CNCでもなくとも: | 普通の |
| 最高。ベッド上の振動: | 600mm | 最高。十字のスライド上の振動: | 360mm |
| マックス ギャップを歌って: | 730mm | ギャップ幅: | 260mm |
| 用具のポスト: | 手動 4 ステーション ツール スタンド | 最大 ツールの刃の大きさ: | 25X25MM |
| 中心間距離: | 1000/1500/2000/3000mm | マシンスタイル: | 横平床の機械回転機 |
| 機械の色: | 選択可能 | 条件: | 新しい |
| スピンドル・ボー ((mm): | 103 | 適用される産業: | 衣装店,レストラン,家庭用,小売,食品店,建設工事,エネルギー&鉱業 |
| 展示室の場所: | カナダ,アメリカ合衆国,イタリア,ドイツ,ブラジル,メキシコ,ロシア,スペイン,モロッコ,チリ,コロンビア,ルーマニア,ウクライナ,ウズベキスタン,オーストラリア | 基本構成要素: | 軸受け、ポンプ、ギヤ、モーター、変速機 |
| 最大回転長さ (mm): | 1850mm | 年間: | 2021 |
| 港: | 中国港 | ||
製品の説明
製品説明
3つのマウントチャック | リビングセンター |
4口チャック | 収縮式回転装置 |
顔面プレート | ドリルチャック |
死んだ中心部 | スピードチェンジツールホルダー |
スレッド追いかけるダイヤル | 2/3軸デジタル読み取り |
スプラッシュガード | チャックカバー |
オイル・ガン | リードスクリューカバー |
作業ランプ | ツールのポストカバー |
冷却システム | ドライブプレート |
安定した休息 | |
休憩を続けて | |
ギアを交換する | |
降ろし袖 | |
フットブレーキ | |
基礎ボルト | |
道具箱と道具 | |
操作説明書 |
仕様 | ユニット | FL-400D | FL-500D | FL-600D | FL-660D | |||||
マックス ベッドに振り向いて | mm | 400 | 500 | 600 | 660 | |||||
マックス 横滑り | mm | 225 | 325 | 360 | 420 | |||||
マックス スイング ギャップ | mm | 530 | 630 | 730 | 790 | |||||
実際の隙間長さ | mm | 260 | ||||||||
中心距離 | mm | 1000/1500/2000/3000 | ||||||||
ベッド幅 | mm | 330 | ||||||||
スピンドルホール | mm | 103mm | ||||||||
スピンドル鼻 | - | ISO-D11 | ||||||||
スピンドル・コーナー | - | メトリック 115mm | ||||||||
スピンドル速度 | rpm | 20-1200 (15ステップ) | ||||||||
メトリックスレッドの範囲 | mm | 0.5-28mm (66Kinds) | ||||||||
インチスレッドの範囲 | T.P.I. | 1-56TPI (66種類) | ||||||||
モジュールのスレッド範囲 | M.P. | 0.5-3.5MP (33種類) | ||||||||
直径の糸の範囲 | D.P. | 8-56D.P (33種類) | ||||||||
縦断的な給餌範囲 | mm/rev | 0.072-4.038 (66種類) | ||||||||
交叉供給範囲 | mm/rev | 0.036-2.019 (66種類) | ||||||||
上部スライドの最大移動 | mm | 130 | ||||||||
横スライドの最大移動 | mm | 300 | ||||||||
道具の最大サイズ (W x H) | mm | 25 × 25 | ||||||||
尾根の袖の直径 | mm | 65 | ||||||||
尾根の袖の角形 | - | モース5 | ||||||||
テイルストック 袖移動 | mm | 120 | ||||||||
メインモーター | kw | 5.5 (オプション: 7.5) | ||||||||
冷却液ポンプのモーターパワー | kw | 0.125 | 0.125 | 0.125 | 0.125 | |||||
高速モーターパワー | kw | 0.12 | 0.12 | 0.12 | 0.12 | |||||
純重量/総重量 | ||||||||||
1000mm | 体重 | 1600/2000 年 | 1650/2050 年 | 1750/2150 | 1850年から2050年 | |||||
1500mm | 体重 | 1800/2200 | 1850年から2050年 | 1950年 2350年 | 2050/2450 年 | |||||
2000mm | 体重 | 1950年 2350年 | 2000/2400 年 | 2100/2500 | 2200/2600 | |||||
3000mm | 体重 | 2100/2500 | 2150/2550 | 2250/2650 | 2350/2750 | |||||
パッケージのサイズ ((LxWxH) | mm | 2450/2950/3450/4450 × 1150 × 1750 | ||||||||
機械の詳細

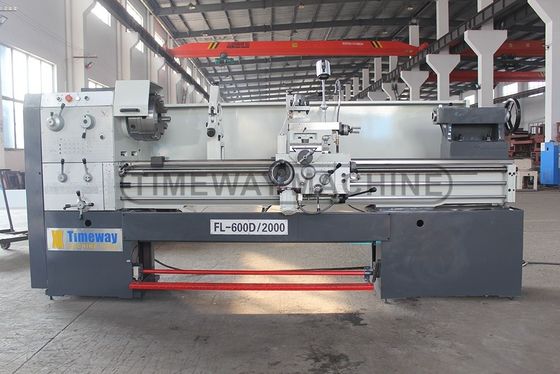

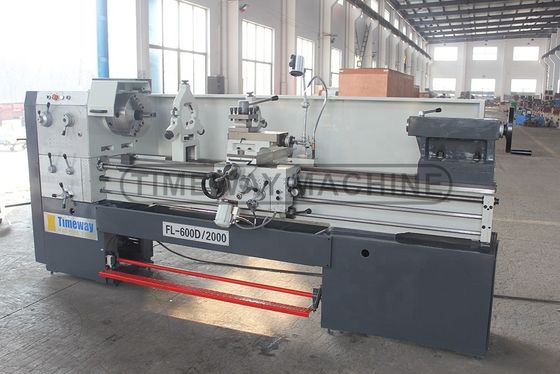

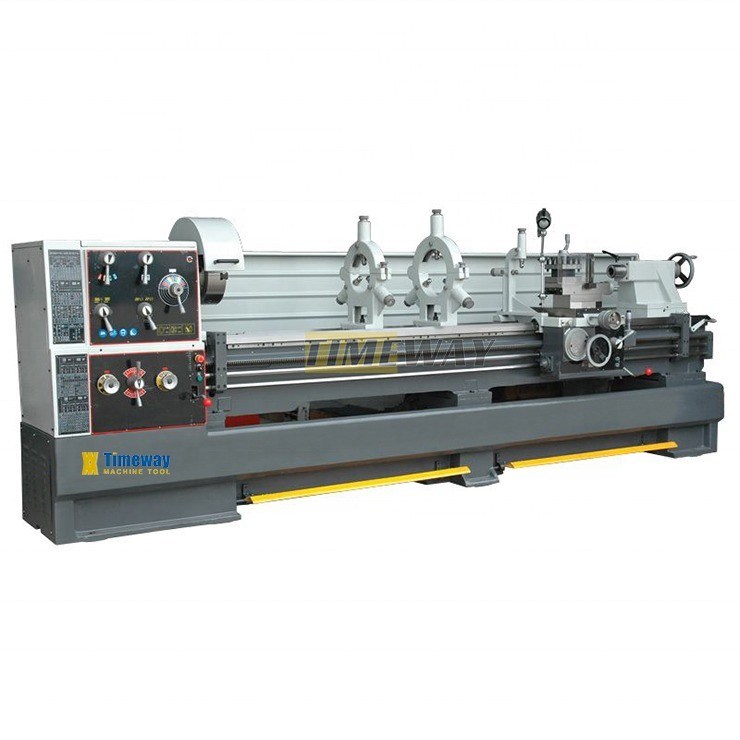

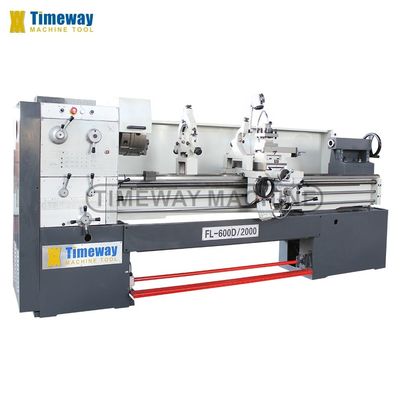

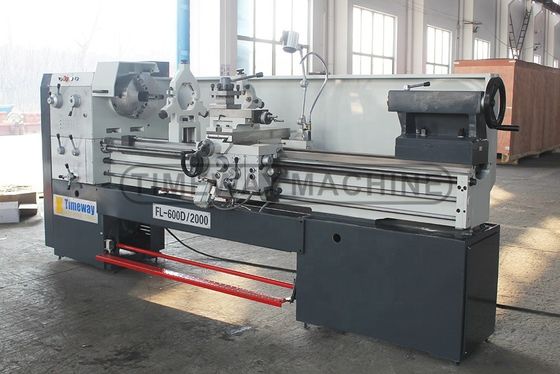

このシリーズのトートンは,中規模のターニングワークのための有名なモデルです.その基本的な構成でさえ,3つの口首チャック,安定した休憩とフォロー休憩,ギア変更など,重要なアクセサリーを含んでいます.このモデルの適用範囲を大幅に拡大非生産的な時間を減らすため,このモデルは2軸または3軸のデジタル読み取り装置も装備できます.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>標準の3つ歯の回転車,作業部位を素早く固定する
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
> 肋骨のあるベッドは高品質の鋳鉄で作られています.
> ガイドウェイのレールは硬化され,硬度はHRC52まで
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> X/Z軸の自動フィードと高速フィード
> アメリカ型,ヨーロッパ型イタリア型選択可能な快速交換ツールポスト
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 機械回転器は耐磨ベルトを通ってブレーキを押して,スピンドルを素早く停止させる.
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um
スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品(CNC横回機のみ):
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切ることによって,機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
わたしたち を 選ぶ の は なぜ です か
レニショウレーザーインターフェロメーター (CNC水平回転機のみ):
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
