詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 5000 | スピンドル速度の範囲 (rpm): | 7.5 - 1000回転/m |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 550 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 11 |
| 電圧: | クズモジ | サイズ (L*W*H): | 7355×1393×1537mm |
| 体重 (kg): | 7300のKG | 保証: | 1 年 |
| 主要 な 売り物: | 高精度 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 床の色: | 命令として |
| ローター機能: | 回転部品の切断 | 直径の処理: | 630のMM |
| 輸送上の加工直径: | 350 mm | 交差点: | 440mm |
| 縦軸: | 5000のmm | クロス・ラピッド・フィード速度: | 2000mm/min |
| 縦軸速速供給速度: | 4000 mm/min | メトリックスレッドの切断: | 1〜240mm (50種類) |
| インチスレッドを切る: | 14-1 TPI (26種類) | 販売後サービス: | オンラインサポート ビデオ技術サポート |
| 保証後のサービス: | ビデオ技術サポート,オンラインサポート,スペアパーツ,現地整備・修理サービス | 地元サービス 場所: | カナダ,イギリス,米国,イタリア,フランス,ブラジル,ロシア,オーストラリア,南アフリカ |
| 条件: | 新しい | 適用される産業: | 服装店,建材店,機械修理店,製造工場,食品飲料工場 |
| 展示室の場所: | カナダ,イギリス,アメリカ,イタリア,フランス,ドイツ,ロシア,南アフリカ,オーストラリア | 基本構成要素: | 軸承,ポンプ,ギア,モーター,ギアボックス,圧力容器 |
| スピンドル・ボー ((mm): | 100 | 最大回転長さ (mm): | 4850のmm |
| 年間: | 2020 | 港: | 中国港 |
製品の説明

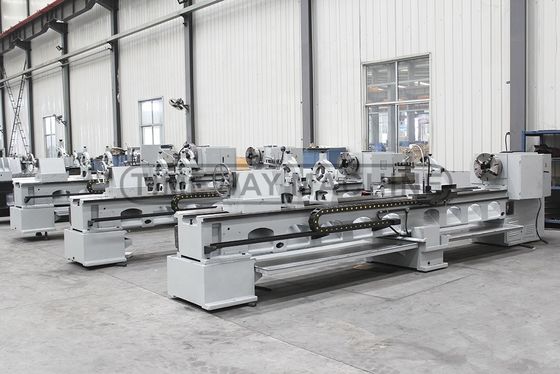

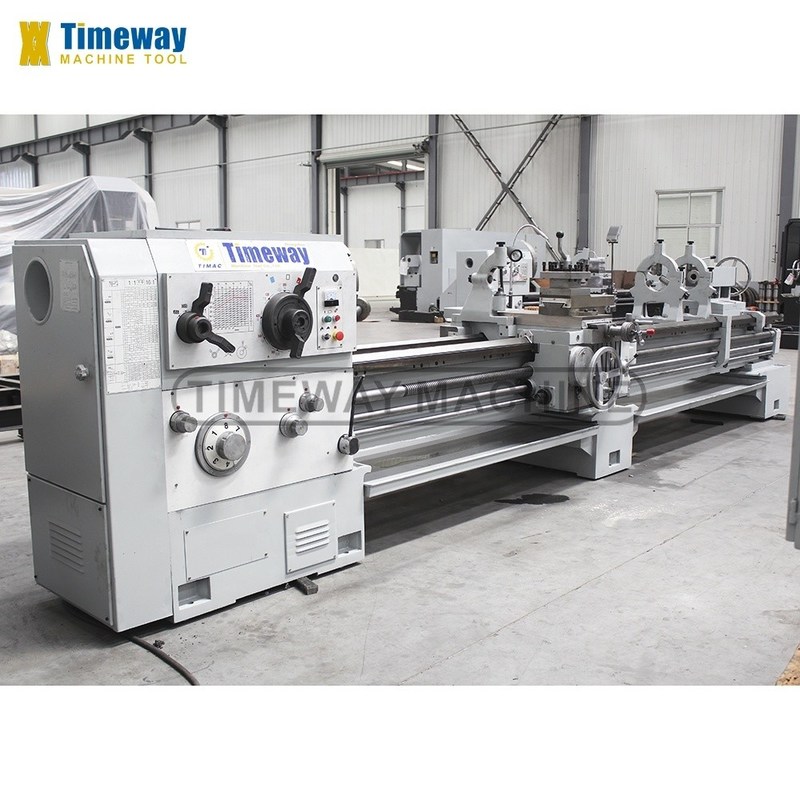

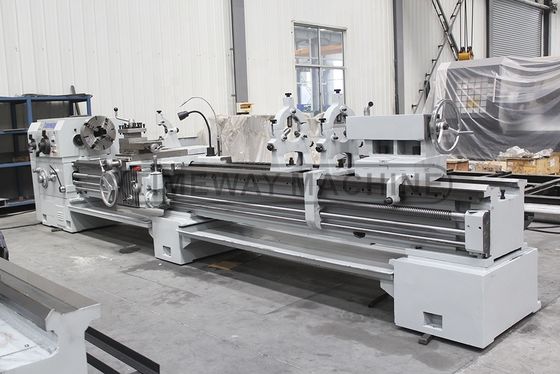

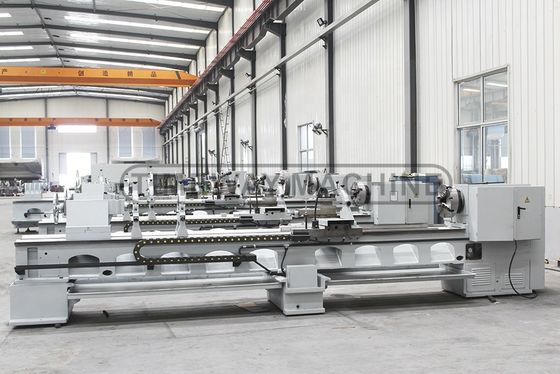

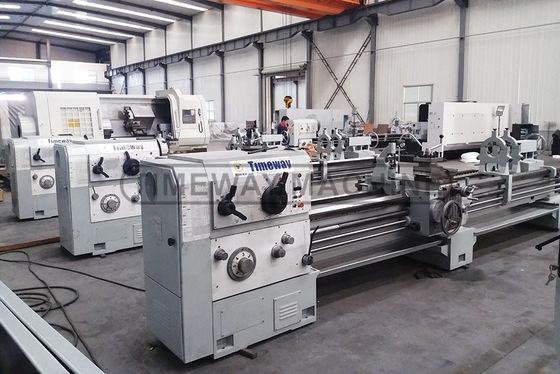

| 横軸回転機 巨大な平行型重作業回転機 AL-630Bx4000 ↓
|
| 外部と端面の切断:
| 測定精度: |
|
|
|
| 標準装備品:
| 選択用アクセサリー: |
|
|
|
| 技術パラメータ |
| 仕様 | ユニット | AL-630B | AL-800B | AL-940B |
| マックス ベッドに振り向いて | mm | 630 | 800 | 940 |
| マックス.車輪を振り回す | mm | 350 | 520 | 660 |
| 作業部品の長さ最大 | mm | 750/1000/1500/2000/3000/4000/ 5000/6000/7000/9000/10000 | ||
| 最大回転長さ | mm | 600/850/1350/1850/2850/3850 /4850/5850/6850/8850/9850 について | ||
| マックス スイング ギャップ | mm | 830 | 1000 | 1140 |
| 実際の隙間幅 | mm | 300 | ||
| ベッドの幅 | mm | 550 | ||
| スピンドル鼻 | - | C11 | ||
| スピンドルの穴 | mm | 110 | ||
| スピンドルのコナー | - | 1:20/120 | ||
| スピンドル速度の範囲 | rpm | 7.5-1000 | 6~800 | |
| スピンドル回転数 | 種類 | 18種 | ||
| 縦断的な給餌範囲 | mm/r | 64種類 0.1-2432 | ||
| 交叉供給範囲 | mm/r | 64種類,0.05-1216 | ||
| リードスクリューのスクリューピッチ | mm | 12 | ||
| メトリックスレッドの数と範囲 | mm | 50種類,1-240種類 | ||
| インチスレッドの数と範囲 | T.P.I. | 26種 14-1 | ||
| モジュールのスレッドの数と範囲 | mm | 53種 0.5-120種 | ||
| 直径の糸の数と範囲 | D.P. | 24種 28-1 | ||
| 輸送の高速横断速度 | mm/min | 4000 | ||
| 横スライドの最大移動 | mm | 440 | 540 | 570 |
| 上部スライドの最大移動 | mm | 200 | ||
| ツールの支柱の部分 | mm | 32 | ||
| 尾根羽の直径 | mm | 100 | ||
| 尾根羽の移動 | mm | 250 | ||
| 尾根の羽の角 | - | MT5 | ||
| メインモーター電源 | kw | 11 | ||
| 機械の長さ | mm | 2958/3275/3725/4225/5225/6275/ 7355/8355/10275/12275/- | ||
| 機械の幅 | mm | 1393 | 1473 | 1480 |
| 機械の高さ | mm | 1537 | 1622 | 1690 |
| 特徴: |
これらの水平のギャップベッドターンボートは,主に内部および外部の円筒形,角形および他のスイング表面だけでなく,様々なメートル,インチ,モジュールおよび直径ピッチスレッドを回転するために適しています..油槽や鍵穴の開口にも使えます
1床の横壁は二重肋板で作られ,内部肋骨の形は箱型と斜面肋骨の組み合わせである.硬さは通常の lathesよりも高い.精度は安定しているこの回転機は 強い力による切断を行うことができます
2. プレンには,単一のレバーで操作される装置があり,車両の急速な通過のために使用されます. スピンドルのブレーキと回転方向の変化は,水力システムによって制御されます.手動で操作するユーザーに任せられます
3座席のガイドウェイは,柔らかいベルト耐磨材料で粘着されています.
4. ユーザの要求に応じて,我々は自動フィードメカニズムでターンを装備することができます. 上のスライドは,短コーンの回転のために独立して使用できます. 縦フィードと組み合わせて,それはまた,長いコーナー表面を回すことができます.
| 機械の詳細: |
| スピンドルボックス:
重荷の水平回転機は,広いスピンドル速度 7.5-1000rpm と2つのハンドルを通して18ステップを持っています. | |
| 4つの口腔独立チャック:
水平間床床床床床床床床床床床床床床床床床床床床床床床床床床床床床床床床床床床床床床床床床 |
| 輸送:
横軸と横軸は,手動,自動,高速で動かすことができます. | |
| | 休憩後
隙間床回路の標準的なフォローレスタイプは,薄くて長いパーツを加工するときに,フォローレスタイプは,より正確なパーツをサポートすることができます. |
| テイルストックと安定した休息:
標準的な手動尾根,右に移動し,ギアとラックを通して引き上げます. | |
| | 電気キャビネット:
吊り式電気キャビネットは,回転機をよりコンパクトで美しくします. |
| 電気部品:
ターンは,CEマークの中国有名なブランドの電気部品を採用します.クライアントはシュナイダーまたはシメンス部品も選択します.
| |

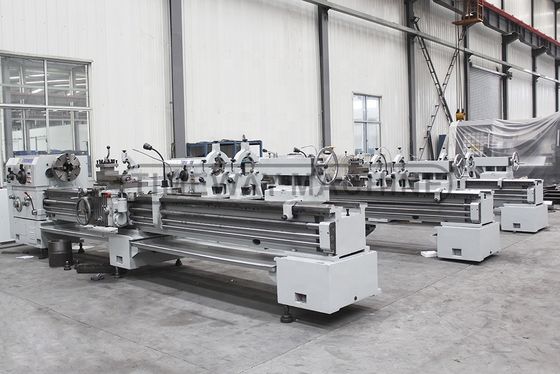

| 完成した機械: |
