詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 8000 | スピンドル速度の範囲 (rpm): | 3.15 - 315 ターンピム |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 970 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 22 |
| 電圧: | 220Vから460V,50/60Hz | サイズ (L*W*H): | 11020×1995×2325mm |
| 体重 (kg): | 22000KG | 保証: | 1 年 |
| 主要 な 売り物: | 競争力のある価格 | 販売形態: | 熱い製品 2021年 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 最高。振動直径: | 1400mm |
| 最高。十字のスライド上の振動: | 1010のmm | 最高。工作物の重量: | 10トン (12トン) |
| 最大回転力: | 45000 N | 紡錘の鼻: | A2-15 |
| 横移動 (X軸): | 650のmm | 縦走 (Z軸): | 8000のmm |
| 最高。工作物の長さ: | 18000mm | スピンドルホール: | 130MM |
| 保証期間: | 1年 | 条件: | 新しい |
| スピンドル・ボー ((mm): | 130 | 適用される産業: | 建設材料の店,機械修理の店,製造工場,小売,エネルギー,鉱業 |
| 展示室の場所: | カナダ,トルコ,イタリア,フランス,ドイツ,ブラジル,インド,オーストラリア | 基本構成要素: | 軸承,ポンプ,ギア,モーター,ギアボックス,圧力容器 |
| 最大回転長さ (mm): | 7800のmm | 年間: | 2020 |
| 港: | 中国港 | ||
製品の説明

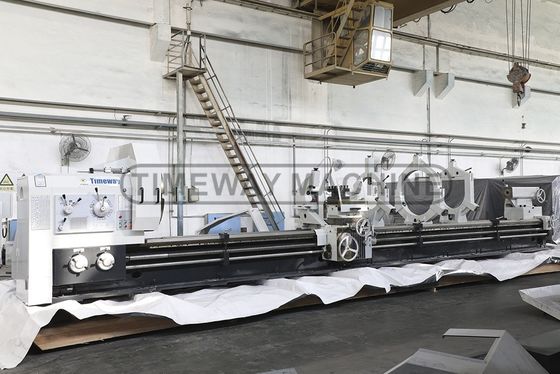

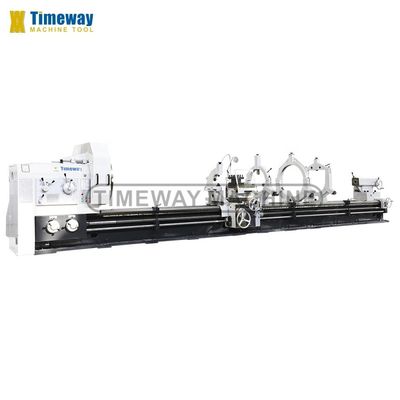

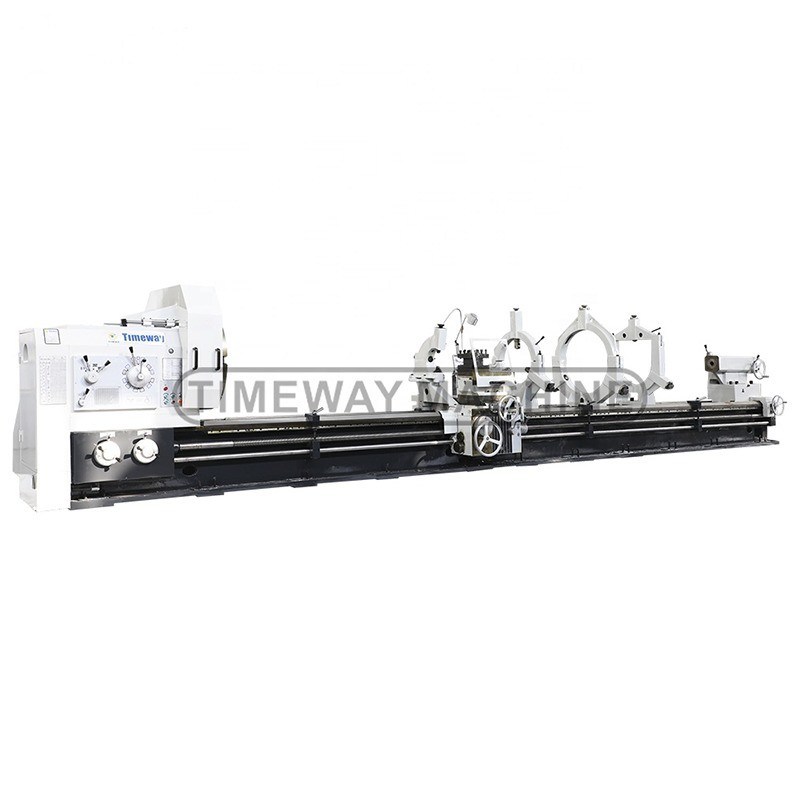

| 高精度重用水平回転機
AL-1400Cx8M ↓
|
| 紹介: |
"タイムウェイ・マシン"は,150mm最大1000mm 中心高さ距離は750mm最大6000mm.
重作業 lathes の場合,中心部間の距離は8000mm最大18000mm
体重から最大3トン最大32トン床の幅 (600mm,755mm,970mm,1100mm,1600mm)機械の振動と重量に沿って,より強い安定性と長寿を確保するために,それに応じて増加します.
| 技術パラメータ: |
| 仕様 | ユニット | AL-1400C | |
| 容量 | ベッドに振り回して | mm | 1400 |
| 車両を振り回す | mm | 1010 | |
| 作業部品の長さ最大 | mm | 3000/4000/5000/6000/8000/10000/12000/14000/16000/18000 | |
| 最大回転長さ | mm | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | |
| ベッド幅 | mm | 970 | |
| スピンドルの最大トルク | N.m | 12590 | |
| 最大切断力 | N | 45000 | |
| 最大長長力 | N | 18000 | |
| 作業部品の最大重量 | 体重 | 10000 | |
| スピンドル | スピンドルから穴を抜ける | mm | 130 |
| スピンドルの角孔 | - | メトリック 140 | |
| 前向き回転数 | 種類 | 21種 | |
| バックターニング数 | 種類 | 12種 | |
| スピンドル速度の範囲 | r/min | 前へ3.15-315 逆へ3.5-291 | |
| 飼料 & 糸 | 縦軸と横軸 | 種類 | 56種 |
| フード・ムーブメントの範囲 | mm | 縦方向:0.1-12 横:0.05-6,トップスライド:0.025-3 | |
| メトリックスレッド数 | 種類 | 44種 | |
| メトリックスレッドの範囲 | mm | 1-120 | |
| インチ糸数 | 種類 | 31種 | |
| インチ糸の範囲 | TPI | 28/1/4 | |
| モジュール糸の数 | 種類 | 45種 | |
| モジュール糸の範囲 | mm | 0.5-60 | |
| ダイア・ピッチ・フィード数 | 種類 | 38種 | |
| ダイア,ピッチスレッドの範囲 | DP | 1/2-56DP | |
| ツールポスト | ツールの棒の大きさ | mm | 45×45 |
| ツールの柱の振動範囲 | ° | ±90° | |
| 車両の最大移動量 | mm | 2900/3900/4900/5900/7900/9900/11900/13900 | |
| 横スライドの最大移動 | mm | 650 | |
| 上部スライドの最大移動 | mm | 300 | |
| 道具の速さ | mm/min | 縦方向:3740横:1870上のスライド:935 | |
| 尾根 | 尾根の羽 | mm | 220 |
| 尾根羽の移動 | mm | 300 | |
| 尾根羽の角穴 | - | モールス文字6# | |
| ほか | メインモーター電源 | kw | 22 |
| ツールストールのパワー | kw | 1.5 | |
| 機械の全体的な寸法 | 長さ | mm | 6020/7020/8020/9020/11020/13020/15020/17020 |
| 幅 | mm | 1995 | |
| 高さ | mm | 2325 | |
| 機械の重量 | 体重 | 15000/16300/17500/18800/20500/22000/25500/27500 | |
| アクセサリー |
| 標準装備品:
| 選択用アクセサリー: |
|
|
|
| 試験用品: |
| 外部表面を回転させる 機械はすべての幾何学的精度を満たす後,我々は水平回路のバーをテストし,実際の加工精度 (丸みと円筒性) を確認します. | ターニングエンド表面 機械が幾何学的精度を満たした後,我々はまた,プレートパーツを加工し,横スライドの垂直性をチェックします. |
| |
| 機械の詳細: |
| スピンドルボックスとフィードボックス:
高精度回転機は,変化ハンドルで多段階のスピンドル速度とフィード速度を得ることができます. 重荷の水平回路は様々な種類の糸を切ることができます. 選択的な4口チャック用安全保護具 |
| |
| 車両と安定した休憩:
床の幅は970mmで 機械の安定性と高精度を保証します 3pcs 安定した休憩は,高精度回転機AL-1400Cx8Mの標準です. 車両は自動動動性で 急速なフードを実現できます |
| |
| |

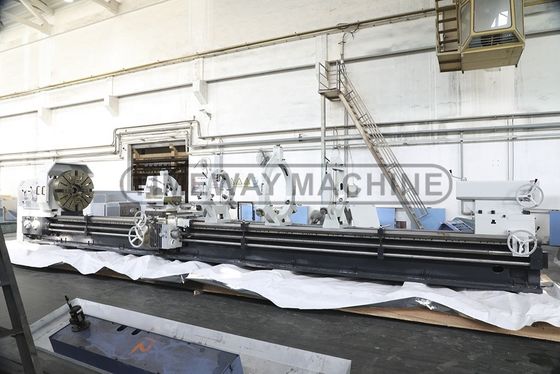

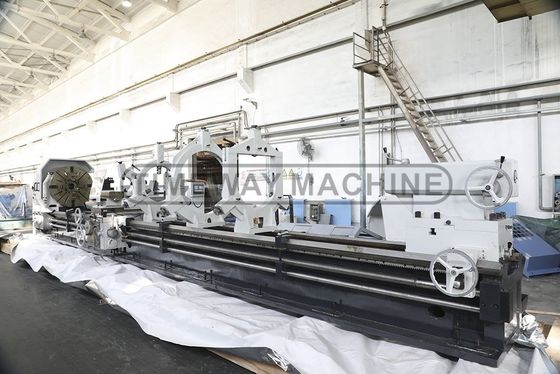

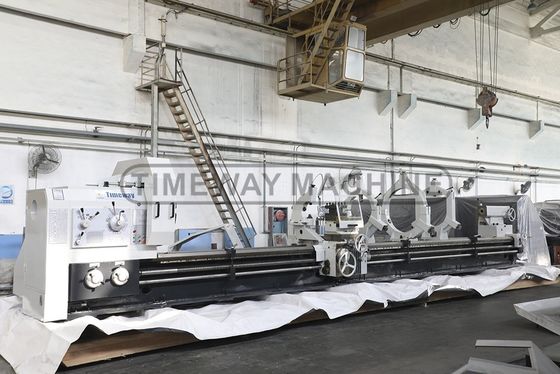

| 運送準備中 |
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: 1) T/T 30%の先払いと70%の残金で出荷前に支払います
2) 視線上での不可逆LC
(3) ウェスタンユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
