機械には長片を強く固定できるダブル・チャックがあります.
"""""回転機は,後方支柱を装備し,補助サポートの長所
|
詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 3000 |
|---|---|---|---|
| 構造: | 平床式トレーラーの旋盤 | 機械加工能力: | 照会私達 |
| ベッドの幅 (mm): | 400のmm | スピンドルモーターの電源 (kW): | 照会私達 |
| スピンドル数: | シングル | 軸数: | 3 |
| 移動 (X軸): | 520のmm | 移動 (Z軸): | 380のmm |
| 定位精度 (mm): | 照会私達 | 繰り返し可能性 (X/Y/Z) (mm): | 照会私達 |
| サイズ (L*W*H): | 6500*2220*2120 | 電圧: | 220V/380V、50Hz |
| CNC制御システム: | FANUC/SIEMENS/GSK | ツール・ポスト・ステーション: | 12, 8, 4 |
| 体重 (kg): | 12000 | 保証: | 1 年 |
| 主要 な 売り物: | 競争力のある価格 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 機械の種類: | 平床式トレーラーCNCの旋盤 | 製品名: | CNCの旋盤Mechine |
| キーワード: | CNCの金属の旋盤機械 | 精度: | 高精度機械 |
| 機能: | 金属加工 | 制御システム: | SIEMENS GSK FANUC （任意） |
| 処理: | 金属加工回転機 | 中心間の間隔: | 3000mm |
| 適用する: | 金属製品 | 製品タイプ: | Cnc水平回転回転機 |
| 条件: | 新しい | Toolpostのブランド: | 照会私達 |
| 展示室の場所: | エジプト,ベトナム,ロシア | 販売形態: | 熱い製品 2019 |
| 年間: | 2023 | 最大 スピンドル速さ (rp.m): | 320回転/m |
| スピンドル・ボー ((mm): | 390 | 最大回転長さ (mm): | 3000 |
| 適用される産業: | 照会私達 | 基本構成要素: | ローヤリング,モーター,ポンプ,ギア,PLC,圧力容器,エンジン,ギアボックス,私たちに問い合わせ |
| 港: | 中国港 | ||
製品の説明
製品説明
CNC オイルラントローンの用途:
石油,地質,鉱山,化学産業,農業灌輸と排水におけるユーザーの特殊な要求を満たすユニオンジョイントの様々な直線と角管糸をカットすることができます掘削棒,鋳造管,排水管,井戸鋳造管,水ポンプ管は,エンジンターンと比較して,より経済的で効率的です.それは様々なメトリックをカットするためにエンジンターンとして使用することができますワイヤレスとモジュールのスレッド,シャフト,ディスク.
√ FANUC/SIEMENS/GSK CNC システム √ 大きな穴のチャック (前と後ろ)√ 死んだ中心部 √ 4ステーションの電動工具台 √ 冷却システム √ 作業ランプ √ パイロットランプ √ 半閉ざされたガード √ マニュアルパルス発電機 (MPG) √ 自動潤滑システム √ オイルガン √ 手動で動かす尾根 √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | パネウマティックチャック 他のツールポスト _ 安定した休息 _ 休憩をフォローする エアコン _ チップコンベア 長パイプの _ 後部サポート リアルセンター |
仕様 | ユニット | QK-280 | QK-330 | QK-360 | QK-390 |
パイプのスレッドライン | mm | 130〜260 | 190〜320 | 190〜350 | 190~380 |
マックス ベッドに振り向いて | mm | 1000 | 1000 | 1100 | 1000 |
マックス 横滑り | mm | 630 | 610 | 730 | 610 |
作業部品の長さ最大 | mm | 1500/2000/3000 | 1500/3000 | 1500/2000/3000 | 15003000 |
最大回転長さ | mm | 1300/1800/2800 | 1250/2750 | 1300/1800/2800 | 1250/2750 |
ガイドウェイの長さ | mm | 755 | 755 | 755 | 755 |
スピンドル鼻 | - | A2-20 | 糸の種類 | A2-20 | 糸の種類 |
スピンドル・コーナー | - | 1:20 | - | 1:20 | - |
スピンドルの穴 | mm | 275 | 330 | 360 | 390 |
スピンドルの中央のコーナー | - | MT6 | - | MT6 | - |
スピンドル速度 | rpm | 5-400 (自動 4ステップ) | 10-280 (マニュアル3) | 5-320 (自動 4ステップ) | 8-205 (マニュアル3) |
X軸移動 | mm | 570 | 520 | 540 | 520 |
ターレット型 | mm | V4 | V4 | V4 | V4 |
機械の長さ | mm | 4800/6300/8300 | 5000/6500 | 4800/6300/8300 | 5000/6500 |
機械の幅 | mm | 2520 | 2080 | 2520 | 2220 |
機械の高さ | mm | 2120 | 2080 | 2120 | 2120 |
機械の重量 | トン | 9 月 11 日 | 11.5/125 | 9 月 11 日 | 12/13 |
機械の詳細

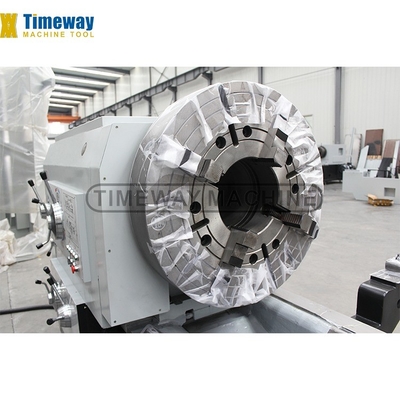

2回転車 (正面と後ろ)
標準回転機は,二重チャック (3-マハまたは4-マハ) で装備されています. スピンドルは異なる直径の長棒を満たすことができます. スピンドルの穴は130mm,200mm,225mm,255mm,280mm,300mm,330mm,360mm,390mm,440mm,520mm,630mm,およびカスタマイズされたスピンドル孔 (5.1"~24.8).
4ステーションの電動塔:
- 有名なブランドの電動塔を採用します 高精度な位置付けです

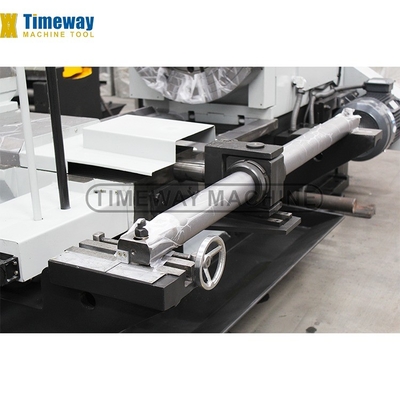

テイルストック
- マニュアル移動尾根は標準で 電気移動尾根はオプションです
CNCシステム:
シメンス,ファヌック,三??,ファゴア,KND,HNC,GSKなど
鉄管の糸のための自動生産ライン (オプション):
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um

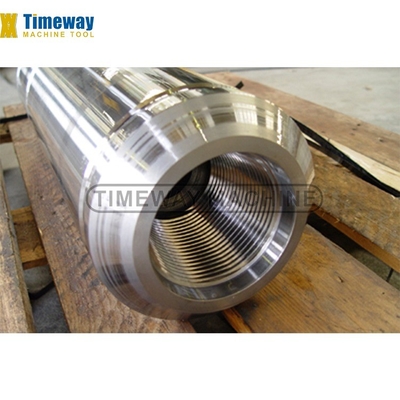

スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品(CNC オイルランター用のだけです):
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切ることによって,機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
わたしたち を 選ぶ の は なぜ です か
レニショウレーザーインターフェロメーター (CNCオイルランター専用)
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
会社紹介
この製品の詳細を知りたい
