詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 5000 | スピンドル速度の範囲 (rpm): | 3.15 - 315 ターンピム |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 755 |
| タイプ: | 横軸 | 電圧: | 220V~460V |
| サイズ (L*W*H): | 8100×2150×1825 mm | 体重 (kg): | 14000KG |
| 保証: | 1 年 | 主要 な 売り物: | 高度な硬さ |
| 販売形態: | 熱い製品 2021年 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 最高。工作物（kg）の重量: | 6000 | スピンドルテーパー: | メトリック 140 |
| 切断トルク: | 0 N.m | スピード (mm/min): | 0〜3740 mm/min |
| 送り速度（mm/min）: | 0〜1870mm/min | ツール・ポスト・ステーション: | 8, 4, 6, 12 |
| 作業精度: | IT6 | 表面の荒さ: | Ra1.6um |
| 接続面の隙間: | 0.04mm未満 | トーノスレベル: | 0.04/1000mm未満 |
| 最高。ベッド上の振動: | 1250mm | 最高。十字のスライド上の振動: | 865MM |
| 負荷軸承: | 6000kg | 縦軸速速供給速度: | 3740mm/min |
| クロス・ラピッド・フィード速度: | 1870mm/min | ツール・ポストの最高速速: | 935mm/min |
製品の説明
製品説明
紹介:

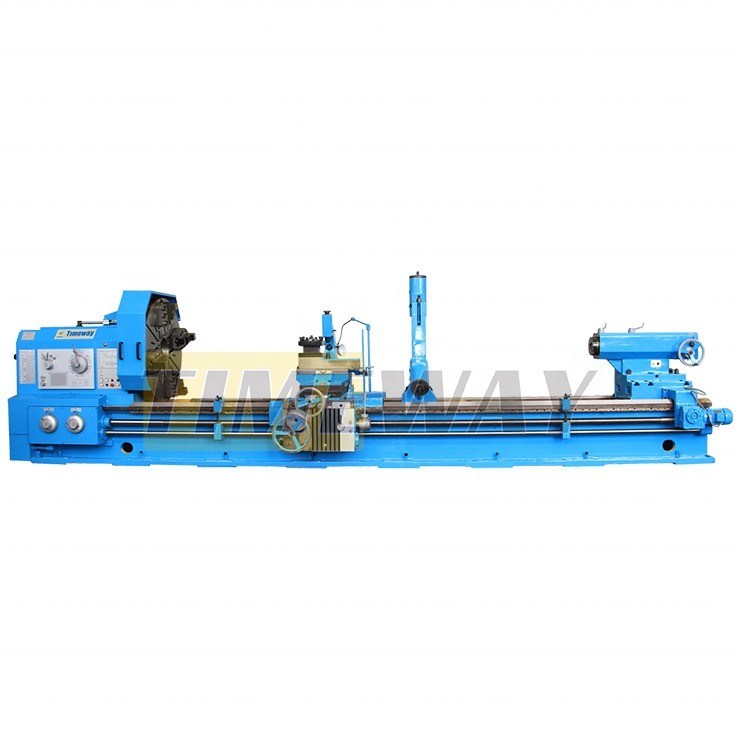

私たちは"タイムウェイ・マシン"で 150mmから1000mmまでの重用トーノを 幅広い範囲で提供しています 中心高度 750mmから6000mmまでの距離です
重用型ターノでは,中心距離は8000mmから18000mm,最大重量は3トンから32トン,床幅 (600mm,755mm,1100mm,1600mm) を,より強い安定性と長寿を保証するために,機械の振動と重量に沿って,それに応じて増加します..
特徴:
高精度ターン
1高硬さのある床 箱型の内部構造で,高硬さで,低速で滑る可能性を最小限にするために,硬化されたガイドウェイ,TSFで覆われたキャリッジ.
2高度な硬さと高精度でメインスフィンダルは,有名なブランド,スフィンダボックスベアリングと来ています.
私たちは"タイムウェイ・マシン"で 150mmから1000mmまでの重用トーノを 幅広い範囲で提供しています 中心高度 750mmから6000mmまでの距離です
重用型ターノでは,中心距離は8000mmから18000mm,最大重量は3トンから32トン,床幅 (600mm,755mm,1100mm,1600mm) を,より強い安定性と長寿を保証するために,機械の振動と重量に沿って,それに応じて増加します..
特徴:
高精度ターン
1高硬さのある床 箱型の内部構造で,高硬さで,低速で滑る可能性を最小限にするために,硬化されたガイドウェイ,TSFで覆われたキャリッジ.
2高度な硬さと高精度でメインスフィンダルは,有名なブランド,スフィンダボックスベアリングと来ています.
仕様 | ユニット | AL-1000B | AL-1250B | AL-1400B | AL-1600B | ||||
*容量 | 中央の高さ | mm | 500 | 625 | 700 | 820 | |||
ベッドに振り回して | mm | 1000 | 1250 | 1400 | 1640 | ||||
車両を振り回す | mm | 615 | 865 | 1015 | 1250 | ||||
作業部品の最大長さ | mm | 1500/3000/5000/6000/8000/10000 | |||||||
/12000/14000/16000/18000 | |||||||||
最大回転長さ | mm | 1300/2800/4800/5800/7800/9800 | |||||||
/11800/13800/15800/17800 | |||||||||
作業部品の最大重量 | トン | 6 (オプション8トン) | |||||||
ガイドウェイの幅 | mm | 755 | |||||||
* スピンドル | スピンドル鼻 | mm | A2-15 ((8XM22) | ||||||
スピンドルの穴 | mm | 130 | |||||||
スピンドルの角孔 | 1:20/140 | ||||||||
前向き回転速度数 | 21 | ||||||||
逆回転速度数 | 12 | ||||||||
スピンドル速さ (前) | r/min | 3.15-315 | |||||||
スピンドル速度 (逆方向) | r/min | 3.5-291 | |||||||
*フィード | 1回転あたり飼料数 | 56/56 年 | |||||||
(長さ/横) | |||||||||
フード回転 (長さ) | mm | 0.1-12 ((0.004-"0.473") | |||||||
回転毎のフード ((横) | mm | 0.05-6 ((0.002-"0.236") | |||||||
回転毎のフード ((上部ツールポスト) | mm | 0.025-3(0.001-"0.118") | |||||||
*糸 | メトリックスレッドの数と範囲 | mm | 44"〜 120mm | ||||||
インチ糸の数と範囲 | T.P.I. | 31■28-1/4 | |||||||
モジュール糸の数と範囲 | mm | 45:0.5-60mm | |||||||
縦径の数と範囲 | D.P. | 382-56DP | |||||||
ピッチスレッド | |||||||||
*貨物 | スピンドルの中心間の距離 | mm | 48 | ||||||
ラインと道具の休憩平面 | |||||||||
ツールの支柱の部分 | mm | 45 | |||||||
ツールの柱の振動範囲 | ° | ±90° | |||||||
荷物の最大移動量 | mm | 1450/2950/4950/5950/7950/9950 について | |||||||
/11950/13950/15950/17950 | |||||||||
上のスライドの最大移動 | mm | 300 | |||||||
横スライドの最大移動 | mm | 520 (((20 ") | 580 (((22 ") | 580 | 630 (((24 ") | ||||
ツールの回転毎の移動後 | mm | 0.05 ((0.002") | |||||||
上部または横滑りダイヤル | |||||||||
高速な移動速度 (長さ) | mm/min | 3740 | |||||||
高速移動速度 (横方向) | mm/min | 1870 | |||||||
高速な移動速度 (上方スライド) | mm/min | 935 | |||||||
*テールストック | 尾根羽の直径 | mm | 1606" について | ||||||
尾根羽の移動 | mm | 300 (((12 ") | |||||||
尾根の羽根の角穴 | モース6 | ||||||||
*モーター | メインモーター電源 | kw | 22 | ||||||
· 4つの口腔独立チャック · 安定した休息 (長さ3M以上) · 休憩後 (長さ3M以上) · 手動で尾根を移動する 尾根の死体中心部 · 4駅のツールポスト · 冷却システム ■ 作業ランプ ツールと道具箱 · レベルリングクインとボルト 操作説明書 (英語) | 顔面のプレート · 2 軸または 3 軸のデジタル表示 ■電動動尾根 · チャックガード ■ 道具の柱の保護 ・ 後ろのスプラッシュガード · ツールポストを迅速に交換する · 磨き装置 |
わたしたち を 選ぶ の は なぜ です か
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
この製品の詳細を知りたい
