詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 8000 | スピンドル速度の範囲 (rpm): | 0.8 - 160回転/分 |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 1600 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 75 |
| 電圧: | 220V-440V | サイズ (L*W*H): | 18577×2515×2655ミリ |
| 体重 (kg): | 36000KG | 保証: | 1 年 |
| 主要 な 売り物: | 長寿命 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 色: | 要求として |
| チャックサイズ: | 1600/1800/2000mm | スピンドルテーパー: | 1:7 |
| 負荷能力: | 25/32/40トン | 尾根の羽の直径: | 300/400mm |
| 十字のスライド旅行: | 800MM | 経緯的移動: | 8000mm |
| トップ・ツール・ポスト移動: | 600mm | テイルストック クイール 旅行: | 300mm |
| ツールセクションのサイズ: | 70×70mm | 条件: | 新しい |
| 適用される産業: | 製造工場、小売り、建築工事 | 展示室の場所: | カナダ,トルコ,イギリス,米国,イタリア,フランス,ドイツ,ブラジル,ペルー,メキシコ,ロシア,スペイン,チリ,UAE,ウズベキスタン,オーストラリア |
| 基本構成要素: | 軸承,ポンプ,ギア,モーター,ギアボックス,圧力容器 | 最大回転長さ (mm): | 7800のmm |
| スピンドル・ボー ((mm): | 85 | 年間: | 2020 |
| 港: | 中国港 | ||
製品の説明
製品説明
特徴:

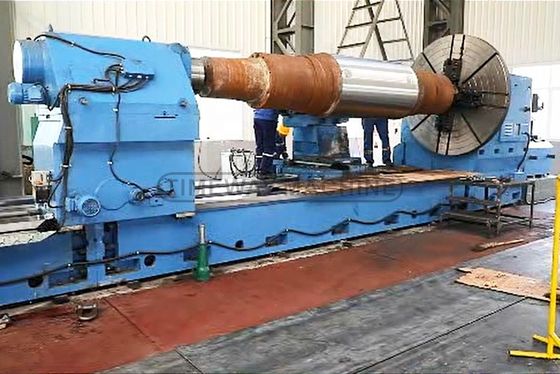

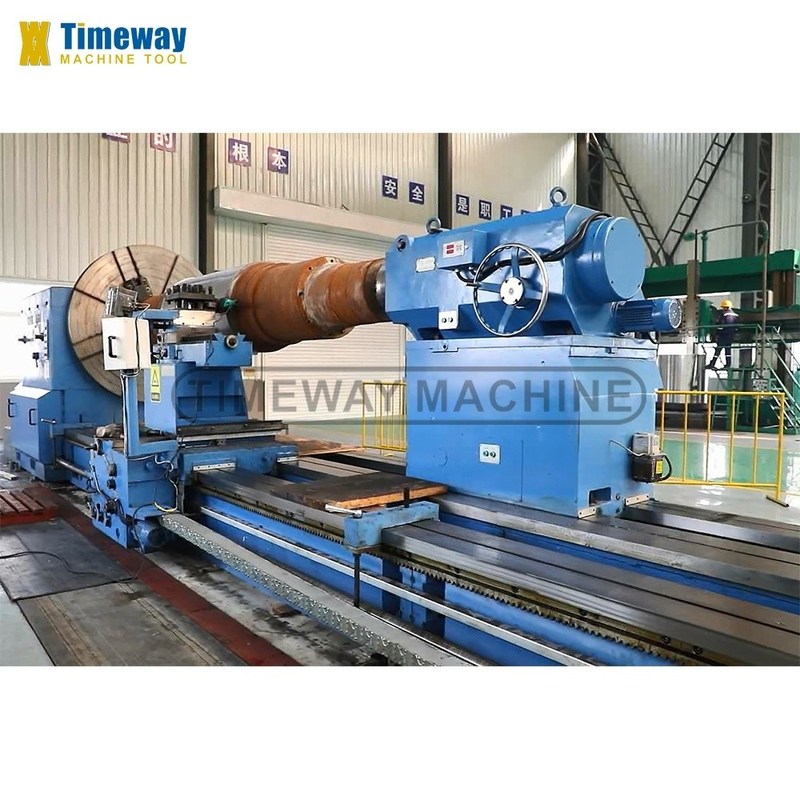

このターノ機械は,ローディング容量25/32/40トンのユニバーサルターンで,使用されたロールサポートと安定した休憩後,ローディング
40トンの容量です. 高速鋼と硬合金鋼の道具に適しています.
円筒形と円盤形の部品,外輪を回転し,端面,スロット,切断,
600mm未満の様々な糸を回すため,上部のツールホルダー (吊り輪を通して) を使用する.
1高級鋳造で1回鋳造で鋳造されている. 鋳造機は,高級鋳造で鋳造されている.
鉄 (HT300). 2回の老化処理の後,安定性は良好です.ガイドレールの幅は1600mmで,硬さは
輸入されたガイド磨き機による精密磨きは,長寿,高性能の
精度と良き保持力
2機械の主駆動メカニズムは,75 KWのDCモーターによって駆動されます. 変速制御モードの総速度比は1:22.23 段階の速度変化,機械速度と電気速度の比は1です.200. スピンドルはステップレスを取得
速度調節範囲は0.8~160r/min
3給電システムは,光棒を通って主駆動装置に接続されているので,給電は,スピンドル速度と直接関係しています.
餌の速度は 簡単に選択できます
4尾根の羽は回転可能な構造で,中心部の磨きと熱を軽減します.
5電動移動型尾根装置を備えた標準のターノ機械は,操作者の労働強度を削減し,作業効率を向上させる.
6トーノマシンには2種類の中央フレームがあり,それは閉ざされた中央フレームと開いた中央フレームです.
7機械の前と後ろに2列の高精度ラックが設置され,前ラックが車両のフードを動かす.
後ろ列のラックが 自動運転の動きのために 尾根を動かします
8.高硬さと高精度スペンドル: 機械ツールのスペンドルベアリングは国内で有名なブランド製品を採用します.
熱変形を均等にし,スピンドルの中心部の偏移を避けるため,対称構造を採用します.
熱変形を減らすため,ヘッドストックは油浴サイクルで潤滑されます.ヘッドストックのギアが消され,
正確な伝送と低騒音を確保するために接地されています.よく組み立てられたスピンドルは低温の特徴を持っています.
高い精度で,スピンドルが長期間にわたって比較的安定した精度を維持する
手術です
このターノ機械は,ローディング容量25/32/40トンのユニバーサルターンで,使用されたロールサポートと安定した休憩後,ローディング
40トンの容量です. 高速鋼と硬合金鋼の道具に適しています.
円筒形と円盤形の部品,外輪を回転し,端面,スロット,切断,
600mm未満の様々な糸を回すため,上部のツールホルダー (吊り輪を通して) を使用する.
1高級鋳造で1回鋳造で鋳造されている. 鋳造機は,高級鋳造で鋳造されている.
鉄 (HT300). 2回の老化処理の後,安定性は良好です.ガイドレールの幅は1600mmで,硬さは
輸入されたガイド磨き機による精密磨きは,長寿,高性能の
精度と良き保持力
2機械の主駆動メカニズムは,75 KWのDCモーターによって駆動されます. 変速制御モードの総速度比は1:22.23 段階の速度変化,機械速度と電気速度の比は1です.200. スピンドルはステップレスを取得
速度調節範囲は0.8~160r/min
3給電システムは,光棒を通って主駆動装置に接続されているので,給電は,スピンドル速度と直接関係しています.
餌の速度は 簡単に選択できます
4尾根の羽は回転可能な構造で,中心部の磨きと熱を軽減します.
5電動移動型尾根装置を備えた標準のターノ機械は,操作者の労働強度を削減し,作業効率を向上させる.
6トーノマシンには2種類の中央フレームがあり,それは閉ざされた中央フレームと開いた中央フレームです.
7機械の前と後ろに2列の高精度ラックが設置され,前ラックが車両のフードを動かす.
後ろ列のラックが 自動運転の動きのために 尾根を動かします
8.高硬さと高精度スペンドル: 機械ツールのスペンドルベアリングは国内で有名なブランド製品を採用します.
熱変形を均等にし,スピンドルの中心部の偏移を避けるため,対称構造を採用します.
熱変形を減らすため,ヘッドストックは油浴サイクルで潤滑されます.ヘッドストックのギアが消され,
正確な伝送と低騒音を確保するために接地されています.よく組み立てられたスピンドルは低温の特徴を持っています.
高い精度で,スピンドルが長期間にわたって比較的安定した精度を維持する
手術です
仕様 | ユニット | AL-2500H | AK-520 |
マックス ベッドに振り向いて | mm | 2500 | |
マックス 横滑り | mm | 2200 | 520 |
センター間の距離 | mm | 3000~20000 | 300 |
マックス.チャックのトルク | N.m | 80000 | |
ベッド幅 | mm | 1600 (3 スライドウェイ) | |
負荷能力 | トン | 32 | |
スピンドル・コーナー | - | 75° | |
チャック直径 | mm | 1600/1800/2000 年 | C8 |
スピンドル速度範囲 | rpm | 0.8-160 (ステップレス) | 80 |
縦方向の餌範囲 | mm | 0.125-48 (18) | 11986 年 |
交差餌の範囲 | mm | 0.063-24 (18) | 25~2000年 |
メトリックスレッド | mm | 2〜40 | |
インチ糸 | TPI | 1〜14 | |
モジュールの糸 | MP | 1.5-20 | |
横スライドの最大移動 | mm | 800 | |
上部スライドの最大移動 | mm | 600 | |
ツールの支柱の部分 | mm | 70×70 | |
尾根の羽の直径 | mm | 300 | |
テイルストック 羽の移動 | mm | 300 | |
尾根の羽の角 | - | 1001つ目は7 | |
テイルストック速食速度 | mm/min | 3000 | |
尾羽の速食速度 | mm/min | 664 | |
メインモーター電源 | kw | 75 | |
機械の長さ | mm | 13577〜21577 | |
機械の幅 | mm | 2515 | |
機械の高さ | mm | 2655 |
· 4つの口腔の重用独立チャック · 安定した休息 (長さ3M以上) · 休憩後 (長さ3M以上) · 電動移動型尾根 尾根の死体中心部 · 4駅のツールポスト · 冷却システム ■ 作業ランプ ツールと道具箱 · レベルリングクインとボルト 操作説明書 (英語) | · 2 軸または 3 軸のデジタル表示 · チャックガード ■ 道具の柱の保護 ・ 後ろのスプラッシュガード · ツールポストを迅速に交換する · 磨き装置 |

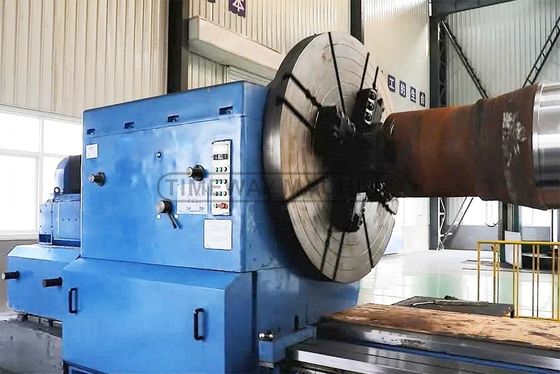

スピンドルボックス:
トーノマシンのために,穴を介してスピンドル
直径 85 mm,箱分割構造,高接触硬さ; 前後両側を支える型の2点支柱を使用するスピンダ
高周波消化 自動回転 自動回転 自動回転 自動回転 自動回転
高精度でスムーズに動作し 低騒音です
直径 85 mm,箱分割構造,高接触硬さ; 前後両側を支える型の2点支柱を使用するスピンダ
高周波消化 自動回転 自動回転 自動回転 自動回転 自動回転
高精度でスムーズに動作し 低騒音です

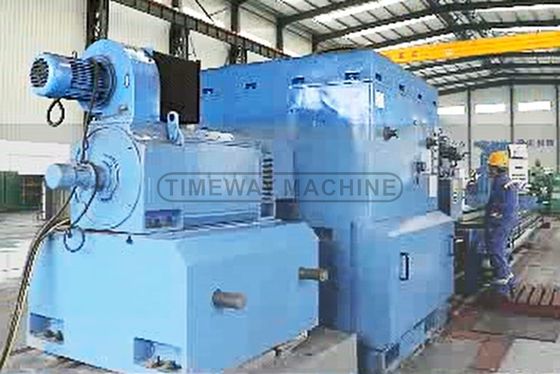

DC 75 KW メインモーター:
重作業ターンズは,スピンドル速度を得ることができます
0.8-160 rpm ステップレスで,メイントランスミッション構造はDC 75 KWのメインモーター,大きなトルクと重作業切断のための強力な回転力によって駆動されます.スピンドル速度は圧力と磁気調整によって調整される.
0.8-160 rpm ステップレスで,メイントランスミッション構造はDC 75 KWのメインモーター,大きなトルクと重作業切断のための強力な回転力によって駆動されます.スピンドル速度は圧力と磁気調整によって調整される.
輸送:
ターンフードシステムは,メインに接続されています
スピンドル速度と直接関連しているように,光バーを通ってドライブし,入力速度を選択します.
巨大な重用ターン,前方のラックが電源を駆動する
背面のラックが敵の運動を動かす
スピンドル速度と直接関連しているように,光バーを通ってドライブし,入力速度を選択します.
巨大な重用ターン,前方のラックが電源を駆動する
背面のラックが敵の運動を動かす

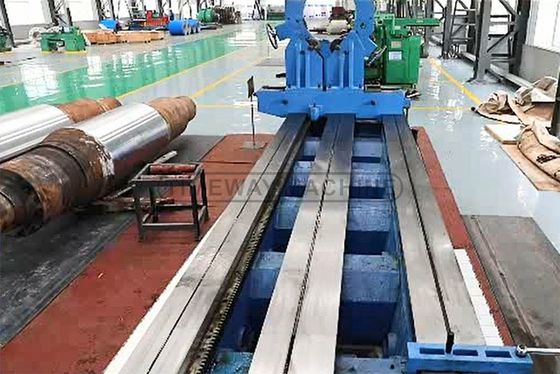

3つのスライドレール:
大きな重荷は3つのスライドウェイレール構造を採用し,ベッド幅は1600mmまで,高硬さと強い抗振動で,荷重容量は40トンです.ターンのレイルは中周波硬化 (HRC68) を採用する.輸入された鉄筋磨きで磨く
耐久性があり 硬さも高く安定しています
耐久性があり 硬さも高く安定しています
テイルストック
高硬さと大きな負荷能力
尾根直径: 400mm
中央角の角: 75°
尾根の有効移動: 300mm
尾根の横移動筋: 15mm
尾根直径: 400mm
中央角の角: 75°
尾根の有効移動: 300mm
尾根の横移動筋: 15mm
安定した休憩とロールサポート:
巨大なターンは標準で安定した休憩装置を装備しており,ローラーサポートは顧客の選択によりオプションです.
電気キャビネット:
電気部品に CEマークを付けます
