詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 1500 | スピンドル速度の範囲 (rpm): | 6 - 800 回転/m |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 550 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 11 |
| 電圧: | 220V/380V/400V/415V/440V/460V | サイズ (L*W*H): | 3725×1473×1622mm |
| 体重 (kg): | 3900のkg | 保証: | 1 年 |
| 主要 な 売り物: | 高精度 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | CNCでもなくとも: | 普通の |
| オートマティックグレード: | 半自動 | 色: | 命令として |
| 最高。回転直径: | 800MM | マックス.ギャップ上の回転直径: | 1000mm |
| ギャップ長さ: | 300mm | 最高。工作物の重量: | 2000KG |
| Z軸のリードスクリューピッチ: | 12mm | 糸類: | メトリック,インチ,モジュール,直径 |
| ガイドウェイのタイプ: | Vフラット型 | 条件: | 新しい |
| スピンドル・ボー ((mm): | 100 | 適用される産業: | 建築材料の店,機械の修理店,製造工場 |
| 展示室の場所: | カナダ,イギリス,アメリカ,イタリア,フランス,ドイツ,ロシア,オーストラリア | 基本構成要素: | 軸承,ポンプ,ギア,モーター,ギアボックス,圧力容器 |
| 最大回転長さ (mm): | 1350のMM | 年間: | 2021 |
| 港: | 中国港 | ||
製品の説明

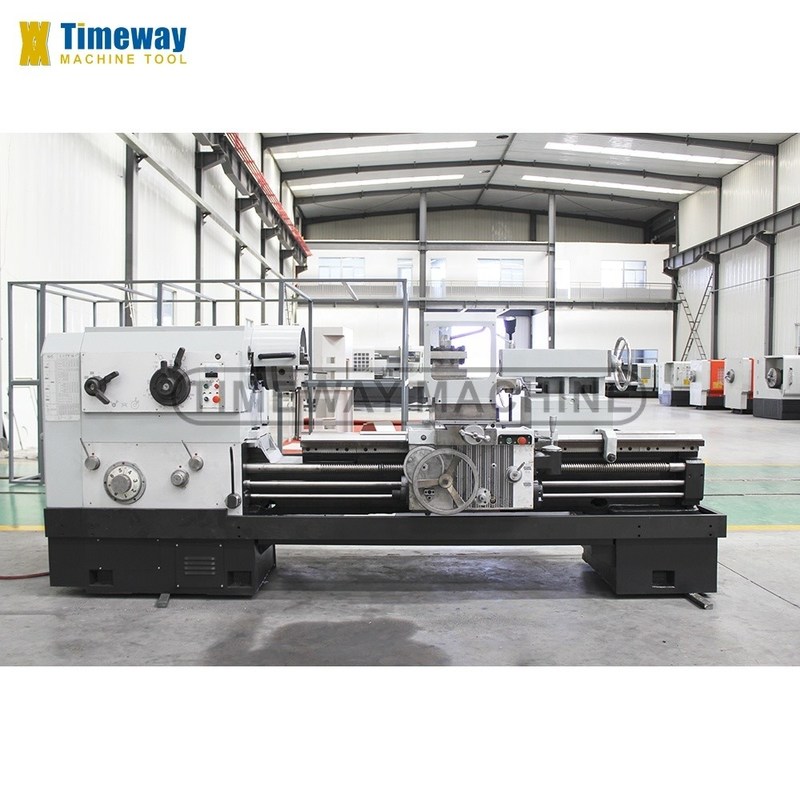

| 2021年 熱中鉄回転機
AL-800Bx1500
|
| 実際のテスト: |
| 切断外面: | ||
|
|
|
|
| 切断端面: | |
|
|
|
| 標準装備品:
| 選択用アクセサリー: |
|
|
|
| 技術パラメータ: |
| ポイント | ユニット | AL-630B | AL-800B | AL-940B | |
| 容量 | ベッドに振り回して | mm | 630 | 800 | 940 |
| 車両を振り回す | mm | 350 | 520 | 660 | |
| 作業部品の長さ最大 | mm | 7501000,1500,2000,3000,4000,5000,6000,7000,9000,10000, - | |||
| 最大回転長さ | mm | 600, 850, 1350, 1850, 2850, 3850, 4850, 5850, 6850, 8850, 9850, - | |||
| ガイドウェイの長さ | mm | 550 | 550 | 550 | |
| スピンドル | スピンドル鼻 |
| C11 | ||
| スピンドルホール | mm | 110 | |||
| スピンドルの角孔 |
| 1:20/120 | |||
| スピンドル速度の範囲 | r/min | 7.5~1000 | 6~800 | 6~800 | |
| スピンドル回転数 |
| 18種 | |||
| フード・ムーブメント | 縦軸と横軸 | r/min | 640.1〜2432 | ||
| 横向から長長向への飼料率 |
| 1/2 | |||
| リードスクリューのスクリューピッチ | mm | 12 | |||
| メトリックスレッドの数と範囲 | mm | 501~240mm | |||
| インチ糸の数と範囲 | T.P.I. | 2614~1 | |||
| モジュール糸の数と範囲 | mm | 53・0.5~120mm | |||
| 直径のピッチスレッドの数と範囲 | T.P.I. | 2428~1 | |||
| 輸送の高速横断速度 | mm/min | 4000 | |||
|
| 横スライドの最大移動 | mm | 440 | 540 | 570 |
| 上部スライドの最大移動 | mm | 200 | |||
| ツールの支柱の部分 | mm | 32 | |||
| 尾根 | 尾根羽の直径 | mm | 100 | ||
| 尾根羽の移動 | mm | 250 | |||
| 尾根の羽根の角穴 |
| モース5 | |||
| ほか | メインモーター電源 | kw | 11 | ||
| 機械の質量 | 体重 | 3200, 3400, 3700, 4200, 4700, 5800, 6800, 7800, 8800, 10800, 11800, - | 34003600, 3900, 4400, 4900, 6000, 7000, 8000, 9000, 11000, 12000, - | 3900, 4100, 4400, 4900, 5400, 6500, 7500, 8500, 9500, 11500, 12500, - | |
| 機械の全体的な寸法 | 長さ | mm | 2958, 3275, 3725, 4225, 5225, 6275, 7355, 8355, 9275, 11275, 12275, | ||
| 幅 | mm | 1393 | 1437 | 1430 | |
| 高さ | mm | 1537 | 1622 | 1690 | |
| 特徴: |
- これらのエンジンのトートンは,主に内部および外部の円筒形,円筒形および他のスイング表面,および様々なメトリック,インチモジュールおよび直径ピッチスレッドを回すのに適しています.油槽やキーウェイの開口にも使用できます.
- ベッドの横壁は二重肋板で作られ,内部肋骨の形は箱型と斜面肋骨の組み合わせである.
- プレンには,単一のレバーで操作される装置があり,車両を迅速に横切るのに使用されます.
- スピンドルのブレーキと回転方向の変化は,水力システムによって制御されます.
- シールガイドウェイは,柔らかいベルト耐磨材料で貼り付けられている.
- 自動給餌装置を 搭載できる
- 上部スライドは,短コーンの回転を独立して使用するか,長コナー表面を縦方向に回転させる配合で使用できます.
| 機械の詳細: |

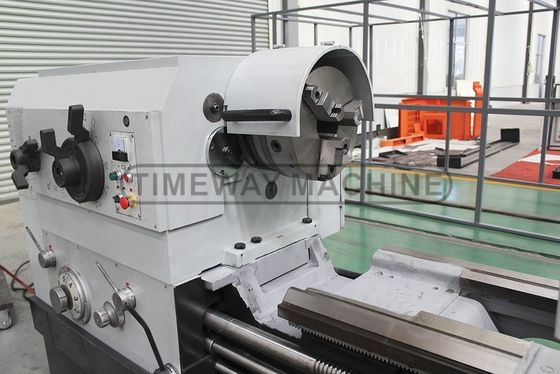

| 3つのマウントチャック
C11 スピンドルノースで,3つか4つを素早く接続する. 操作者の安全のためにオプションのチャックガード |

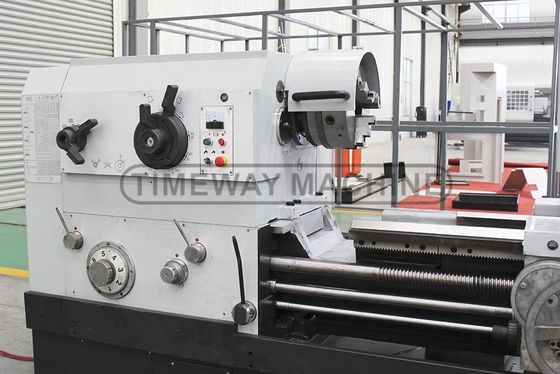

| | ヘッドストック:
18ステップ スピンドル速度は,様々な種類の加工要件を満たす.
|

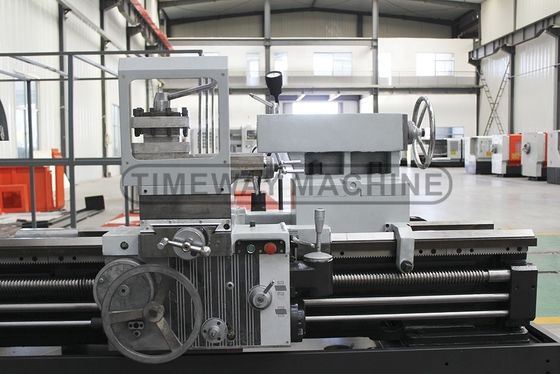

| | 荷物と尾:
すべての滑り表面は,機械の精度とスムーズな移動を保証するために,0.04mm未満のギャップで,手動でスクレイプされます. |
| ギャップ (オプション)
ギャップベッドトートには,大きな直径のディスクパーツを加工するための取り外すギャップが装備されています. |

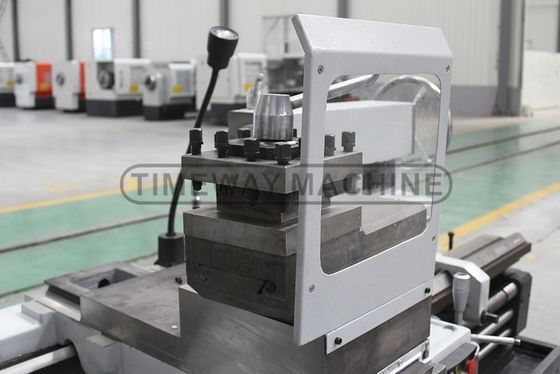

| 4つの駅のツールポスト:
手動4ステーションのツールのポストは標準で,位置付け精度が高い.ツールのポストのセキュリティガードはオプションです. |

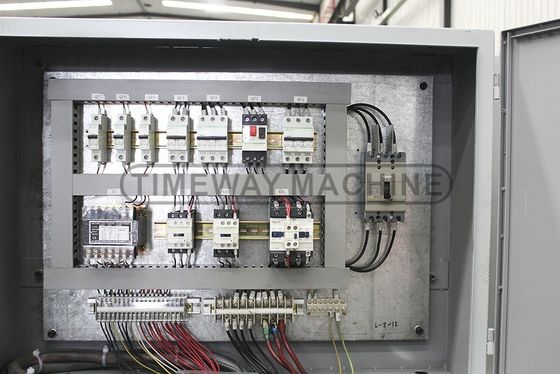

| CE規格の電気キャビネット:
シュナイダーの電気部品を採用します 高安定性と信頼性の高い動作です |
| 完成した機械: |
| 運送準備中 |
