詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 5000 | スピンドル速度の範囲 (rpm): | 3.15 - 315 ターンピム |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 755 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 22 |
| 電圧: | 220V~460V | サイズ (L*W*H): | 機械のモデルとして |
| 体重 (kg): | 12500kg | 保証: | 1 年 |
| 主要 な 売り物: | 長寿命 | 販売形態: | 熱い製品 2021年 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 作業精度グレード: | IT6 |
| 荒さ: | Ra1.6um | チャック: | 4口間独立チャック |
| チャックサイズ: | 1000 mm | ベッド上の振動直径: | 1250mm |
| 横スライド上のスイング直径: | 865のmm | 作業部品の最大重量: | 6トン (OPT) 8トン) |
| 十字旅行: | 580mm | 経緯的移動: | 3000のmm |
| 条件: | 新しい | スピンドル・ボー ((mm): | 130 |
| 適用される産業: | ホテル,衣装店,建材店,機械修理店,製造工場,食品・飲料工場,農場,レストラン,家庭用,小売,食品店,印刷店建設工事,エネルギー・鉱業,食品・飲料店,広告 C | 展示室の場所: | カナダ,アメリカ合衆国,イタリア,フランス,ドイツ,メキシコ,ロシア,スペイン,南アフリカ,オーストラリア |
| 基本構成要素: | 軸承,ポンプ,ギア,モーター,ギアボックス,圧力容器 | 最大回転長さ (mm): | 4800mm |
| 年間: | 2020 | 港: | 中国港 |
製品の説明

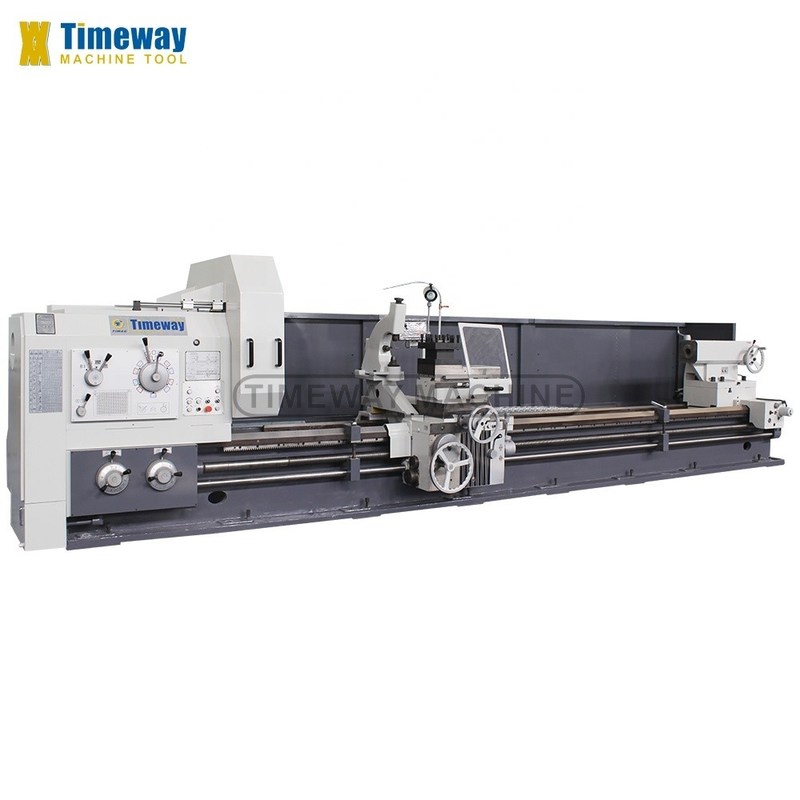

| 平行金属回転機 重作業水平回転機 |
| 技術パラメータ |
| 仕様 | ユニット | AL-1000B | AL-1250B | AL-1400B | AL-1600B |
| マックス ベッドに振り向いて | mm | 1000 | 1250 | 1400 | 1640 |
| マックス 横滑り | mm | 615 | 865 | 1015 | 1250 |
| センター間の距離 | mm | 1500/2000/3000/4000/5000/6000/8000/10000/12000/- | |||
| 最大回転長さ | mm | 1300/1800/2800/3800/4800/5800/7800/9800/11800/- | |||
| ベッド幅 | mm | 755 | 755 | 755 | 755 |
| 負荷能力 | 体重 | 6000 (選択: 8000) | 6000 (選択: 8000) | 6000 (選択: 8000) | 6000 (選択: 8000) |
| スピンドル鼻 | - | A2-15 | A2-15 | A2-15 | A2-15 |
| スピンドルの穴 | mm | 130 | 130 | 130 | 130 |
| スピンドル・コーナー | - | メトリック 140 | メトリック 140 | メトリック 140 | メトリック 140 |
| スピンドル速度範囲 | rpm | 前へ 3.15-315,CW 3.5-291 | |||
| スピンドル速度ステップ | ステップ | 前へ 21 後へ 12 | |||
| X/Z軸の飼料種類 | 種類 | 56/56 年 | 56/56 年 | 56/56 年 | 56/56 年 |
| 給餌範囲 | mm | 縦:0.1-12;横:0.05-6;上部ツール・ポスト:0.025-3 | |||
| メトリックスレッドの範囲 (種類) | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | 1-120 (44) |
| インチスレッドの範囲 (種類) | TPI | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) |
| モジュールのスレッドの範囲 (種類) | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) |
| 直径の糸の範囲 (種類) | DP | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) |
| ツールベースまでの距離 スピンドルセンター | mm | 48 | 48 | 48 | 48 |
| ツールの柱の回転角 | ° | ±90° | ±90° | ±90° | ±90° |
| クロススライド移動 | mm | 520 | 580 | 580 | 630 |
| 上のスライド移動 | mm | 300 | 300 | 300 | 300 |
| ツールセクションのサイズ | mm | 45×45 | 45×45 | 45×45 | 45×45 |
| スピードアップ | mm/min | 縦: 3740 横: 1870 上部: 935 | |||
| 尾根の羽の直径 | mm | 160 | 160 | 160 | 160 |
| テイルストック 羽の移動 | mm | 300 | 300 | 300 | 300 |
| 尾根の羽の角 | - | MT6 | MT6 | MT6 | MT6 |
| メインモーター電源 | kw | 22 | 22 | 22 | 22 |
| 機械の長さ | mm | 4600/5100/6100/7100/8100/9100/11100/13100/15100/- | |||
| 機械の幅 | mm | 2150 | 2150 | 2150 | 2150 |
| 機械の高さ | mm | 1700 | 1825 | 1950 | 2150 |
| 標準装備品:
| 選択用アクセサリー: |
|
|
|
| 特徴 |
横回転機は,鋳物,鋼材および非鉄金属の大型および中規模の部品の加工に適しています.外輪,内穴,端面,溝,掘削,退屈で巣を作るインチ,モジュール,直径などの様々な内部および外部スレッドをメトリックに変換できます.
1755mmの横幅を持つ高硬さ整体床で,機械は強い安定性と高精度,そして床の負荷能力が6000kgまで確保されます.
2. スピンドル標準は130mmの大きな穴の穴を通って,A2-15スピンドルノズ接続タイプを採用し,スピンドルのランアウト精度はよりよい.
3機械ツールは,モーターの短い円形表面を上部ツールの柱で切るのに使用され,長い円形表面は,上部ツールの柱と縦軸のフィードで回すことができます.
4高速で強力な切削のための高性能,高硬さ,幅広い速度範囲,速度範囲は33速で3.15-315rpmです.
5機械加工の必要に応じて,顧客は電動移動尾根を選択し,操作者の労働強度を削減し,作業効率を改善することができます.
1高い硬さのあるベッド.
床は鋳造構造床ででき,内部肋骨は合理的な配置と高硬さがあり,ガイドレールは中間周波数消化磨きプロセスを採用しています.スライディングガイドの表面で, 爬虫防止のガイドプレート技術が採用され,摩擦減圧係数などの動力特性も最適状態です.低速のクロールを避けるため.
2高硬さ 高精度 スピンドル
機械ツールのスピンドルベアリングは,有名なブランド製品の採用. スピンドルボックスは,熱変形を均等にするために対称な構造を採用し,スピンドルの中心部の偏移を避ける.熱変形を軽減するために,ヘッドストックは油浴サイクルで潤滑される.メインシャフトの前端は,二方向角接触ボールベアリングの3支柱構造を採用する.精度を向上させ,硬さを高め. ヘッドストック内のギアは,正確な伝送と低騒音を確保するために消し,地付けされています. 適切に組み立てられたスピンドルは,低温上昇の特徴を持っています.熱変形が小さい高精度長期間の動作中に比較的安定した精度を維持します.
3.スピンドル軸の漂流を防ぐため,熱対称構造のスピンドルボックス.
| 機械の詳細 |
| スピンドルボックスのスピンドル速度33ステップ | 標準的な4口の独立チャック |
| | |
| PTFEレール付きの車両 | 選択可能な電動動尾根 |
| |
| 直径130mm 穴を通るスフィンダ | 22kWの大功率メインモーター |
| |
| CE規格の電気キャビネット | オプションの2/3軸DRO |
| |

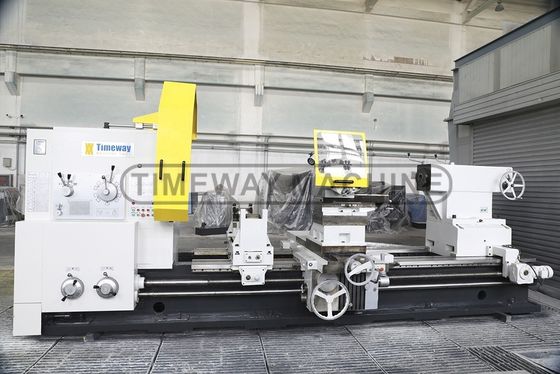

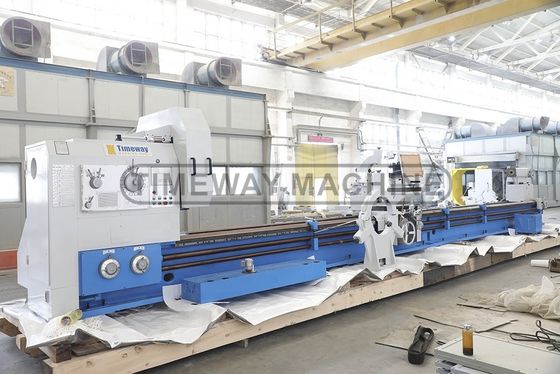

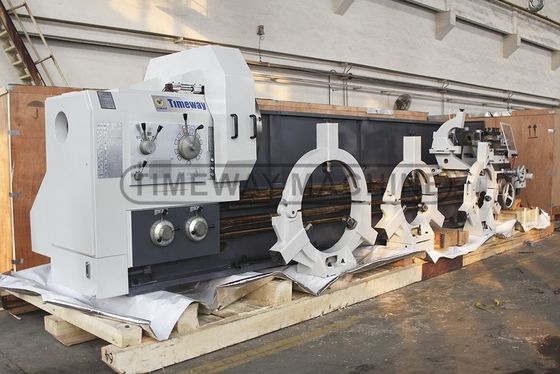

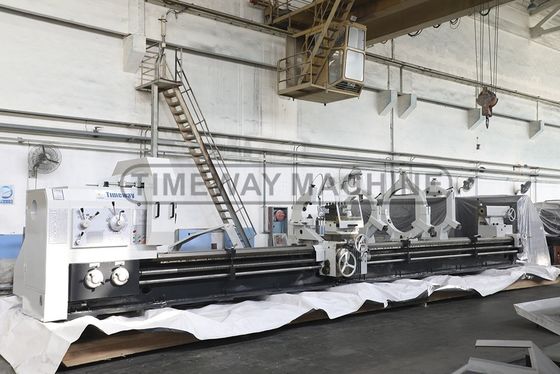

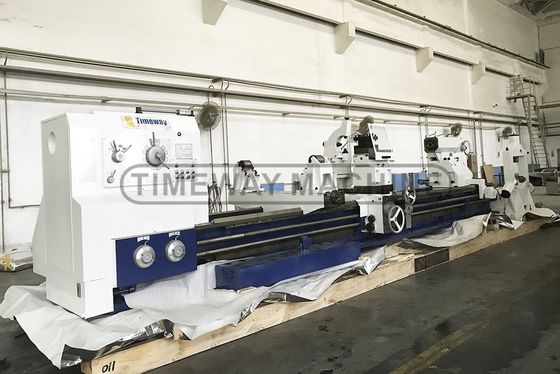

| 輸送のための完成した機械 |
| AL-1250Bx5000 |
|
| アル-1250Bx8000 |
| |
| アル-1600B×10000 |
| |
| AL-1600Bx6000 |
|
| AL-1000Bx3000 |
|
Q: その通りなぜタイムウェイマシンを選んだのか?
A: その通り1 競争力のある価格で高品質
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q: その通り機械のQCや安全基準はありますか?
A: その通りはい,我々は非常に厳格な品質管理部門を確立しました 良い品質を保証するために.
Q: その通りMOQは何ですか?
A: その通り1セット (低コストの機械は1セット以上)
Q: その通り支払い条件はどうだ?
A: その通り(1) T/Tで30%の先払いと70%の残金で出荷前に支払わなければなりません.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: その通り保証はどうだ?
A: その通り保証期間は配達から1年です. 期間を超えても,私たちはマシンに生涯サービスを提供します.
