詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 2000 | スピンドル速度の範囲 (rpm): | 25 - 2000回転/m |
|---|---|---|---|
| 機械加工能力: | 軽量 | ベッドの幅 (mm): | 300 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 5.5 |
| 電圧: | 顧客の要求に応じて | サイズ (L*W*H): | 2720×1120×1700mm |
| 体重 (kg): | 2295キログラム | 保証: | 1 年 |
| 主要 な 売り物: | 高精度 | 販売形態: | 熱い製品 2019 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | CNCでもなくとも: | 普通の |
| オートマティックグレード: | 手帳 | 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア |
| 横の旋盤: | マニュアル ギャップ ベッド ターネス | 最高。振動直径: | 460mm |
| 体重: | 2020KG | パワー: | 4KW |
| 条件: | 新しい | スピンドル・ボー ((mm): | 58 |
| 適用される産業: | 製造工場 | 展示室の場所: | エジプト,カナダ,イギリス,米国,ドイツ,ブラジル,インドネシア,パキスタン,インド,ロシア,チリ,UAE,ウズベキスタン,マレーシア |
| 基本構成要素: | ローヤリング | 最大回転長さ (mm): | 2000mm |
| 年間: | 2020 | ||
製品の説明
製品説明

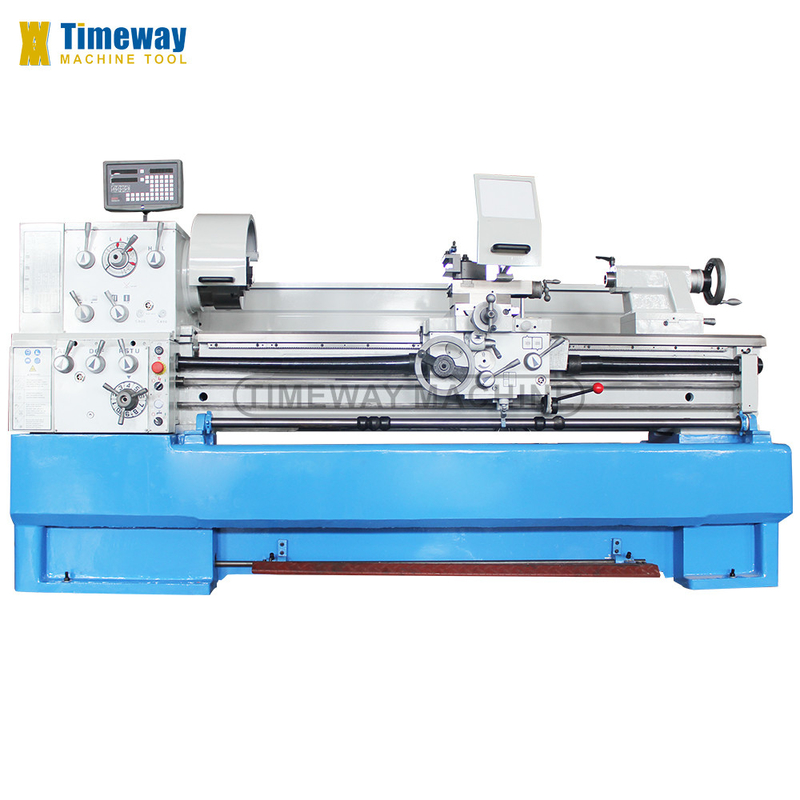

仕様 | ユニット | CL-410 | CL-460 | CL-510 | CL-560 |
ベッドに振り回して | mm | φ410 | φ460 | φ510 | φ560 |
横スライドを振り回す | mm | φ220 | φ270 | φ300 | φ350 |
ギャップにスイング | mm | φ640 | φ690 | φ738 | φ788 |
センター間の距離 | mm | 1000/1500/ 2000 | 1000/1500/ 2000 | 1000/1500/ 2000/3000 年 | 1000/1500/ 2000/3000 年 |
有効な隙間長 | mm | 165 | 165 | 200 | 200 |
ベッドの幅 | mm | 300 | 300 | 350 | 350 |
スピンドル鼻 | D1〜6 | D1〜6 | D1-8 | D1-8 | |
スピンドルの穴 | mm | 58 | 58 | 80 | 80 |
スピンドル・ボールのコナー | 第 6 号 モールス文字 | 第 6 号 モールス文字 | 7号 モース | 7号 モース | |
スピンドル速度の範囲 | r/min | 12回転,25〜2000r/min | 12つの変更 25〜2000r/min | 12つの変更 25~1600 | 12つの変更 25~1600 |
上部スライドの最大移動距離 | mm | 128 | 128 | 130 | 130 |
横スライドの最大移動距離 | mm | 285 | 285 | 326 | 326 |
道具の最大切片 | mm | 25×25 | 25×25 | 25×25 | 25×25 |
引導螺旋のピッチスレッド | mm | 6か4TPI | 6か4TPI | 6か4TPI | 6か4TPI |
経緯的給餌範囲 | mm/rev | 42種類,0.031-1.7 | 42種類 0.031 - 17 | 35種類,0.059-1646 | 35種類 0.059-1646 |
クロスフィード範囲 | mm/rev | 42種類,0.014-0.784 | 42種類 0.014-0. その通りだ784 | 35種,0.020-0.573 | 35種類 0.020-0.573 |
メトリックスレッドの範囲 | mm | 0.1-14 (41種類) | 0.1-14 (41種類) | 0.2-14 (47種類) | 0.2-14 (47種類) |
インチスレッドの範囲 | T.P.I. | 2 - 11 2 - 12 (60種類) | 2 - 11 2 - 12 (60種類) | 2-112 (60種) | 2 - 11 2 - 12 (60種) |
直径のピッチ範囲 | D.P. | 4-112 (50種類) | 4-112 (50種類) | 4-112 (50種) | 4-112 (50種) |
モジュールのピッチ範囲 | M.P. | 0.1〜7 (34種類) | 0.1〜7 (34種類) | 0.1-7 (39種) | 0.1〜7 (39種) |
尾根の袖のダイア | mm | 60 | 60 | 75 | 75 |
尾根の袖の移動 | mm | 128 | 128 | 180 | 180 |
尾根の袖の縮小 | - | 4号 モールス文字 | 4号 モールス文字 | 第5号 モース | 第5号 モース |
メインモーターの動力 | kw | 5.5 (7.5HP) | 5.5 (7.5HP) | 7.5 (10HP) | 7.5 (10HP) |
冷却液ポンプの電源 | kw | 0.1 | 0.1 | 0.1 | 0.1 |
総寸法 (LxWxH) | cm | 220/275/325 x108x137 | 220/275/325 x108x137 | 240/290/340/440×112×143 | 240/290/340/ 440×112×143 |
パッケージのサイズ ((LxWxH) | cm | 225/280/330 x112x162 | 225/280/330 x112x162 | 246/296/346/446 × 113 × 182 | 246/296/346/ 446×113×182 |
純重量 | 体重 | 1670年/1920年 2070 | 1720/1970年 2100 | 1985年 2335年 2685/3385 | 2020/2370/ 2720/3420 |
総重量 | 体重 | 1980/2265/ 2320 | 2045/2330/ 2515 | 2330/2700/ 3070/3810 | 2370/2740/ 3110/3850 |
■3 マンハックチャック 4つのチャック · 死んだ中心部 顔面のプレート · 安定した休息 · 休憩後 ■ 減量袖 油銃 · 冷却液システム ■ 作業灯 · 追跡ダイヤル表示 | · ツールポストの迅速変更 · 2/3軸 DRO ■リビングセンター · 角型回転装置 ■チャック・ガード ■リードスクリューガード ■ツール・ポスト・ガード |
わたしたち を 選ぶ の は なぜ です か
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
この製品の詳細を知りたい
