""""" ロートンは,長いロートを回すための,角型回転装置を装備しています.
機械には長片を強く固定できるダブル・チャックがあります.
"""""回転機は,後方支柱を装備し,補助サポートの長所
|
詳細情報 |
|||
| タイプ: | 回転中心 | 最大 作業部品の長さ (mm): | 3000 |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 500MM |
| スピンドルモーターの電源 (kW): | 15 | スピンドル数: | シングル |
| 軸数: | 2 | 移動 (X軸): | 420mm |
| 移動 (Z軸): | 380のmm | サイズ (L*W*H): | 5177×1800×1850 |
| 電圧: | 220V/380V | CNC制御システム: | FANUC |
| ツール・ポスト・ステーション: | 4 | 体重 (kg): | 6000 |
| 保証: | 1 年 | 主要 な 売り物: | 多機能性 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | パイプのスレッドライン: | 30〜120 |
| 最高。ベッド上の振動: | 800 | マックス 横スライドを回す: | 450 |
| 最高。工作物の長さ: | 1000/1500/2000/3000 | Max.Turningの長さ: | 800/1350/1800/2800 |
| ベッドの幅: | 550 | 紡錘の鼻: | C15 |
| スピンドルテーパー: | メトリック 140 | 紡錘穴: | 130 |
| スピンドルの中央のコーナー: | MT6 | 条件: | 新しい |
| 適用される産業: | ホテル,機械修理店,製造工場,レストラン | 展示室の場所: | アメリカ合衆国,ドイツ,ベトナム,フィリピン,インドネシア,インド,ロシア,スペイン,タイ,アルジェリア,スリランカ,バングラデシュ,南アフリカ |
| 販売形態: | ほか | 基本構成要素: | ほか |
| 最大回転長さ (mm): | 3000 | 最大 スピンドル速さ (rp.m): | 1000回転/m |
| スピンドル・ボー ((mm): | 240 | 港: | 中国港 |
製品の説明
製品説明
CNC オイルラントローンの用途:
石油,地質,鉱山,化学産業,農業灌輸と排水におけるユーザーの特殊な要求を満たすユニオンジョイントの様々な直線と角管糸をカットすることができます掘削棒,鋳造管,排水管,井戸鋳造管,水ポンプ管は,エンジンターンと比較して,より経済的で効率的です.それは様々なメトリックをカットするためにエンジンターンとして使用することができますワイヤレスとモジュールのスレッド,シャフト,ディスク.
√ FANUC/SIEMENS/GSK CNC システム √ 大きな穴のチャック (前と後ろ)√ 死んだ中心部 √ 4ステーションの電動工具台 √ 冷却システム √ 作業ランプ √ パイロットランプ √ 半閉ざされたガード √ マニュアルパルス発電機 (MPG) √ 自動潤滑システム √ オイルガン √ 手動で動かす尾根 √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | パネウマティックチャック 他のツールポスト _ 安定した休息 _ 休憩をフォローする エアコン _ チップコンベア 長パイプの _ 後部サポート リアルセンター |
仕様 | ユニット | QK-130 | QK-200 | QK-225 | ||
容量 | ベッドに振り回して | mm | 630/800 | 630/800 | 630/800 | |
横スライドを振り回す | mm | 340/540 | 340/540 | 340/540 | ||
センター間の距離 | mm | 1000/1500/3000 | 1000/1500/3000 | 1000/1500/3000 | ||
パイプのスレッドライン | mm | 30~126 | 50~193 | 50〜220 | ||
ベッド幅 | mm | 550 | 550 | 550 | ||
最大負荷容量 | 体重 | 3000 | 3000 | 3000 | ||
スピンドル | スピンドルの穴 | mm | 130 | 200 | 225 | |
スピンドル速度ステップ | ステップ | ステップレス (3シフト) | ステップレス (4シフトのマニュアル) または (4シフトの水力) | ステップレス (4シフトのマニュアル) または (4シフトの水力) | ||
スピンドル速度 | rpm | 30~650 | 20〜500 | 20〜500 | ||
チャックサイズ | mm | 400 | 500 | 500 | ||
チャック型 | - | マニュアル 3 爪 | マニュアル 3 爪 | マニュアル 3 爪 | ||
塔 | ターレット型 | - | 電気 4 台 | 電気 4 台 | 電気 4 台 | |
ツールの棒の大きさ | mm | 32×32 | 32×32 | 32×32 | ||
飼料 | X軸移動 | mm | 320/420 | 320/420 | 320/420 | |
Z軸移動 | mm | 850/1350/2850 | 850/1350/2850 | 850/1350/2850 | ||
X軸の高速供給速度 | mm/min | 4000 | 4000 | 4000 | ||
Z軸の速食 | mm/min | 6000 | 6000 | 6000 | ||
尾根 | 尾根の羽の直径 | mm | 100 | 100 | 100 | |
尾根の羽の角 | - | MT5 | MT5 | MT5 | ||
テイルストック 羽の移動 | mm | 250 | 250 | 250 | ||
パワー | メインモーター電源 | kw | 11 | 11 | 11 | |
冷却液のモーターパワー | kw | 0.125 | 0.125 | 0.125 | ||
ほか | 機械の寸法 | mm | 3300/3800/5300×1800×1750 | 3300/3800/5300×1800×1750 | 3300/3800/5300×1800×1750 | |
機械の重量 | 体重 | 4500/5000/6000 | 4600/5100/6100 | 4700/5200/6200 | ||
機械の詳細

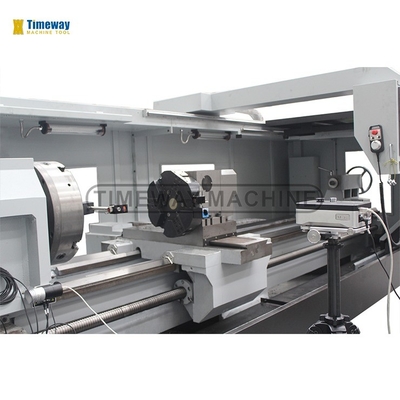

2回転車 (正面と後ろ)
標準回転機は,二重チャック (3-マハまたは4-マハ) で装備されています. スピンドルは異なる直径の長棒を満たすことができます. スピンドルの穴は130mm,200mm,225mm,255mm,280mm,300mm,330mm,360mm,390mm,440mm,520mm,630mm,およびカスタマイズされたスピンドル孔 (5.1"~24.8).
4ステーションの電動塔:
- 有名なブランドの電動塔を採用します 高精度な位置付けです
テイルストック
- マニュアル移動尾根は標準で 電気移動尾根はオプションです

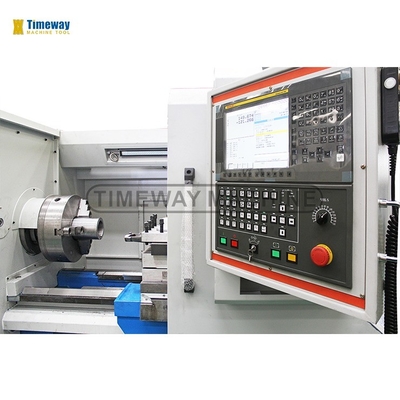

CNCシステム:
シメンス,ファヌック,三??,ファゴア,KND,HNC,GSKなど
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um

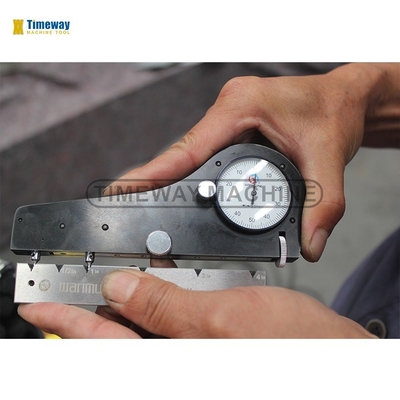

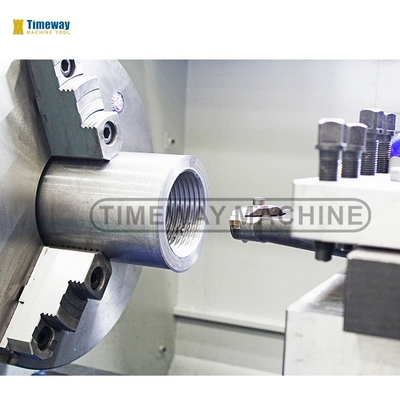

スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品(CNC オイルランター用のだけです):
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切ることによって,機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
わたしたち を 選ぶ の は なぜ です か
レニショウレーザーインターフェロメーター (CNCオイルランター専用)
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
