2/3軸のデジタル読み取り (DRO) が利用できます.
>>チャック・ガードは利用可能だ.
|
詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 1000 | スピンドル速度の範囲 (rpm): | 16~1600回転/m |
|---|---|---|---|
| 機械加工能力: | 軽量 | ベッドの幅 (mm): | 360 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 4 |
| 電圧: | 220V/380V/400V/415V/440V | サイズ (L*W*H): | 2450×1150×1750mm |
| 体重 (kg): | 1500kg | 保証: | 1 年 |
| 主要 な 売り物: | エネルギー 節約 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | CNCでもなくとも: | 普通の |
| オートマティックグレード: | 手帳 | マシンスタイル: | 旋盤旋盤 |
| パワー (w): | 4KW | 最高。振動直径: | 400mm |
| 最高。ギャップ上の振動: | 560mm | ベッドの幅: | 360mm |
| ツールの支柱の部分: | 25X25MM | 中央の高さ: | 200mm |
| 機械の色: | 選択可能 | 条件: | 新しい |
| スピンドル・ボー ((mm): | 52 | 適用される産業: | ホテル,衣装店,建材店,機械修理店,製造工場,食品・飲料工場,農場,レストラン,家庭用,小売,食品店,印刷店建設工事,エネルギー・鉱業,食品・飲料店,広告 C |
| 展示室の場所: | カナダ,米国,イタリア,ドイツ,メキシコ,スペイン,南アフリカ,オーストラリア | 基本構成要素: | 軸受け、ポンプ、ギヤ、モーター |
| 最大回転長さ (mm): | 850のmm | 年間: | 2021 |
| 港: | 中国の港 | ||
製品の説明
製品説明
3つのマウントチャック | リビングセンター |
4口チャック | 収縮式回転装置 |
顔面プレート | ドリルチャック |
死んだ中心部 | スピードチェンジツールホルダー |
スレッド追いかけるダイヤル | 2/3軸デジタル読み取り |
スプラッシュガード | チャックカバー |
オイル・ガン | リードスクリューカバー |
作業ランプ | ツールのポストカバー |
冷却システム | ドライブプレート |
安定した休息 | |
休憩を続けて | |
ギアを交換する | |
降ろし袖 | |
フットブレーキ | |
基礎ボルト | |
道具箱と道具 | |
操作説明書 |
仕様 | ユニット | FL-360F | FL-400F | FL-500F | FL-600F | |||
マックス ベッドに振り向いて | mm | 360 | 400 | 500 | 600 | |||
マックス 横滑り | mm | 190 | 230 | 330 | 430 | |||
マックス スイング ギャップ | mm | 520 | 560 | 660 | 760 | |||
実際の隙間長さ | mm | 200 | ||||||
中心距離 | mm | 750/1000/1500/2000/3000 | ||||||
ベッド幅 | mm | 360 | ||||||
スピンドルホール | mm | 52 (オプション: 82) | ||||||
スピンドル鼻 | - | ISO-C6 | ||||||
スピンドル・コーナー | - | モース6 | ||||||
スピンドル速度 | rpm | 16-1600 (12 ステップ) | ||||||
メトリックスレッドの範囲 | mm | 0.25-7 (17Kinds) | ||||||
インチスレッドの範囲 | T.P.I. | 5-144 (30種) | ||||||
モジュールのスレッド範囲 | M.P. | 0.25-3.5 (12種類) | ||||||
直径の糸の範囲 | D.P. | 10-288 (30種類) | ||||||
縦断的な給餌範囲 | mm/rev | 0.0832-4. わかった66 | ||||||
交叉供給範囲 | mm/rev | 0.048-269 | ||||||
上部スライドの最大移動 | mm | 95 | ||||||
横スライドの最大移動 | mm | 180 | 200 | 250 | 250 | |||
道具の最大サイズ (W x H) | mm | 20 × 20 | ||||||
尾根の袖の直径 | mm | 65 | ||||||
尾根の袖の角形 | - | モース4 | ||||||
テイルストック 袖移動 | mm | 140 | ||||||
メインモーター | kw | 4 (オプション:5.5/7.5) | ||||||
冷却液ポンプのモーターパワー | kw | 0.125 | 0.125 | 0.125 | 0.125 | |||
高速モーターパワー | kw | 0.12 | 0.12 | 0.12 | 0.12 | |||
750mm | 体重 | 1350/1750年 | 1400年から1800年 | 1500年から1900年 | 1600/2000 年 | |||
1000mm | 体重 | 1450年〜1850年 | 1500年から1900年 | 1600/2200 | 1700/2100 | |||
1500mm | 体重 | 1600/2000 年 | 1650/2050 年 | 1750/2150 | 1900/2300 年 | |||
2000mm | 体重 | 1750/2150 | 1800/2200 | 1900/2300 年 | 2050/2450 年 | |||
3000mm | 体重 | 1900/2300 年 | 1950年 2350年 | 2050/2450 年 | 2150/2550 | |||
パッケージのサイズ ((LxWxH) | mm | 2250/2450/2950/3450/4450 × 1150 × 1750 | ||||||
4000mm | 体重 | 4100/4600 | 4300/4800 | 4500/5000 | 4700/5200 | |||

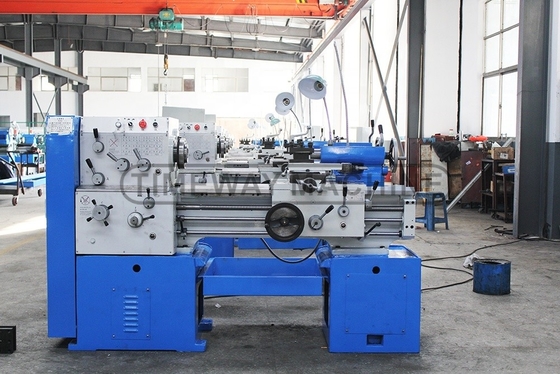

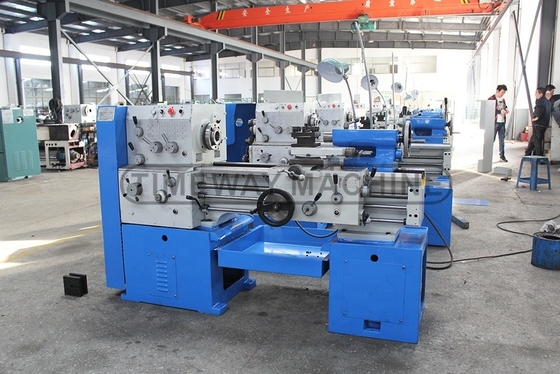

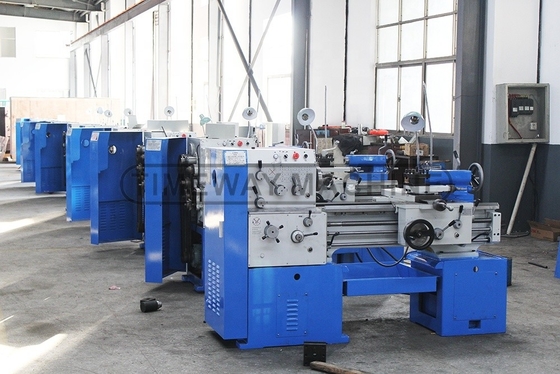

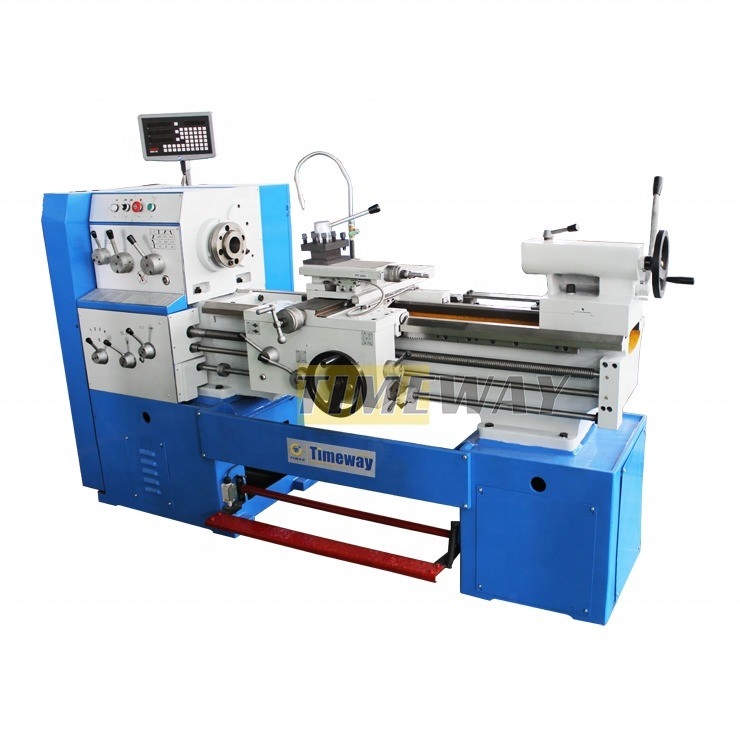

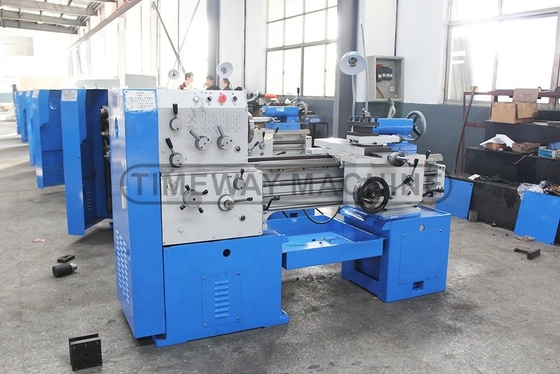

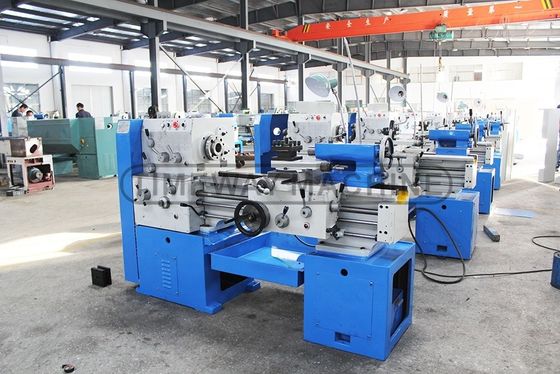

機械の詳細
このシリーズのトートンは,中規模のターニングワークのための有名なモデルです.その基本的な構成でさえ,3つの口首チャック,安定した休憩とフォロー休憩,ギア変更など,重要なアクセサリーを含んでいます.このモデルの適用範囲を大幅に拡大非生産的な時間を減らすため,このモデルは2軸または3軸のデジタル読み取り装置も装備できます.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 標準的な3つ歯周回転車,迅速に固定作業部品;
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 肋骨のあるベッドは高品質の鋳鉄で作られています.
>> ガイドウェイのレールは硬化され,硬さはHRC52まで
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> X/Z軸の自動フィードと高速フィード
> アメリカ型,ヨーロッパ型イタリア型選択可能な快速交換ツールポスト
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 機械回転器は耐磨ベルトを通ってブレーキを押して,スピンドルを素早く停止させる.
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um
スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品(CNC横回機のみ):
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切ることによって,機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
わたしたち を 選ぶ の は なぜ です か
レニショウレーザーインターフェロメーター (CNC水平回転機のみ):
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
