詳細情報 |
|||
| タイプ: | 垂直 | 最大 作業部品の長さ (mm): | 800 |
|---|---|---|---|
| 機械加工能力: | 軽量 | ベッドの幅 (mm): | 200mm |
| スピンドルモーターの電源 (kW): | 22 | スピンドル数: | シングル |
| 軸数: | 2 | 移動 (X軸): | 630のMM |
| 移動 (Z軸): | 700のmm | 電圧: | 220V/380V |
| CNC制御システム: | FANUC | ツール・ポスト・ステーション: | 4 |
| 体重 (kg): | 6000 | 保証: | 1 年 |
| 主要 な 売り物: | オートマティック | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 最高。回転直径: | 800 | 振動直径最大: | 900 |
| チャックサイズ: | 21月18日 (日) | スピンドル速度: | 100から1000 |
| ツール・ポスト・クロス・トラベル (X): | 630 | X/Z 軸の高速供給速度: | 4/6 |
| ツールポストタイプ: | ギャングタイプ/V4 | ツールセクションのサイズ: | 32x32 |
| X/Z軸の位置付け精度: | 0.02 | X/Z軸の位置変更精度: | 0.012 |
| 条件: | 新しい | スピンドル・ボー ((mm): | 100 |
| 適用される産業: | 機械修理工房,製造工場,小売業,建設業,エネルギー・鉱業 | 展示室の場所: | エジプト トルコ ルーマニア |
| 販売形態: | ほか | 基本構成要素: | PLC |
| 最大回転長さ (mm): | 800 | 最大 スピンドル速さ (rp.m): | 1000回転/m |
| 港: | 中国港 | ||
製品の説明
製品説明
GSK 電動工具の塔 電子ハンドホイール 潤滑システム 冷却システム 作業ランプ パイロットランプ 保護ガード 熱交換器 レベルリングブロックとボルト 道具と道具箱 操作マニュアル | FANUC CNCシステム シエメンス CNC システム エアコン チェーン型チップコンベア |

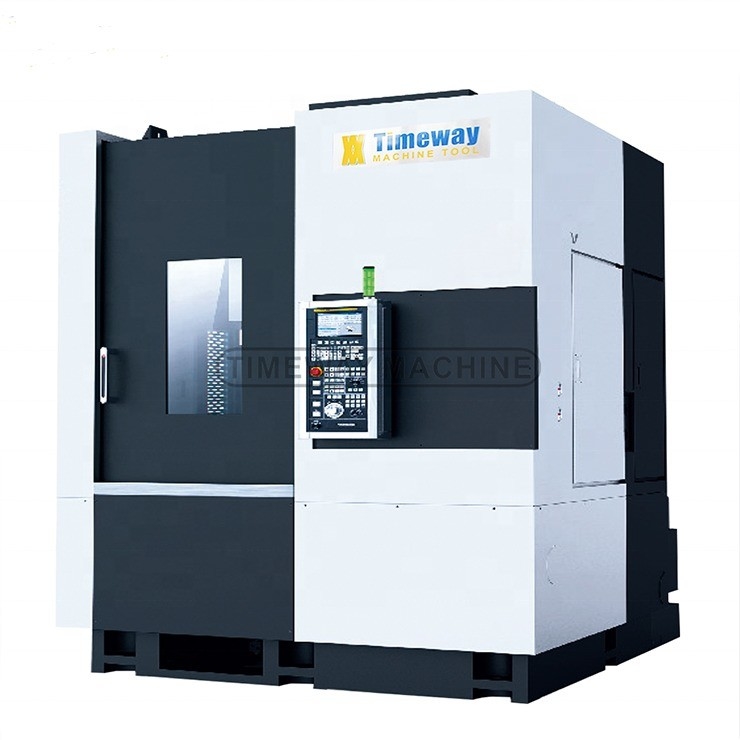

仕様 | ユニット | VTC800 |
最大回転直径 | mm | 800 |
振動直径最大 | mm | 900 |
チャックサイズ | 21月18日 (日) | |
スピンドル速度 | rpm | 100から1000 |
ツール・ポスト・クロス・トラベル (X) | mm | 630 |
ツールストップの垂直移動 (Z) | mm | 700 |
X/Z軸の供給速度 | mm/min | 0.1-1000 |
X/Z 軸の高速供給速度 | m/min | 4/6 |
ツールの柱の種類 | ギャングタイプ/V4 | |
ツールセクションのサイズ | mm | 32×32 |
X/Z軸の位置付け精度 | mm | 0.02 |
X/Z軸の位置変更精度 | mm | 0.012 |
メインモーター電源 | kw | 18.5/22 |
X軸の電源モーターの動力 | kw | 2.3 |
Z軸電源モーターの電源 | kw | 2.3 (ブレーキ) |
X/Z軸の電源モーターのトルク | NM | 15 |
機械の重量 | 体重 | 6000 |
機械の詳細
1シリーズCNC単列垂直回転機は,近代的な高度な設計と製造技術を吸収し,CAD最適化設計方法を使用して設計されています.最新のデザインコンセプトを使用し,国内外の先進的な機能で装備. 2. 構造性能,作業台の過重負荷,機械の高い動的および静的硬さ,すべての動きの安全性と安定性,に強い切断を実現長い使用寿命と高処理効率3. この機械は,高速鋼とカービッド切削ツール,すべての鉄金属および非鉄金属および一部の非金属材料の加工パーツに適しています.機械は,粗末なプロセスを完了し,内外シリンダーのターニングを完了することができます5. 機械は主に柱,作業台,梁,垂直ツールポスト,メインドライブギアボックスから構成されています.梁を上げるメカニズム垂直ツールポストフィードメカニズム,ビームガイド保護装置,完全なマシンフルキャビネット,電気システム,水力システム,冷却システム,など
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>作業台は,統合された高硬さ,高精度,短く固定型スピンドル構造を使用します.スピンドルは,高精度の推力ボールベアリングと,二重列の短円筒型ロールベアリングを装備している.. コンパクトな構造,同時に軸性負荷,軸性負荷と傾きモメントを担い,過負荷の下では弾性変形が小さい,作業台の回転精度と持ち運び能力を向上させた.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 4つのステーションの電気ツールポスト:高い位置付け精度,大きなクランプ力,大きな負荷容量,安定して信頼性. ユニークな鳩尾切断器ホルダー,より正確な位置付け,より大きな圧縮力.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>顧客はFANUC,SIEMENS,またはKND,他のCNCシステムを選択することができます.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>特殊な要求に応じて,マシン全体のカバー,チップコンベア。
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um
スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品(CNC回路のみ):
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切ることによって,機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
わたしたち を 選ぶ の は なぜ です か
レニショウレーザーインターフェロメーター (CNC回路のみ):
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
