詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 4000 | スピンドル速度の範囲 (rpm): | 3.15 - 315 ターンピム |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 1100 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 30 |
| 電圧: | 顧客 の 要求 と し て | サイズ (L*W*H): | 7120×2130×2380mm |
| 体重 (kg): | 17000のKG | 保証: | 1 年 |
| 主要 な 売り物: | 高精度 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | チャック直径: | 1250mm |
| 負荷能力: | 16トン | スピンドル速度ステップ: | 33ステップ |
| スライドレール: | 直角型ガイドライン | テイルストック 移動: | モーターを備えられる |
| 尾根の羽の飼料比: | 11か1か20 | 交差点: | 850mm |
| 縦軸: | 4000mm | 上部スライドストローク: | 360mm |
| 条件: | 新しい | スピンドル・ボー ((mm): | 100 |
| 適用される産業: | 衣料品店,建材店,機械修理店,製造工場,食品・飲料工場,農場,印刷店,建設工事,エネルギー・鉱業 | 展示室の場所: | カナダ,トルコ,イギリス,アメリカ,イタリア,フランス,ドイツ,ブラジル,ペルー,メキシコ,ロシア,スペイン,チリ,ルーマニア,ウズベキスタン,オーストラリア |
| 基本構成要素: | 軸承,ポンプ,ギア,モーター,ギアボックス,圧力容器 | 最大回転長さ (mm): | 3800 mm |
| 年間: | 2021 | ||
製品の説明
| 精密回 lathes ツールルーム 水平金属ターン 販売 メーカー ¥ AL-1250 AL-1600 アル=1800 AL-2000
|
ユニバーサルラートン機械は,鋳物,鉄鋼および非鉄金属の大型の部品を加工するのに適しています.それは外輪,内穴,端面,溝,掘削,退屈で巣を作るインチ,モジュール,直径などの様々な内部および外部スレッドをメトリックに変換できます.
| 標準装備品:
| 選択用アクセサリー: |
|
|
|
| 技術パラメータ |
| 仕様 | ユニット | AL-1250 | AL-1600 | AL-1800 | AL-2000 |
| マックス ベッドに振り向いて | mm | 1250 | 1600 | 1800 | 2000 |
| マックス 横滑り | mm | 900 | 1250 | 1450 | 1650 |
| センター間の距離 | mm | 3000/4000/5000/6000/8000/10000/12000/- | |||
| 最大回転長さ | mm | 2800/3800/4800/5800/7800/9800/11800/- | |||
| ベッド幅 | mm | 1100 | 1100 | 1100 | 1100 |
| 負荷能力 | トン | 16 | 16 | 16 | 16 |
| スピンドル鼻 | - | A2-15 | A2-15 | A2-15 | A2-15 |
| スピンドルの穴 | mm | 100 | 100 | 100 | 100 |
| スピンドル・コーナー | - | メトリック 140 | メトリック 140 | メトリック 140 | メトリック 140 |
| スピンドル速度範囲 | rpm | 前へ 3.15-315,後ろへ 3.5-291 | |||
| スピンドル速度ステップ | ステップ | 前へ 21 後へ 12 | |||
| X/Z軸の飼料種類 | 種類 | 56 | 56 | 56 | 56 |
| 給餌範囲 | mm/r | 縦方向:0.1-12 クロス:0.05-6; 上部ツールポスト: 0.025-3 | |||
| メトリックスレッドの範囲 (種類) | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | 1-120 (44) |
| インチスレッドの範囲 (種類) | TPI | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) |
| モジュールのスレッドの範囲 (種類) | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) |
| 直径の糸の範囲 (種類) | DP | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) |
| スピンドルの中心からツールベースまでの距離 | mm | 53 | 53 | 53 | 53 |
| ツールの柱の回転角 | ° | ±90° | ±90° | ±90° | ±90° |
| クロススライド移動 | mm | 740 | 850 | 900 | 900 |
| 上のスライド移動 | mm | 360 | 360 | 360 | 360 |
| ツールセクションのサイズ | mm | 50×50 | 50×50 | 50×50 | 50×50 |
| ツール・ポスト・フード/ガール | mm | 0.05 | 0.05 | 0.05 | 0.05 |
| 尾根の羽の直径 | mm | 260 | 260 | 260 | 260 |
| テイルストック 羽の移動 | mm | 300 | 300 | 300 | 300 |
| 尾根の羽の角 | - | メトリック 80 | メトリック 80 | メトリック 80 | メトリック 80 |
| メインモーター電源 | kw | 30 | 30 | 30 | 30 |
| 機械の長さ | mm | 6120/7120/8120/9120/11120/13120/15120/- | |||
| 機械の幅 | mm | 2058 | 2130 | 2330 | 2430 |
| 機械の高さ | mm | 2200 | 2380 | 2480 | 2580 |
| 特徴: |
1.成熟した構造:並列ターニング機械は固い作業であり,硬さで強く,高性能で,速度範囲が広く,高速で強力な切断が可能です.丸さの誤りは0を超えない..015mm,300mmの測定長でシリンダーの度差は0.05mmを超えない.
2.高度硬い床:床は鋳造構造床でできています.内部肋骨は合理的な配置と高硬さがあり,ガイドレールは中間周波数消化磨削プロセスを採用しています.スライディングガイドの表面で, 爬虫防止のガイドプレート技術が採用され,摩擦減圧係数などの動力特性も最適状態です.低速のクロールを避けるため.
3.巨大な平行回路動作する電動尾根を標準装備し,操作者の労働強度を削減し,作業効率を向上させる.
4.重作業回路は,モーターの短い円形表面を上部ツールの柱で切るのに使用され,長い円形表面は,上部ツールの柱と長長フィードで回転することができます.
5.高速で強力な切削のための高性能,高硬さ,幅広い速度範囲,速度範囲は33速で3.15-315rpmです.
6.平行式重作業回路は,最大負荷容量16トンの重作業機械ツールです. 安定性と硬さが良い広い長方形ガイドレールを採用します.ベッド幅は1100mm.
7.尾根の羽は回転可能な構造で 中心部が磨かれ熱が減る.
| 顧客からの承認: |
| |
| |
| 機械の詳細: |

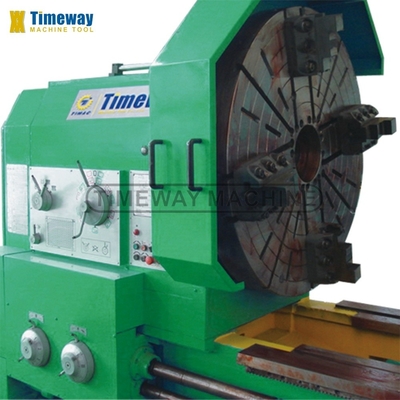

| スピンドルボックス&キャリッジ:
平行回路のスピンドルノースはA2-15で,標準で4口チャック直径1600mmを装備しています.
変速装置によって 33 ステップのスピンドル速度を得ることができ,様々な種類の加工要件を保証します.

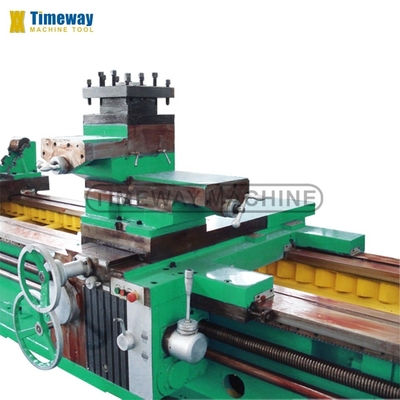

ローターキャリッジは,自動切断と快速配給を交差点,縦方向,および上部ツールポストの機械配給を完了することができます.
|
| ガイドライン:
切断床は,幅1100mmのレールスパンを採用し,長方形のガイドウェイ,大きな負荷容量,より高い安定性を使用します. |
|
|

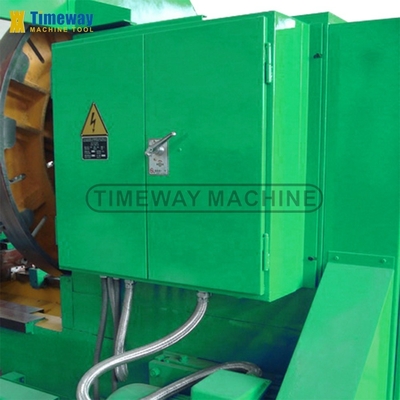

| 電気キャビネット:
電動キャビネットは平行の裏部に設置され,それは美しく,輸送に便利です. |
| CE電気部品:
電気キャビネットはCE標準に準拠しており,すべての電気部品は有名なブランドを採用しており,顧客も好きなブランドを選択します.
| |

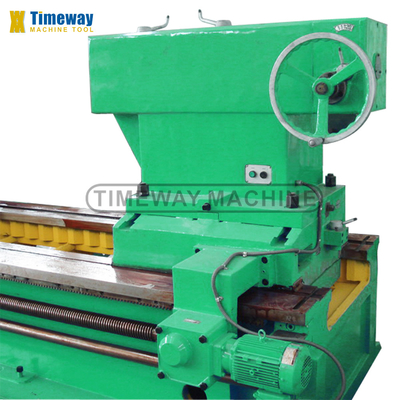

| 電動移動尾:
重荷並列回路標準は電動移動尾筋を装備し,操作者の労働強度を削減します. |
| 安定した休息:
標準配置として,安定した休憩は,加工精度を保証するために,薄い長棒をカットします. | |

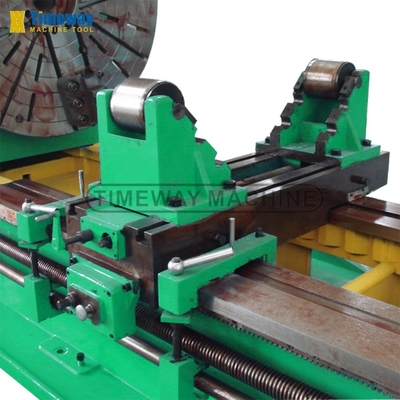

| ローラーサポート:
ローラーサポートは,重量および大型部品をロードするために使用され,平行ターンの負荷能力を最大20トンまで増加します. |

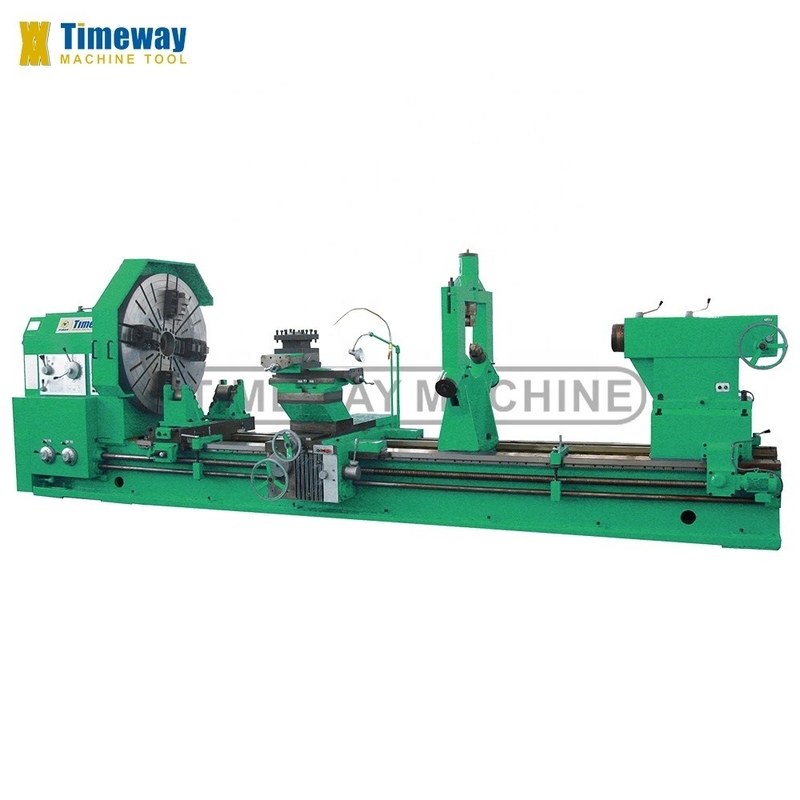

| 完成した機械: |
| なぜタイムウェイマシンを選んだのか? |
Q: その通りなぜタイムウェイマシンを選んだのか?
A: その通り1 競争力のある価格で高品質
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q: その通り機械のQCや安全基準はありますか?
A: その通りはい,我々は非常に厳格な品質管理部門を確立しました 良い品質を保証するために.
Q: その通りMOQは何ですか?
A: その通り1セット (低コストの機械は1セット以上)
Q: その通り支払い条件はどうだ?
A: その通り(1) T/Tで30%の先払いと70%の残金で出荷前に支払わなければなりません.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: その通り保証はどうだ?
A: その通り保証期間は配達から1年です. 期間を超えても,私たちはマシンに生涯サービスを提供します.
