詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 120mm |
|---|---|---|---|
| 構造: | 傾いたベッドの旋盤 | 機械加工能力: | 軽量 |
| ベッドの幅 (mm): | 500MM | スピンドルモーターの電源 (kW): | 1.6 |
| スピンドル数: | シングル | 軸数: | 2 |
| 移動 (X軸): | 210のmm | 移動 (Z軸): | 140mm |
| サイズ (L*W*H): | 131×1090×1430 | 電圧: | 220V/380V |
| CNC制御システム: | シーメンス | ツール・ポスト・ステーション: | 4 |
| 体重 (kg): | 4900 | 保証: | 1 年 |
| 主要 な 売り物: | 多機能性 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| マックス ベッドを振り回して: | 570 | マックス 横滑り: | 320 |
| 標準回転直径: | 250 | 最大回転直径: | 360 |
| Max.Turningの長さ: | 450/750/1350/2000/3000 | 最大棒直径: | 74 |
| スピンドル速度: | 2000 | 紡錘の鼻: | A2-8 |
| 紡錘穴: | 86 | チャックサイズ: | 250 |
| 条件: | 新しい | 適用される産業: | 機械類の修理工場、製造工場、エネルギー及び鉱山 |
| 展示室の場所: | アメリカ合衆国,ベトナム,サウジアラビア,インド,タイ,モロッコ,コロンビア,南アフリカ,ウズベキスタン,タジキスタン,オーストラリア | 販売形態: | ほか |
| 基本構成要素: | ポンプ,エンジン,ギアボックス | 最大回転長さ (mm): | 120 |
| 最大 スピンドル速さ (rp.m): | 6000 r.p.m | スピンドル・ボー ((mm): | 25 |
| 港: | 中国港 | ||
製品の説明
製品説明
特徴:
---CNC回路は,高速切断によって生産性を高める半閉ループ制御システムを持っています.それは,軸,袖,ディスク部品のあらゆる複雑な形状の加工に適しています.円筒状の表面の内側と外側を回すなど円形の表面
円面,端面,スロット,チャンファリング,ドリリング,リミング,特に多種,小さな回転処理のバッチ
--- 簡単に固定し, プロセスに適応し, 高い加工効率, 低廃棄率, 完成品の良好な一貫性, 労働者の技術能力の要件を削減,簡単なプログラミング中小規模な機械加工機器として広く選択されています.
--- 機械床は,硬い鋳鉄 (HT300) の材料で,一回鋳造技術で鋳造された箱状構造です.そして,輸入された高精度五面体加工センターで,一回制圧加工を用いて加工される..
--- FEA技術を用いて開発された 独特の構造で 最重な切削条件下で 最大の硬さを保証します
---この機械は,電機工学統合構造,バンド型ターレット設計,尾根なし,およびプロセスに適しています歌う種類パーツ
---CNC回路は,高速切断によって生産性を高める半閉ループ制御システムを持っています.それは,軸,袖,ディスク部品のあらゆる複雑な形状の加工に適しています.円筒状の表面の内側と外側を回すなど円形の表面
円面,端面,スロット,チャンファリング,ドリリング,リミング,特に多種,小さな回転処理のバッチ
--- 簡単に固定し, プロセスに適応し, 高い加工効率, 低廃棄率, 完成品の良好な一貫性, 労働者の技術能力の要件を削減,簡単なプログラミング中小規模な機械加工機器として広く選択されています.
--- 機械床は,硬い鋳鉄 (HT300) の材料で,一回鋳造技術で鋳造された箱状構造です.そして,輸入された高精度五面体加工センターで,一回制圧加工を用いて加工される..
--- FEA技術を用いて開発された 独特の構造で 最重な切削条件下で 最大の硬さを保証します
---この機械は,電機工学統合構造,バンド型ターレット設計,尾根なし,およびプロセスに適しています歌う種類パーツ
--- スピンドル構造は前側が固定され,後側が浮遊する支えです.そして,大きな直径のP4グレードの高精度円筒型ロールベアリングと高速のベーブルコンタクトボールベアリングを使用して,放射性および軸性抵抗と合成負荷を達成スピンドルモーターは変頻モーターを使います
--- ボールスクリューとスピンドルベアリングの両方がNSKベアリングを使用しています. メインモーターは高性能AC周波数モーター,ステップレスの速度,ギア構造のないスピンドルボックス,高速および低騒音を使用します.

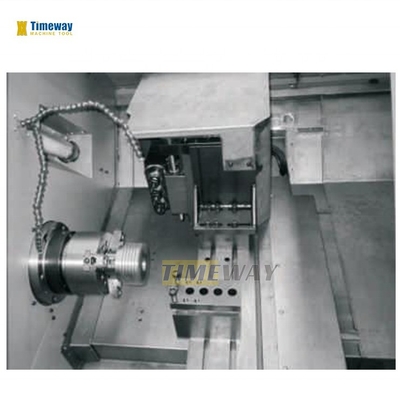

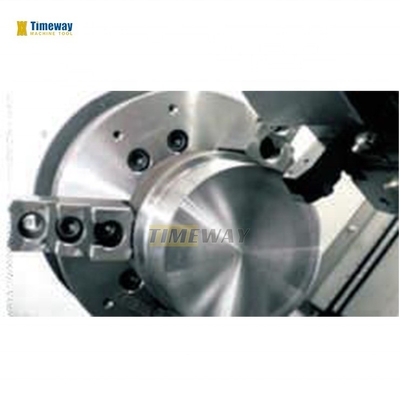

---高品質の水力固体チャックと高速燃料シリンダー,そして足のスイッチで装備され,作業部件を迅速にクランプすることが容易です.
---X/Z軸のトランスミッションシステムは,ACモーターによって直接駆動される高精度ボールスクリューを使用し,ベルトとギア駆動はありません.
---CNCシステムでは,国際的に有名なFANUC,SIEMENSまたは中国GSK ACサーボ制御システム,幅広い機能と安定した性能を使用します.
---このCNC回転機は,完全に閉じられた保護,および緊急停止安全ボタンを装備しています,突然突然の停電または他の故障に出くわしたとき,制御回路の特殊設計の結果機械の安全と人材の安全を確保するために,自動保護が可能になります.

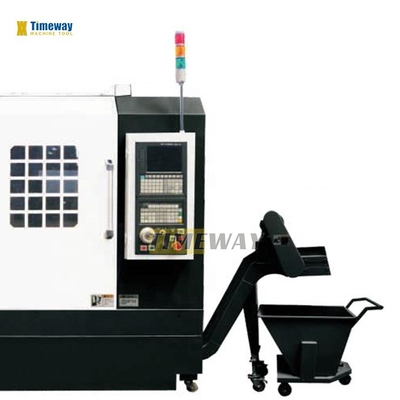

---自動中央潤滑,冷却液システム,チェーン型輸送機により,保守間の間隔を延長し,停止時間を短縮します.
---このCNC回転機にはオンライン検出機能が追加され,水力圧縮力グレードの自動調整機能が追加されます.自動バーフィッダーを追加自動ドアその他の自動化周辺機器
--- ボールスクリューとスピンドルベアリングの両方がNSKベアリングを使用しています. メインモーターは高性能AC周波数モーター,ステップレスの速度,ギア構造のないスピンドルボックス,高速および低騒音を使用します.
---高品質の水力固体チャックと高速燃料シリンダー,そして足のスイッチで装備され,作業部件を迅速にクランプすることが容易です.
---X/Z軸のトランスミッションシステムは,ACモーターによって直接駆動される高精度ボールスクリューを使用し,ベルトとギア駆動はありません.
---CNCシステムでは,国際的に有名なFANUC,SIEMENSまたは中国GSK ACサーボ制御システム,幅広い機能と安定した性能を使用します.
---このCNC回転機は,完全に閉じられた保護,および緊急停止安全ボタンを装備しています,突然突然の停電または他の故障に出くわしたとき,制御回路の特殊設計の結果機械の安全と人材の安全を確保するために,自動保護が可能になります.
---自動中央潤滑,冷却液システム,チェーン型輸送機により,保守間の間隔を延長し,停止時間を短縮します.
---このCNC回転機にはオンライン検出機能が追加され,水力圧縮力グレードの自動調整機能が追加されます.自動バーフィッダーを追加自動ドアその他の自動化周辺機器
仕様 | ユニット | AK-10P | AK-20P | AK-36P | AK-40P | |||
マックス ベッドに転げろ | mm | 220 | 500 | 420 | 450 | |||
最大回転直径 | mm | 100 | 200 | 130 | 180 | |||
棒の最大直径 | mm | 17 | 42 | 47 | 70 | |||
最大回転長さ | mm | 120 | 280 | 370/270 | 350/250 | |||
横断移動 (X) | mm | 210 | 400 | 470 | 470 | |||
縦走 (Z) | mm | 140 | 285 | 400 | 400 | |||
X軸の高速供給速度 | m/min | 15 | 24 | 12 | 12 | |||
Z軸の高速供給速度 | m/min | 15 | 24 | 12 | 12 | |||
スピンドル速度範囲 | rpm | 6000 | 5000 | 4500 | 4500 | |||
スピンドル鼻 | A2-3 | A2-5 | A2-5 | A2〜6 | ||||
スピンドルの穴 | mm | 25 | 56 | 62 | 87 | |||
チャックサイズ | インチ | スプリングコレット | 6° | 6* | 8° | |||
ツールの柱の種類 | ギャングタイプ | ギャングタイプ | ギャングタイプ | ギャングタイプ | ||||
駅番号 | PC について | 3から6 | 4から8 | 4から8 | 4から8 | |||
ツールセクションの大きさ (回転) | mm | 12x12 | 20×20 | 25×25 | 25×25 | |||
ツールセクションの大きさ (掘り) | mm | 12 | 25 | 25 | 25 | |||
電動工具 (オプション) | シングル | シングル/ダブル/トライ | シングル/ダブル/トライ | シングル/ダブル/トライ | ||||
メインモーター電源 | kw | 2.2 | 7.5 | 5.5 | 7.5 | |||
X軸サーボモーターの電源 | kw | 1.6 | 1.88 | 2.3 | 2.3 | |||
X軸モータートルク | NM | 6 | 7.5 | 7.5 | 7.5 | |||
Z軸のサーボモーターの電源 | kw | 1.6 | 1.88 | 2.3 | 2.3 | |||
Z軸モーターのトルク | NM | 6 | 7.5 | 10 | 10 | |||
作業精度 | mm | IT6 | IT6 | IT6 | IT6 | |||
荒さ | μm | ラ08 | ラ08 | ラ08 | ラ08 | |||
X/Z軸の位置付け精度 | mm | 00.016/0.02 | 00.016/0.02 | 00.016/0.02 | 00.016/0.02 | |||
X/Z軸の位置変更精度 | mm | 0.007 / 001 | 0.007 / 001 | 0.007 / 001 | 0.007 / 001 | |||
CNCシステム | GSK988T | GSK988T | GSK988T | GSK988T | ||||
機械の寸法 (LxWxH) | mm | 1310×1090×1430 | 1870×1500×1600 | 2270×1520×1650 | 3000×1545×1720 | |||
機械の重量 | 体重 | 800 | 2200 | 3100 | 4900 | |||
わたしたち を 選ぶ の は なぜ です か
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
