詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 3000 | スピンドル速度の範囲 (rpm): | 5.5〜750回転/m |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 600 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 11 |
| 電圧: | 顧客 の 要求 と し て | サイズ (L*W*H): | 5165×1730×1450mm |
| 体重 (kg): | 5600のKG | 保証: | 1 年 |
| 主要 な 売り物: | 高度な硬さ | 販売形態: | 熱い製品 2019 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | CNCでもなくとも: | 普通の |
| オートマティックグレード: | 手帳 | 機械の種類: | 重作業用水平回転機 |
| 最高。振動直径: | 800MM | 負荷能力: | 3000kg |
| 最高。十字のスライド上の振動: | 480mm | ベッドの幅: | 600mm |
| 中心間の間隔: | 3000mm | 販売後サービス: | オンラインサポート |
| 色: | スタンダード | 条件: | 新しい |
| 適用される産業: | 建設材料の店,機械の修理店,製造工場,小売業,建設業 | 展示室の場所: | カナダ,アメリカ合衆国,イタリア,フランス,ドイツ,ブラジル,ペルー,メキシコ,ロシア,スペイン,チリ,UAE,南アフリカ,オーストラリア |
| 基本構成要素: | ローヤリング,ポンプ,ギア,モーター,ギアボックス,エンジン | スピンドル・ボー ((mm): | 100 (140 選択可能) |
| 最大回転長さ (mm): | 2850のmm | 港: | 中国港 |
製品の説明
ワンストップ ショッピング
興味のある商品を表示するには画像をクリックできます
製品説明

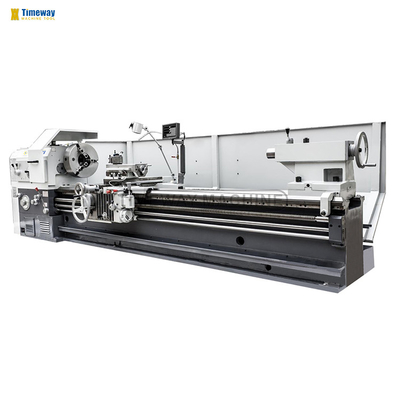

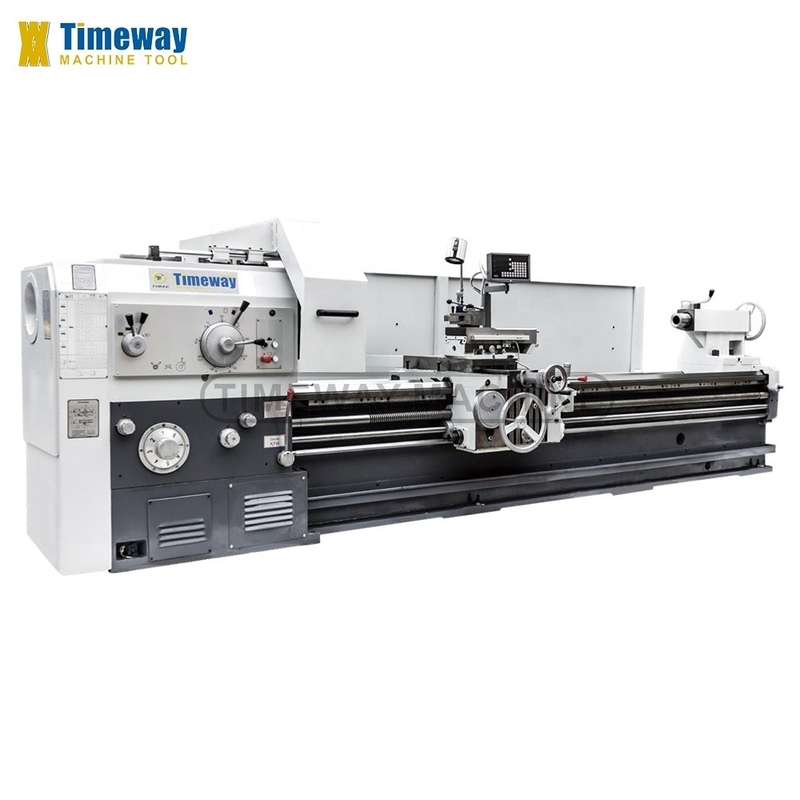

金属用重用水平回転機
特徴:
1安定した性能: 鋳造物,硬い部品などの大型および中規模の部品の安定かつ強い切断に適しています.
そして,色金属.
2床は鋳造構造床で作られています.内側リブには合理的な配置と高い硬さがあり,
ガイドレールは,中間周波数消し磨きプロセスを採用します.
プレート技術が採用され,摩擦減圧係数などの動的特性が最適状態にある
低速のクロールを避ける.
3マシンが強い安定性と高精度を持っていることを保証する床の跨度600mmの高硬さ全体ベッド,
荷重は3000kgまで
4.高硬さと高精度スペンドル: 機械ツールのスペンドルベアリングは有名なブランド製品を採用します.
熱変形を均等にするために対称な構造で,スピンドルの中心部の偏移を避けます.
熱変形,ヘッドストックは油浴サイクルで潤滑されます. メインシャフトの前端は3つのサポートを採用します.
2方向角形接触ボールベアリングの構造. 精度を向上させ,硬さを高めます. ヘッドストック内の歯車
精密な伝送と低騒音を確保するために消し,地付けされています.
温度の上昇,わずかな熱変形,高精度により,スピンドルは,
長期間の運用です
5自動フィードまたは手動で短コーンを回すことができます.上方スライドと長方フィードは,長いコーンを回すために組み合わせられています.
円形の表面
1安定した性能: 鋳造物,硬い部品などの大型および中規模の部品の安定かつ強い切断に適しています.
そして,色金属.
2床は鋳造構造床で作られています.内側リブには合理的な配置と高い硬さがあり,
ガイドレールは,中間周波数消し磨きプロセスを採用します.
プレート技術が採用され,摩擦減圧係数などの動的特性が最適状態にある
低速のクロールを避ける.
3マシンが強い安定性と高精度を持っていることを保証する床の跨度600mmの高硬さ全体ベッド,
荷重は3000kgまで
4.高硬さと高精度スペンドル: 機械ツールのスペンドルベアリングは有名なブランド製品を採用します.
熱変形を均等にするために対称な構造で,スピンドルの中心部の偏移を避けます.
熱変形,ヘッドストックは油浴サイクルで潤滑されます. メインシャフトの前端は3つのサポートを採用します.
2方向角形接触ボールベアリングの構造. 精度を向上させ,硬さを高めます. ヘッドストック内の歯車
精密な伝送と低騒音を確保するために消し,地付けされています.
温度の上昇,わずかな熱変形,高精度により,スピンドルは,
長期間の運用です
5自動フィードまたは手動で短コーンを回すことができます.上方スライドと長方フィードは,長いコーンを回すために組み合わせられています.
円形の表面
仕様 | ユニット | AL-800 | ||
ベッドに振り回して | mm | 800 | ||
横スライドを振り回す | mm | 480 | ||
作業部品の長さ | mm | 1000/1500/2000/3000/4000/5000/6000/7000/8000 | ||
最大回転長さ | mm | 850/1350/1850/2850/3850/4850/5850/6850/7850 | ||
ベッドの幅 | mm | 600 | ||
作業部品の最大重量 | 体重 | 3000 | ||
スピンドル鼻 | C11 (オプション:15) | |||
スピンドル穴の直角 | mm | 100 (選択可能:140) | ||
スピンドルの角孔 | mm | 1:20 / 150 | ||
スピンドル速さ (前) | r/min | 18種 5.5~750 | ||
スピンドル速さ (逆) | r/min | 6種 10-775 | ||
縦軸の給餌範囲 | mm/r | 64種類 0.1-2432 | ||
交叉供給範囲 | mm/r | 64種類,0.05-1216 | ||
リードスクリューのスクリューピッチ | mm | 12 | ||
番号& メトリックスレッドの範囲 | mm | 50種類,1-240種類 | ||
番号& インチ糸の範囲 | T.P.I. | 26種 14-1 | ||
番号& モジュールの糸の範囲 | mm | 63種,0.5-120 | ||
ダイヤメタルのピッチスレッドの番号&範囲 | D.P. | 24種 28-1 | ||
快速横断 輸送速度 | mm/min | 4000 | ||
スピンドルの真ん線と 道具の休憩平面 | mm | 33 | ||
道具棚の部分 | mm | 32 | ||
ツールストールの振動範囲 | ±90o | |||
上部スライドの最大移動距離 | mm | 200 | ||
横スライドの最大移動距離 | mm | 500 | ||
尾根 | 尾根の羽 | mm | 100 | |
尾根羽の移動 | mm | 250 | ||
尾根の羽根の角穴 | モース6 | |||
パワー | メインモーター電源 | kw | 11 | |
スピードモーターの動力 | kw | 1.1 | ||
冷却ポンプの電源 | kw | 0.9 | ||
長さ | mm | 3180/3670/3985/5165/5220/7400/8260/10220 | ||
幅 | mm | 1630 | ||
高さ | mm | 1450 | ||
3つのマウスのチャック · 安定した休憩 (長さ2M以上) · 休憩後 (長さ2M以上) · 手動で尾根を移動する 尾根の死体中心部 · 4駅のツールポスト · 冷却システム ■ 作業ランプ ツールと道具箱 · レベルリングクインとボルト 操作説明書 (英語) | · 4つの口腔独立チャック 顔面のプレート · 2 軸または 3 軸のデジタル表示 · チャックガード · 超警備隊 ・ 後ろのスプラッシュガード · ツールポストを迅速に交換する |

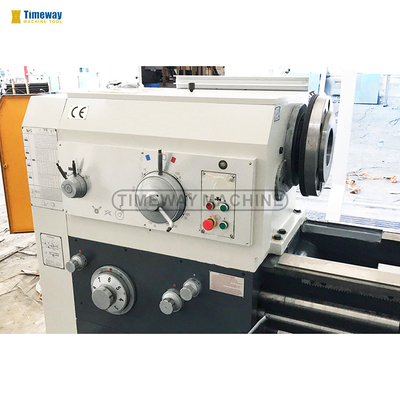

スピンドルボックス:
重作業回転機は18ステップ前向き回転速度6~750r/min;また6ステップ逆転速度10~775r/minがあります.広い回転速度は様々な加工要件を満たします.

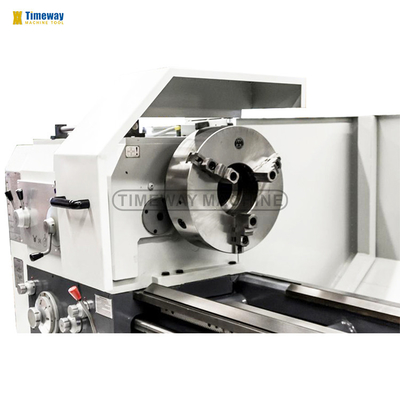

スピンドル&ターネスチャック:
横軸回転機には3口チャックが標準で,4口チャックと表面プレートはオプションで提供されています.回転機はC11型スピンドルノズ接続を採用し,便利で高速です.引く-押すスピンドルガードはオプションですスピンドルを開けると止めてください.

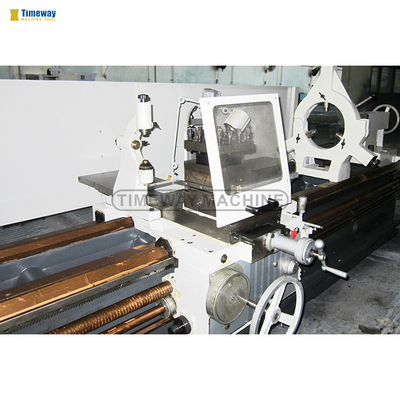

ツール・ポスト・ガード (オプション):
ツール・ポストの折りたたむ保護ガードは,労働者の安全を効果的に保護し,ツール交換を妨げません.

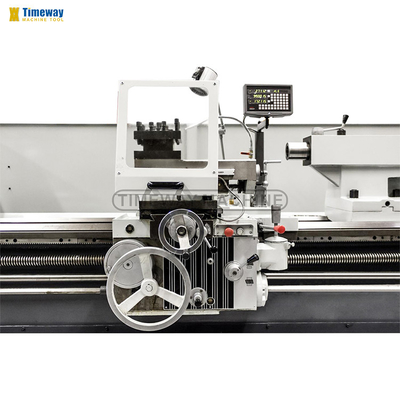

2軸/3軸のDRO:
顧客の要求に応じて,DROは回転機をより直接操作することができます.
顧客からのフィードバック
私たちのサービス
1保証期間中に利用可能な部品を無料で交換する. 保証期間を超えた部品を代用するコスト価格.機械の全使用期間中いつでも技術的な質問に対して迅速な対応と回答. 3. 海外のサービス後センターは,いくつかの地域で利用可能である. 4. エンジニアの海外サービス,顧客の要求により利用可能である ((顧客によって生じる相対的なコスト).
会社紹介
工場表示:
工場プロフィール:
私たちの工場は2014年に設立されました. プロの技術者,研究開発チーム,CNC機器の製造と販売,プロのカスタマイズされたサービスを提供しています.私たちの製品は,広く模具加工に使用されています3C製品,農業機械,石油機械,自動車部品加工,航空宇宙産業など,国内外の60カ国以上に販売しています.
テキスト 紹介:
会社のプロフィール:
タイムウェイ機械ツール株式会社 (Timeway Machine Tool Co., Ltd) は,プロの機械ツール製造企業で,主な製品は,ターン,フライリングマシン,磨き機,などです.顧客のニーズに応じて,我々はまた,設計および様々な特殊用途の機械を製造することができます機械機器の分野における相対的な技術アップグレードと変換サービスを提供する.
顧客訪問:
今のところ,我々は,海外から多くの顧客を受信し,彼らはすべて私たちの会社と製品に非常に満足しています
展覧会
外国貿易省の設立以来,我々は,秋のカンタンフェア,北京展,上海展モスクワ,エチオピア,ロシア,そして展覧会客と長期間の友好的な協力関係を維持しています.
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1 競争力のある価格で高い品質 2 プロフェッショナルR&Dチームと25年の輸出経験 3 60カ国以上へ輸出 4 CE,ISO証明書 524時間オンラインサービス (SKYPE)6. 12ヶ月品質保証; 7. 海外エンジニアが問題解決のために利用可能;Q:QCや安全基準はありますか?A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.Q: MOQは?A: 1 セット (低コストの機械は 1 セット以上になります)Q: 支払い条件はどうですか?A: (1) T/T 30%の先払いと70%の残高の支払いで出荷前に支払わなければなりません. (2) 視線で不可逆のLC (3) ウェスタンユニオン,マネーグラムなど.Q: 保証はどうですか?A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
