詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 210 |
|---|---|---|---|
| 構造: | 傾いたベッドの旋盤 | 機械加工能力: | 中途半端 |
| 最高。工作物（kg）の重量: | 500 | ベッドの幅 (mm): | 200mm |
| スピンドル数: | シングル | 軸数: | 2 |
| 移動 (X軸): | 210のmm | 移動 (Z軸): | 450 mm |
| 定位精度 (mm): | ±0.003 | 繰り返し可能性 (X/Y/Z) (mm): | ±0.001 |
| サイズ (L*W*H): | 2600×1800×1600 | 電圧: | 220V/380V |
| CNC制御システム: | シーメンス | ツール・ポスト・ステーション: | 8 |
| 体重 (kg): | 2700 | 保証: | 1 年 |
| 主要 な 売り物: | 多機能性 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| スピンドル速度の範囲 (rpm): | 30〜2500回転/m | 旅行（Ｙ軸） （mm）: | 500MM |
| スピンドルテーパー: | ISO40,BT40,ISO30,BT50 | 切断トルク: | 2500 N.m |
| スピード (mm/min): | 32 - 250 mm/min | 送り速度（mm/min）: | 32〜320mm/min |
| ツール交換の時間 (s): | 0.7 | 最高。ベッド上の振動: | 420 |
| 最高。十字のスライド上の振動: | 220 | 標準回転直径: | 210 |
| 最大回転直径: | 320 | Max.Turningの長さ: | 350 |
| スピンドル速度: | 3500 | 紡錘の鼻: | A2-5 |
| 紡錘穴: | 56 | 液圧チャックの大きさ: | 160 |
| 横断移動 (X): | 210 | ||
製品の説明
製品説明
特徴:
--th床は管状の空洞構造で,作業中に機械の屈曲と扭曲硬度を大幅に改善します.2回の老化治療後機械の安定性が向上し,硬度は高まります.床の高い安定性は,機械全体の高精度のための強力な保証を提供します.

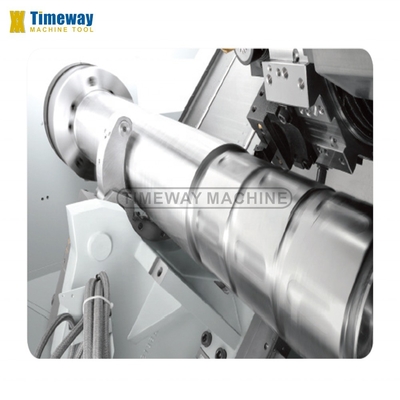

-- 機械のスピンドルは独立したスピンドルユニットです. 高精度なスピンドル特殊ベアリングで装備されています. 潤滑は輸入された特殊ベアリンググリース (KLUBER) を使用します.全スピンドルユニットは,小さな熱変形を持っています高精度,高硬さ,高速,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧スピンドルユニットの高効率は,すべてのマシンが粗末で加工を完了することを可能にします.
--- 給水システムは,シロモーターによって直接駆動され,良い硬さとダイナミック特性があります.作業精度を大幅に向上させる, 精密な動きと位置付けを完了し,耐磨性を増加します.
機械の動くパーツに 衝撃耐性を高めます機械全体の性能が長時間ガイドレールの精度を維持し,機械の使用寿命を改善できるように.

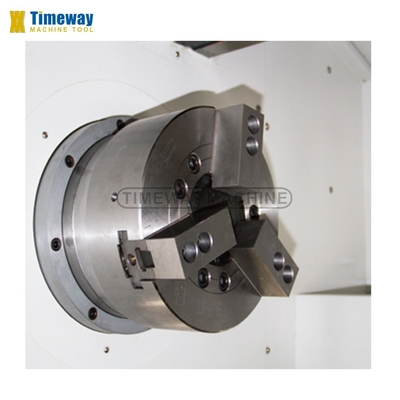

---この機械は完璧な回転シリンダーと3つの口腔のパワーチャックで装備されています.水力ポンプと様々な水力バルブは,すべての高い信頼性を持つ有名なブランド製品です.
---この機械は,高品質で信頼性の高い国内または世界的に有名な数値制御システム,高度なフル交換デジタルサーボ,高度な電気制御システム設計を採用,電気部品の合理的な使用失敗率が最小限に抑えられる.
製品について
---この機械は,完全に閉ざされた保護カバーを採用します. 保護カバーの設計は,しっかりと信頼性があり,すべては,安全で,ユーザーにとって便利です.
--- 尾根ハンドは水力駆動で,時間と労力を節約し,誤操作を防ぐために移動・位置付け・回転装置を備えています運用および使用中の安全保証をユーザーに提供する.
---このフル機能のCNC回転機は,高精度要求,高加工困難,多くのプロセスおよび大量生産の様々な軸とディスク部品の加工に適しています.現在この機械は,モーターサイクル産業と自動車製造業界で広く使用されています.
-- 機械のスピンドルは独立したスピンドルユニットです. 高精度なスピンドル特殊ベアリングで装備されています. 潤滑は輸入された特殊ベアリンググリース (KLUBER) を使用します.全スピンドルユニットは,小さな熱変形を持っています高精度,高硬さ,高速,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧,高圧スピンドルユニットの高効率は,すべてのマシンが粗末で加工を完了することを可能にします.
--- 給水システムは,シロモーターによって直接駆動され,良い硬さとダイナミック特性があります.作業精度を大幅に向上させる, 精密な動きと位置付けを完了し,耐磨性を増加します.
機械の動くパーツに 衝撃耐性を高めます機械全体の性能が長時間ガイドレールの精度を維持し,機械の使用寿命を改善できるように.
---この機械は完璧な回転シリンダーと3つの口腔のパワーチャックで装備されています.水力ポンプと様々な水力バルブは,すべての高い信頼性を持つ有名なブランド製品です.
---この機械は,高品質で信頼性の高い国内または世界的に有名な数値制御システム,高度なフル交換デジタルサーボ,高度な電気制御システム設計を採用,電気部品の合理的な使用失敗率が最小限に抑えられる.
製品について
---この機械は,完全に閉ざされた保護カバーを採用します. 保護カバーの設計は,しっかりと信頼性があり,すべては,安全で,ユーザーにとって便利です.
--- 尾根ハンドは水力駆動で,時間と労力を節約し,誤操作を防ぐために移動・位置付け・回転装置を備えています運用および使用中の安全保証をユーザーに提供する.
---このフル機能のCNC回転機は,高精度要求,高加工困難,多くのプロセスおよび大量生産の様々な軸とディスク部品の加工に適しています.現在この機械は,モーターサイクル産業と自動車製造業界で広く使用されています.
仕様 | ユニット | CK-32 | CK-36 | CK-45 | ||
マックス ベッドに振り向いて | mm | 420 | 550 | 500 | ||
マックス 横滑り | mm | 220 | 220 | 220 | ||
標準回転直径 | mm | 210 | 210 | 210 | ||
最大回転直径 | mm | 320 | 360 | 360 | ||
最大回転長さ | mm | 350 | 500 | 750 | ||
スピンドル速度 | rpm | 3500 | 3000 | 2500 | ||
スピンドル鼻 | A2-5 | A2〜6 | A2〜6 | |||
スピンドルの穴 | mm | 56 | 62 | 66 | ||
液圧チャックの大きさ | mm | 160 | 200 | 200 | ||
横断移動 (X) | mm | 210 | 230 | 220 | ||
縦走 (Z) | mm | 450 | 600 | 850 | ||
X/Z 軸の高速供給速度 | m/min | 20/12 年 月 日 | 24/24 | 20/20 | ||
水力冷却柱の種類 | 80-8T | 80-8T | 80-8T | |||
ツールセクションのサイズ | mm | 25×25/32 | 25×25/32 | 25×25/32 | ||
尾根の羽の直径 | mm | 52 | 110 | 110 | ||
テイルストック 羽の移動 | mm | 60 | 100 | 100 | ||
尾根の羽の角 | MT4 | MT5 | MT4 | |||
ベッド構造 | 45° インテグラルベック | 45° 整体床 | 45° 整体床 | |||
ガイドウェイのタイプ | 線形/スライディング | 線形/スライディング | 線形/スライディング | |||
メインモーター電源 | kw | 7.5 | 11 | 7.5 | ||
電源 | クワ | 30 | 25 | 30 | ||
機械の寸法 (LxWxH) | mm | 2600×1800×1600 | 2900×1800×1750 | 2900×1800×1600 | ||
機械の重量 | 体重 | 2700 | 3200 | 3200 | ||
■FANUC 0i マテ TD CNC システム 3つのマウントチャック · 4 ステーション 電動 ツール スタンド ・冷却液システム,オート. 潤滑装置 照明装置 · 手動で尾根を移動する · 半閉ざされたガード · 一般的なツール ・操作手帳 (英語版) など. | ■6 ステーションの電気ツールストック 液体固体チャック · 液体ホールチャック 液体尾根ストック |
