詳細情報 |
|||
タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 12000 |
---|---|---|---|
構造: | 平床式トレーラーの旋盤 | 機械加工能力: | 重荷 |
最高。工作物(kg)の重量: | 16000 | ベッドの幅 (mm): | 1100 mm |
スピンドルモーターの電源 (kW): | 30 | スピンドル数: | シングル |
軸数: | 2 | 移動 (X軸): | 850のmm |
移動 (Z軸): | 500MM | 定位精度 (mm): | 0.03 mm |
繰り返し可能性 (X/Y/Z) (mm): | 0.012 | サイズ (L*W*H): | 15700×3200×2850 |
電圧: | 220V/380V | CNC制御システム: | FANUC |
ツール・ポスト・ステーション: | 4 | 体重 (kg): | 34800 |
保証: | 1 年 | 主要 な 売り物: | 多機能性 |
機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
基本部品の保証: | 1 年 | ベッド上の振動: | 1250 |
車両を振り回す: | 900 | 最高。工作物の長さ: | 3000/5000/6000/8000/10000/12000 |
最大回転長さ: | 2800/4800/5800/7800/9800/11800 | 案内面のスパン: | 2800/4800/5800/7800/9800/11800 1100 |
チャック直径: | 1250 | マックス 作業部品の重量: | 16 |
紡錘の鼻: | A2-15 | 紡錘穴: | 100 |
スピンドルの角孔: | メトリック 140 | 条件: | 新しい |
スピンドル・ボー ((mm): | 100 | Toolpostのブランド: | プラガティ |
適用される産業: | 機械修理工房,製造工場,家庭用,小売,建設工房,エネルギー・鉱業 | 展示室の場所: | エジプト、カナダ、トルコ、イギリス、イタリア、フランス、ドイツ、ベトナム、フィリピン、ブラジル、ペルー、サウジ アラビア、インドネシア、パキスタン、インド、メキシコ、ロシア、スペイン、タイ、モロッコ、 |
基本構成要素: | ほか | 最大回転長さ (mm): | 12000 |
販売形態: | ほか | 最大 スピンドル速さ (rp.m): | 320回転/m |
港: | 中国港 |
製品の説明
製品説明

適用:
この気力鍛造ハンマーは,一般鍛造作業,例えば引き出し,乱す,パンシング,キセリング,鍛造,溶接,曲げ,扭曲に使用されています.補強材の鋳造にも使われます.
特徴:
---このシリーズの機械床は,箱状の構造として,高標準の鋳鉄 (HT300) の鋳造,第二の老化処理の後,安定した性能,レールスパン (1100mm) の使用,良い硬さ振動防止能力
--- スピンドルの穴は100mmで,箱構造は強く,重加工に適しています.
--- スピンドル速度は手動シフトで33速; Mコードによる自動シフト速度制御,Sコード制御による自動変速選択,ステップレス速度と一定の線形切断を達成する.
--- 4 ステーションの垂直電動工具柱で装備され,また,独自の必要に応じて 6 ステーションまたは 8 ステーションの電動工具柱も装備される.

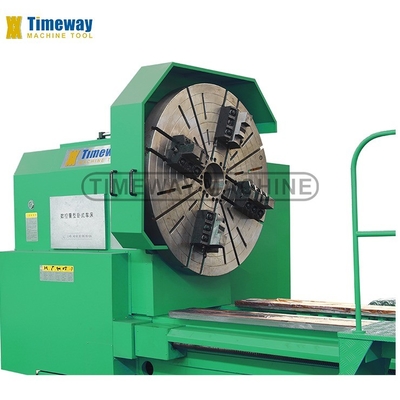

--- スピンドルモーターは30kWの3相交流アシンクロンモーターを採用し,出力は大きく,変数範囲です. 重荷の四口チャックで装備されています.

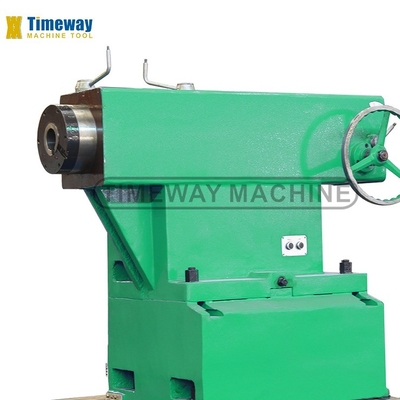

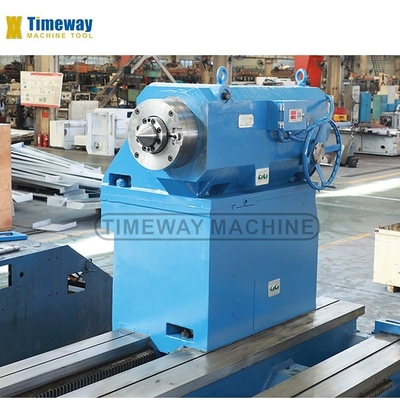

---尾根構造は強く,重い切断に耐える 標準的な電気尾根,自動的な高速移動を達成し,効率を向上させる.
---CNCシステムは,世界でもっとも有名なSIEMENS 828D制御システム (他のシステムに対応するユーザー要件に応じて利用可能) を使用し,2軸 (X,Z) を同時に制御できます.そして直線がある弧と糸の挿入,その他の固定サイクル,その他の
機能,最小解像度は 0.001mm
--- 制御回路の特殊な設計により,突然の電源故障または自己故障が発生した場合,緊急停止安全ボタンを装備し,機械は自衛できる制御プログラムがチップに"固化"されていて, プログラムメニューに保存されているので, 失われることはありません.
---このマシンシリーズは,国際市場に基づいています. 普遍的なCNCターンの半閉ループ制御で開発されたCNCターンの最新の開発傾向です.機械は広く使用されています柔軟な操作,すべての種類の複雑な形状の加工に適しています.
軸,ディスクの部品,例えば回転内側と外側の円筒形表面,角形表面,円形表面,端面,スロット,チャンファー,特に多種,小批量回転加工のために,プロセスの適応性処理効率,低廃棄率,完成品の良質性
簡単なプログラミング,簡単な操作は,理想的な大規模機械加工機器です.
この気力鍛造ハンマーは,一般鍛造作業,例えば引き出し,乱す,パンシング,キセリング,鍛造,溶接,曲げ,扭曲に使用されています.補強材の鋳造にも使われます.
特徴:
---このシリーズの機械床は,箱状の構造として,高標準の鋳鉄 (HT300) の鋳造,第二の老化処理の後,安定した性能,レールスパン (1100mm) の使用,良い硬さ振動防止能力
--- スピンドルの穴は100mmで,箱構造は強く,重加工に適しています.
--- スピンドル速度は手動シフトで33速; Mコードによる自動シフト速度制御,Sコード制御による自動変速選択,ステップレス速度と一定の線形切断を達成する.
--- 4 ステーションの垂直電動工具柱で装備され,また,独自の必要に応じて 6 ステーションまたは 8 ステーションの電動工具柱も装備される.
--- スピンドルモーターは30kWの3相交流アシンクロンモーターを採用し,出力は大きく,変数範囲です. 重荷の四口チャックで装備されています.
---尾根構造は強く,重い切断に耐える 標準的な電気尾根,自動的な高速移動を達成し,効率を向上させる.
---CNCシステムは,世界でもっとも有名なSIEMENS 828D制御システム (他のシステムに対応するユーザー要件に応じて利用可能) を使用し,2軸 (X,Z) を同時に制御できます.そして直線がある弧と糸の挿入,その他の固定サイクル,その他の
機能,最小解像度は 0.001mm
--- 制御回路の特殊な設計により,突然の電源故障または自己故障が発生した場合,緊急停止安全ボタンを装備し,機械は自衛できる制御プログラムがチップに"固化"されていて, プログラムメニューに保存されているので, 失われることはありません.
---このマシンシリーズは,国際市場に基づいています. 普遍的なCNCターンの半閉ループ制御で開発されたCNCターンの最新の開発傾向です.機械は広く使用されています柔軟な操作,すべての種類の複雑な形状の加工に適しています.
軸,ディスクの部品,例えば回転内側と外側の円筒形表面,角形表面,円形表面,端面,スロット,チャンファー,特に多種,小批量回転加工のために,プロセスの適応性処理効率,低廃棄率,完成品の良質性
簡単なプログラミング,簡単な操作は,理想的な大規模機械加工機器です.


仕様 | ユニット | AK-1250 | AK-1600 | AK-1800 | AK-2000 | |||
ベッドに振り回して | mm | 1250 | 1600 | 1840 | 2000 | |||
車両を振り回す | mm | 900 | 1250 | 1450 | 1600 | |||
作業部品の長さ最大 | mm | 3000/5000/6000/8000/10000/12000 | 3000/5000/6000/8000/10000/12000 | 1000〜16000 | 3000/5000/6000/8000/10000/12000 | |||
最大回転長さ | mm | 2800/4800/5800/7800/9800/11800 | 2800/4800/5800/7800/9800/11800 | 2800/4800/5800/7800/9800/11800 | ||||
ガイドウェイの長さ | mm | 1100 | 1100 | 1100 | 1100 | |||
チャック直径 | mm | 1250 | 1400 | 1600 | 1600 | |||
作業部品の最大重量 | t | 16 | 16 | 16 | 16 | |||
スピンドル鼻 | mm | A2-15 | A2-15 | A2-15 | ||||
スピンドルの穴 | mm | 100 | 100 | 130 | 100 | |||
スピンドルの角孔 | - | メトリック 140 | メトリック 140 | メトリック 140 | メトリック 140 | |||
スピンドル速度範囲 (ステップレス) | rpm | 3-320 | 3-320 | 3〜200 | 3-320 | |||
スピンドル速度範囲 (手動ステップ) | rpm | CCW: 3.15-315 (※21); CW: 3.5-291 (※12) | CCW: 3.15-315 (※21); CW: 3.5-291 (※12) | CCW: 3.15-315 (※21); CW: 3.5-291 (※12) | ||||
最大切断力 | N | 39200 | 39200 | 39200 | ||||
X/Z軸の高速速度 | mm/min | 4000/6000 | 4000/6000 | 4000/4000 | 4000/6000 | |||
X軸の最大移動 | mm | 850 | 850 | 850 | ||||
塔の作業位置 | - | V4 | V4 | V4 | V4 | |||
塔の大きさ | mm | 380×380 | 380×380 | 380×380 | ||||
マックス. 給餌力 | N | 10875 | 10875 | 10875 | ||||
ツールの支柱の部分 | mm | 50×50 | 50×50 | 55×55 | 50×50 | |||
尾根の羽 | mm | 260 | 260 | 260 | 260 | |||
尾根羽の移動 | mm | 300 | 300 | 300 | 300 | |||
尾根の羽根の角穴 | - | メトリック 80 | メトリック 80 | メトリック 80 | メトリック 80 | |||
CNCシステム | - | FANUC | FANUC | FANUC または SIEMENS | FANUC | |||
作業部品の精度 | - | IT7 | IT7 | IT7 | ||||
表面の荒さ | μm | ラ2.5-3.2 | ラ2.5-3.2 | ラ2.5-3.2 | ||||
メインモーター電源 | kw | 30 | 30 | 37 | 30 | |||
機械の重量 | 体重 | 15000/19400/21560/26000/30400/34800 | ||||||
長さ | mm | 6400/8400/9400/11400/13400/15400 | 6400/8400/9400/11400/13400/15400 | 6400/8400/9400/11400/13400/15400 | ||||
幅 | mm | 3200 | 3200 | 3200 | ||||
高さ | mm | 2220 | 2750 | 2850 | 2950 |
標準アクセサリー: | 選択用アクセサリー: |
FANUC/GSK/SIEMENS CNCシステム 4つのマウスのチャック 4ステーションの電気工具台 Wオークランプ 冷却システム 手動パルス (MPG) 死んだ中心部 オイル・ガン パイロットランプ 自動潤滑ポンプ 電動移動型尾根, 道具と道具箱 均等化クイーン& ボルト, 操作説明書 (英語) | 6/8 ステーションのツール・ポスト 安定した休息 ローラーサポート 全警備隊だ ライブセンター エアコン シップコンベア |
