詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 8000 |
|---|---|---|---|
| 構造: | 平床式トレーラーの旋盤 | 機械加工能力: | 重荷 |
| ベッドの幅 (mm): | 500MM | スピンドルモーターの電源 (kW): | 15 |
| スピンドル数: | シングル | 軸数: | 2 |
| 移動 (X軸): | 420mm | 移動 (Z軸): | 500MM |
| サイズ (L*W*H): | 104852219x1830 | 電圧: | 220V/380V |
| CNC制御システム: | FANUC | ツール・ポスト・ステーション: | 4 |
| 体重 (kg): | 9750 | 保証: | 1 年 |
| 主要 な 売り物: | オートマティック | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| ベッド上のMax.Swing: | 800 | マックス... 横滑り: | 480 |
| 中心間の間隔: | 1000/1500/2000/3000/4000/5000/6000/8000/- | Max.Turningの長さ: | 850/1350/1850/2850/3850/4850/5850/7850/- |
| ベッドの幅: | 600 | 負荷能力: | 3000 |
| 紡錘の鼻: | C11 (C15) 選択可能 | 紡錘穴: | 100 (140 選択可能) |
| スピンドルテーパー: | メトリック120 (メトリック150はオプション) | 中央の高さ: | 400mm |
| 条件: | 新しい | スピンドル・ボー ((mm): | 100 |
| Toolpostのブランド: | プラガティ | 適用される産業: | 機械修理工房,製造工場 |
| 展示室の場所: | エジプト,トルコ,イタリア,ブラジル,ペルー,インドネシア,メキシコ,ロシア,アルゼンチン | 販売形態: | 普通の製品 |
| 基本構成要素: | 軸受け、PLC | 最大回転長さ (mm): | 7850 |
| 最大 スピンドル速さ (rp.m): | 800回転/m | 港: | 中国港 |
製品の説明
製品説明
特徴:
- このシリーズ標準鋳鉄 (HT300) を採用したCNCターンで,第二次老化処理後,安定した特徴を持っています.性能 ガイドウェイの幅 (600mm),良い硬さ,抗振動能力中間周波数硬化 (硬さSHAW 68以上) で加工され,輸入された導線磨き機で加工される床 (1000mm-5000mmから) は片段型で,6000mm以上の床は2片に詰められています.
このシリーズの機械のスフィンダリングは2種類あります. 1つは Φ100mm,もう1つは Φ140mmです. スフィンダリングは,HRB,LYC,ZWZによって作られた中国の有名なベアリングを使用します.SKFその他の輸入ベアリングΦ140mmの穴径により,より大きな棒やチューブ部品の加工に対応する.
-Mコードで制御される自動水力4シフト交換機,Sコード選択で制御される自動ステップレス速度変更機;手動4ステップ速度変更機,手動制御Sコード選択で制御される自動ステップレス速度変更手動 18 ステップ 変更速度 手動制御
- スピンドルボックスは, 均等な熱変形をするために対称な構造を採用し, スピンドルの中心部の偏移を避けます.油浴サイクルで頭部を潤滑する主軸の前端は,両方向の角形接触ボールベアリングの3つのサポート構造を採用します.精度を向上させ,硬度を高めます.ヘッドストックのギアは,正確な伝送と低騒音を確保するために消し,地上に固定されています.

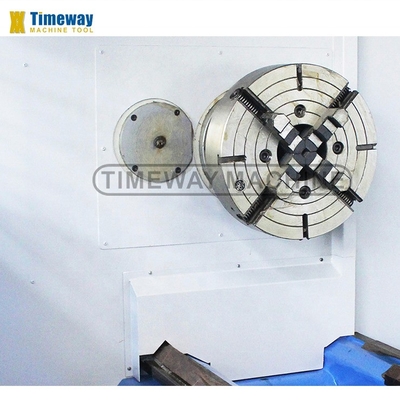

- メインモーターは,F400標準手動3口自中心チャックを装備,エンドユーザーの要求に応じて,異なるサイズマニュアル,パンエマティックと水力三口と四口チャックが選択できます.

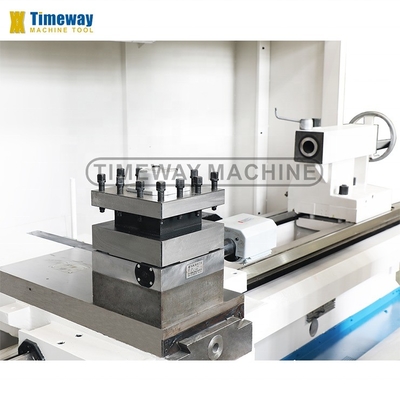

- すべての回転機には電動塔が備わっており,自由に持ち上げられ,道具は迅速かつ簡単に交換できます.垂直4と6ステーション,水平6ステーション,その他の電動塔が選択できます.
- 配達前にすべての回転機は,ダイナミックな精度検出と補償のために,イギリスのレニシャウレーザー検出器でテストされます.位置付けの精度が高く,位置付けの精度が繰り返されます..
-CNCシステムでは,国際的に有名なFANUC,SIEMENSまたは中国GSKACサーボ制御システムを使用します.緊急停止安全ボタンを搭載制御回路の特殊な設計により,突然の停電または他の故障に遭遇したとき,自動保護として,

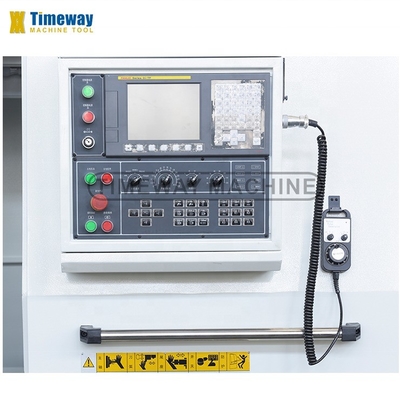

操作パネルは地面から約1500mm,非常に適正で,エーゴノミックで,操作が快適で,機械の操作を理解するのが簡単です.
-このシリーズ lathesは,広く使用され,柔軟な操作,各種の複雑な形状の軸,セット,ディスク部品の加工に適しています.円形の表面円形表面,端面,溝,チャンファー,スレッド
- 特に多種,小批量回転加工,プロセスの適応性,高い加工効率,低廃棄率,良い製品一貫性,簡単なプログラミング,単純な操作労働者の技術要求を減らすこと機械加工の理想的な媒介です
- このシリーズ標準鋳鉄 (HT300) を採用したCNCターンで,第二次老化処理後,安定した特徴を持っています.性能 ガイドウェイの幅 (600mm),良い硬さ,抗振動能力中間周波数硬化 (硬さSHAW 68以上) で加工され,輸入された導線磨き機で加工される床 (1000mm-5000mmから) は片段型で,6000mm以上の床は2片に詰められています.
このシリーズの機械のスフィンダリングは2種類あります. 1つは Φ100mm,もう1つは Φ140mmです. スフィンダリングは,HRB,LYC,ZWZによって作られた中国の有名なベアリングを使用します.SKFその他の輸入ベアリングΦ140mmの穴径により,より大きな棒やチューブ部品の加工に対応する.
-Mコードで制御される自動水力4シフト交換機,Sコード選択で制御される自動ステップレス速度変更機;手動4ステップ速度変更機,手動制御Sコード選択で制御される自動ステップレス速度変更手動 18 ステップ 変更速度 手動制御
- スピンドルボックスは, 均等な熱変形をするために対称な構造を採用し, スピンドルの中心部の偏移を避けます.油浴サイクルで頭部を潤滑する主軸の前端は,両方向の角形接触ボールベアリングの3つのサポート構造を採用します.精度を向上させ,硬度を高めます.ヘッドストックのギアは,正確な伝送と低騒音を確保するために消し,地上に固定されています.
- メインモーターは,F400標準手動3口自中心チャックを装備,エンドユーザーの要求に応じて,異なるサイズマニュアル,パンエマティックと水力三口と四口チャックが選択できます.
- すべての回転機には電動塔が備わっており,自由に持ち上げられ,道具は迅速かつ簡単に交換できます.垂直4と6ステーション,水平6ステーション,その他の電動塔が選択できます.
- 配達前にすべての回転機は,ダイナミックな精度検出と補償のために,イギリスのレニシャウレーザー検出器でテストされます.位置付けの精度が高く,位置付けの精度が繰り返されます..
-CNCシステムでは,国際的に有名なFANUC,SIEMENSまたは中国GSKACサーボ制御システムを使用します.緊急停止安全ボタンを搭載制御回路の特殊な設計により,突然の停電または他の故障に遭遇したとき,自動保護として,
操作パネルは地面から約1500mm,非常に適正で,エーゴノミックで,操作が快適で,機械の操作を理解するのが簡単です.
-このシリーズ lathesは,広く使用され,柔軟な操作,各種の複雑な形状の軸,セット,ディスク部品の加工に適しています.円形の表面円形表面,端面,溝,チャンファー,スレッド
- 特に多種,小批量回転加工,プロセスの適応性,高い加工効率,低廃棄率,良い製品一貫性,簡単なプログラミング,単純な操作労働者の技術要求を減らすこと機械加工の理想的な媒介です
仕様 | ユニット | AK-800 |
マックス ベッドに転げろ | mm | 800 |
マックス... 横滑り | mm | 480 |
センター間の距離 | mm | 1000/1500/2000/3000/4000/5000/6000/8000/- |
最大回転長さ | mm | 850/1350/1850/2850/3850/4850/5850/7850/- |
ベッド幅 | mm | 600 |
負荷能力 | 体重 | 3000 |
スピンドル鼻 | mm | C11 (C15) 選択可能 |
スピンドルの穴 | mm | 100 (140 選択可能) |
スピンドル・コーナー | メトリック120 (メトリック150はオプション) | |
スピンドル速度 (手動ステップ) | rpm | 6〜750 (※18) |
スピンドル速さ (手動 4ステップ ステップレス) | rpm | 8-800 |
スピンドル速度 (水力 4ステップ,ステップレス) | rpm | 8-800 |
中央の高さ | mm | 400 |
チャックサイズ | mm | 400 |
X/Z 軸 ミニフィードユニット | mm | 00.001/0001 |
X/Z 軸の高速供給速度 | mm/min | 4000/5000 |
横断移動 (X) | mm | 420 |
ツールの柱の種類 | V4 (V6/H6/H8はオプション) | |
ツール交換時間 | S | 2.4 |
塔の位置位置確認の精度 | mm | 0.008 |
ツールセクションのサイズ | mm | 40×40 |
尾根の羽の直径 | mm | 100 |
テイルストック 羽の移動 | mm | 250 |
尾根の羽の角 | MT6 (MT5オプション) | |
作業精度 | IT6 | |
表面の荒さ | pm | ラ16 |
メインモーター電源 | kw | 15 |
機械の重量 | 体重 | 4800/5300/5600/6000/6800/7600/8250/9750 |
機械の長さ | mm | 3605/4105/4645/5600/6430/7600/8485/10485/- |
機械の幅 | mm | 2219 |
機械の高さ | mm | 1830 |
標準アクセサリー: | 選択用アクセサリー: |
FANUC/GSK/SIEMENS CNCシステム 3つのマウスのチャック 4ステーションの電気工具台 作業ランプ 冷却システム 半閉ざされたガード,手動 パルス発電機 (MPG) 死んだ中心部 オイル・ガン パイロットランプ 自動潤滑ポンプ 手動で動かす尾根, 道具と道具箱 レベルリング・ウィーン&ボルト 操作説明書 (英語) | 4つのマウスのチャック 安定した休息 休憩を続けて 液圧チャック ペンマティックチャック 液体型尾根ストック 6駅のツールポスト ライブセンター エアコン シップコンベヤー 全警備だ |
