詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 18000 | スピンドル速度の範囲 (rpm): | 3.15 - 315 ターンピム |
|---|---|---|---|
| 機械加工能力: | 重荷 | タイプ: | 横軸 |
| スピンドルモーターの電源 (kW): | 22 | 電圧: | 顧客 の 要求 と し て |
| サイズ (L*W*H): | モデルとして | 体重 (kg): | 28000のkg |
| 保証: | 1 年 | 主要 な 売り物: | 競争力のある価格 |
| 販売形態: | 新しい製品 2020 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| CNCでもなくとも: | 普通の | オートマティックグレード: | 手帳 |
| 販売後サービス: | オンラインサポート | ローター: | 工作機械 |
| 最高。振動直径: | 1600mm | 体重: | 14500kg |
| パワー: | 22KW | 条件: | 新しい |
| スピンドル・ボー ((mm): | 130 | 適用される産業: | 建設材料の店,機械の修理店,製造工場,食品と飲料工場,建設工事,エネルギーと鉱業 |
| 展示室の場所: | アメリカ合衆国,イタリア,ドイツ,UAE,南アフリカ,カザフスタン,オーストラリア | 基本構成要素: | 軸受け、ポンプ、ギヤ、モーター |
| 最大回転長さ (mm): | 17800 mm | 年間: | 2022 |
| 港: | 天津または上海港 | ||
製品の説明

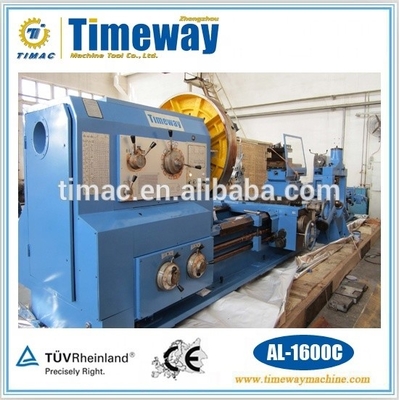

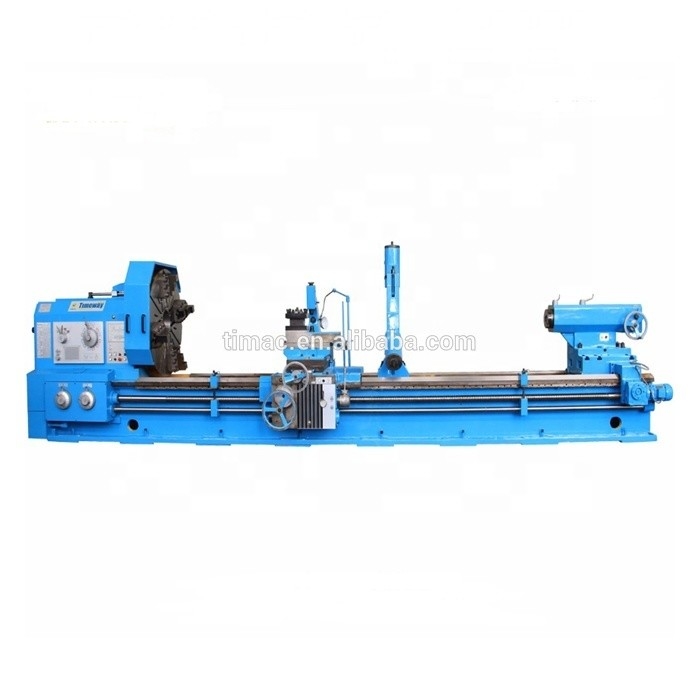

横軸金属工業回転機
特徴:
これらの lathes は,主に内部および外部の円筒形,円筒形および他のスイング表面,および様々なメトリック,インチ,モジュールおよび直径ピッチスレッドを回転するのに適しています.油槽や鍵路の開口にも使用できます.
1床の横壁はダブルリブプレートで構成され,内部リブの形は箱型とベーブルリブの組み合わせです.硬さは通常のターンよりも高いです.精度は安定しているこの回転機は 強い力による切断を行うことができます
2. プレンには,単一のレバーで操作される装置があり,キャリッジの急速な通過に使用されます. スピンドルのブレーキと回転方向の変化は,水力システムによって制御されます.手動で操作するユーザーに任せられます
3座席のガイドウェイは,柔らかいベルト耐磨材料で粘着されています.
4. ユーザの要求に応じて,我々は自動給餌メカニズムでトートンを装備することができます.
上のスライドは,短コーンの回転のために独立して使用できます.
縦軸の餌と組み合わせると,長い角型表面を回すこともできます.
パラメーター:
| 仕様 | ユニット | AL-1250C | AL-1400C | AL-1600C | |
| 容量 | ベッドに振り回して | mm | 1250 | 1400 | 1600 |
| 車両を振り回す | mm | 865 | 1010 | 1210 | |
| 作業部品の長さ最大 | mm | 3000/4000/5000/6000/8000/10000/12000/14000/16000/18000 | |||
| 最大回転長さ | mm | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | |||
| スピンドルの最大トルク | N.m | 12590 | |||
| 最大切断力 | N | 45000 | |||
| 最大長長力 | N | 18000 | |||
| 作業部品の最大重量 | 体重 | 10000 | |||
| スピンドル | スピンドルから穴を抜ける | mm | 130 | ||
| スピンドルの角孔 | メトリック 140 | ||||
| 前向き回転数 | 21種 | ||||
| バックターニング数 | 12種 | ||||
| スピンドル速度の範囲 | r/min | 前へ3.15-315 逆へ3.5-291 | |||
| フード・ムーブメント | 縦軸と横軸 | 56種 | |||
| フード・ムーブメントの範囲 | mm | 縦方向:0.1-12 横:0.05-6,トップスライド:0.025-3 | |||
| メトリックスレッド数 | 44種 | ||||
| メトリックスレッドの範囲 | mm | 1-120 | |||
| インチ糸数 | 31種 | ||||
| インチ糸の範囲 | 2028-1-4 | ||||
| モジュール糸の数 | 45種 | ||||
| モジュール糸の範囲 | mm | 0.5-60 | |||
| ダイア・ピッチ・フィード数 | 38種 | ||||
| ダイア,ピッチスレッドの範囲 | 1/2-56DP | ||||
| ツールポスト | ツールの棒の大きさ | mm | 45×45 | ||
| ツールの柱の振動範囲 | ±90° | ||||
| 車両の最大移動量 | mm | 2900/3900/4900/5900/7900/9900/11900/13900/15900/17900 | |||
| 横スライドの最大移動 | mm | 650 | |||
| 上部スライドの最大移動 | mm | 300 | |||
| 道具の速さ | mm/min | 縦方向:3740横:1870上のスライド:935 | |||
| 尾根 | 尾根の羽 | mm | 220 | ||
| 尾根羽の移動 | mm | 300 | |||
| 尾根羽の角穴 | モールス文字6# | ||||
| ほか | メインモーター電源 | kw | 22 | ||
| スピード | r/min | 970 | |||
| ツールストールのパワー | kw | 1.5 | |||
| 機械の全体的な寸法 | 長さ | mm | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | ||
| 幅 | mm | 1995 | |||
| 高さ | mm | 2175 | 2325 | 2525 | |
| 機械の重量 (AL-1250C) | 体重 | 14500/15800/17000/18300/20000/21500/25000/27000/- | |||
| 機械の重量 (AL-1400C) | 体重 | 15000/16300/17500/18800/20500/22000/25500/27500/- | |||
| 機械の重量 (AL-1600C) | 体重 | 15500/16800/18000/19300/21000/22500/26000/28000/- | |||
*AL-630Bシリーズ (ベッド幅:550mm,荷重2トン)
*AL-800シリーズ (ベッド幅: 600mm,荷重:3トン)
*AL-1000Bシリーズ (ベッド幅: 755mm,荷重: 6トン)
*AL-1250Cシリーズ (ベッド幅: 970mm 荷重容量: 10トン)
パッケージ:木製パレット&プラスチックカバー (標準)
複合板ケース (オプション)
パッケージのサイズ:
ケース"枚 2950*1150*1750MM N.W./G.W: 1850/2250KG
コンテナの積載: 4セット / 20'GP
