詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 10000 | スピンドル速度の範囲 (rpm): | 6 - 800 回転/m |
|---|---|---|---|
| 機械加工能力: | 重荷 | タイプ: | 横軸 |
| スピンドルモーターの電源 (kW): | 11 | 電圧: | 380V/50Hz |
| サイズ (L*W*H): | 長さとして | 体重 (kg): | 12500kg |
| 保証: | 1 年 | 主要 な 売り物: | 高精度 |
| 販売形態: | 新しい製品 2020 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 機械の種類: | 水平間隙床回転機 | 車両を振り回す: | 660mm |
| マックス 作業部品の重量: | 2000KG | ベッドの幅: | 550mm |
| 紡錘穴: | 110mm | スピンドル速度: | 6~800rpm (18ステップ) |
| 最高。振動直径: | 630/800/940mm | 体重: | 長さとして |
| パワー: | AC 11kw | 条件: | 新しい |
| 適用される産業: | 建設材料の店,機械の修理店,製造工場,食品・飲料工場,農場,レストラン,小売,エネルギー・鉱業 | 展示室の場所: | イタリア ドイツ ブラジル インド メキシコ 南アフリカ カザフスタン ウクライナ |
| 基本構成要素: | 軸受け、ポンプ、ギヤ、モーター | 最大回転長さ (mm): | 10000のmm |
| スピンドル・ボー ((mm): | 110 | 港: | 中国港 |
製品の説明

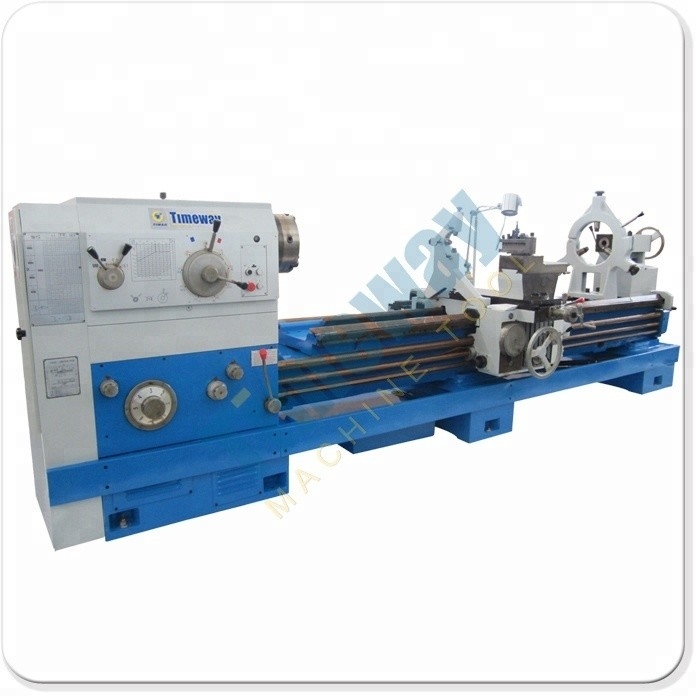

高速水平間隙床回転機
AL-630B AL-800B アル-940B
ギャップベッド回転機
これらのギャップベッドトートンは,主に内部および外部の円筒形,円形および他のスイング表面,および様々なメトリック,インチモジュールおよび直径ピッチスレッドを回すのに適しています.油槽やキーウェイの開口にも使用できます.
特徴:
1ベッドの横壁はダブルリブプレートで作られ,内部リブの形はボックス型とベーブルリブの組み合わせです.
2敷き上には,単一のレバーで操作される装置があり,車両を迅速に横切るのに使用されます.
スピンドルのブレーキと回転方向の変化は,水力システムによって制御されます.
3シールガイドウェイは,柔らかいベルト耐磨材料で貼り付けられています.
4自動補給メカニズムで 機械を装備できます
上部スライドは,短コーンの回転を独立して使用するか,長コナー表面を縦方向に回転させる配合で使用できます.
技術パラメータ:
| 仕様 | ユニット | AL-630B | AL-800B | AL-940B | |
| 容量 | ベッドに振り回して | mm | 630 | 800 | 940 |
| 車両を振り回す | mm | 350 | 520 | 660 | |
| 作業部品の長さ最大 | mm | 750 1000 1500 2000 3000 4000 5000 6000 7000 9000 10000 | |||
| 最大回転長さ | mm | 600 850 1350 1850 2850 3850 4850 5850 6850 8850 9850 | |||
| ギャップを振り回す | mm | 830 | 1000 | 1140 | |
| 効果的幅 ギャップ | mm | 300 | |||
| ガイドウェイの長さ | mm | 550 | |||
| スピンドル | スピンドル鼻 |
| C11 | ||
| スピンドルホール | mm | 110 | |||
| スピンドルの角孔 |
| 1:20/120 | |||
| スピンドル速度の範囲 | r/min | 7.5~1000 | 6~800 | 6~800 | |
| スピンドル回転数 |
| 18種 | |||
| 飼料 | 縦軸と横軸 | r/min | 640.1〜2432 | ||
| 横向から長長向への飼料率 |
| 1/2 | |||
| リードスクリューのスクリューピッチ | mm | 12 | |||
| メトリックスレッドの数と範囲 | mm | 501~240mm | |||
| インチ糸の数と範囲 | T.P.I. | 2614~1 | |||
| モジュール糸の数と範囲 | mm | 53・0.5~120mm | |||
| 直径のピッチスレッドの数と範囲 | T.P.I. | 2428~1 | |||
| 輸送の高速横断速度 | mm/min | 4000 | |||
| 旅行 | 横スライドの最大移動 | mm | 440 | 540 | 570 |
| 上部スライドの最大移動 | mm | 200 | |||
| ツールの支柱の部分 | mm | 32 | |||
| 尾根 | 尾根羽の直径 | mm | 100 | ||
| 尾根羽の移動 | mm | 250 | |||
| 尾根の羽根の角穴 |
| モース5 | |||
| ほか | メインモーター電源 | kw | 11 | ||
| 機械の質量 | 体重 | 3200 3400 3700 4200 4700 5800 6800 7800 8800 10800 11800 | 3400 3600 3900 4400 4900 6000 7000 8000 9000 11000 12000 | 3900 4100 4400 4900 5400 6500 7500 8500 9500 11500 12500 | |
| サイズ | 長さ | mm | 2958 3275 3725 4225 5225 6275 7355 8355 9275 11275 12275 | ||
| 幅 | mm | 1393 | 1437 | 1430 | |
| 高さ | mm | 1537 | 1622 | 1690 | |

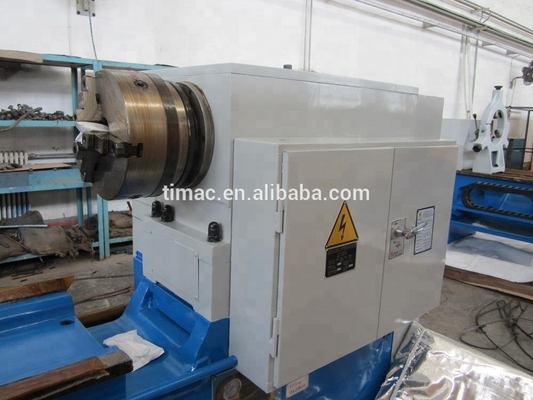

• スピンドル と 飼料 ボックス • 電動 キャビネット

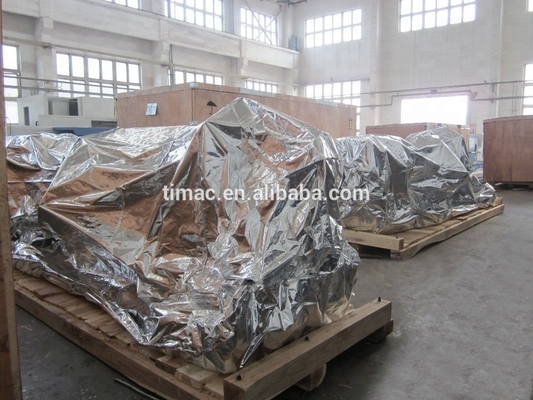

• 機械は出荷準備ができていて,良好な湿度防止のために真空パッケージを採用しています.
