>>ギャップベッド回路は,変化ハンドルで多段階のスピンドル速度とフィード速度を得ることができます.
>>水平回路は様々な種類の糸を切ることができます.
>>高質の鋳鉄,注意深く製造された,粘着性のあるPTFE導電レール,精度
手作業によるスクレイピング
|
詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 10000 | スピンドル速度の範囲 (rpm): | 6 - 800 回転/m |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 550 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 11 |
| 電圧: | オーダーメイド | サイズ (L*W*H): | ローターモデルとして |
| 体重 (kg): | 5000kg | 保証: | 1 年 |
| 主要 な 売り物: | 高精度 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 構造: | 横のタイプ |
| 十字のスライド上の振動: | 350/520/660mm | 工件物の長さ: | 9850mm |
| 紡錘穴: | 100mm | スピンドルテーパー: | メトリック 120 |
| 作業部品の重量: | 2000KG | テイルストック・テンパー: | Mt5 |
| テイルストック クイール 旅行: | 250mm | 最高。振動直径: | 630/800/940mm |
| 負荷能力: | 2000KG | 条件: | 新しい |
| スピンドル・ボー ((mm): | 100 | 適用される産業: | 機械修理工房,製造工場 |
| 展示室の場所: | カナダ,アメリカ合衆国,イタリア,フランス,ドイツ,メキシコ,ロシア,スペイン,南アフリカ,オーストラリア | 基本構成要素: | 軸承,ポンプ,ギア,モーター,ギアボックス,エンジン,その他 |
| 最大回転長さ (mm): | 9850mm | 年間: | 2020 |
| 港: | 天津港または青島港 | ||
製品の説明
製品説明

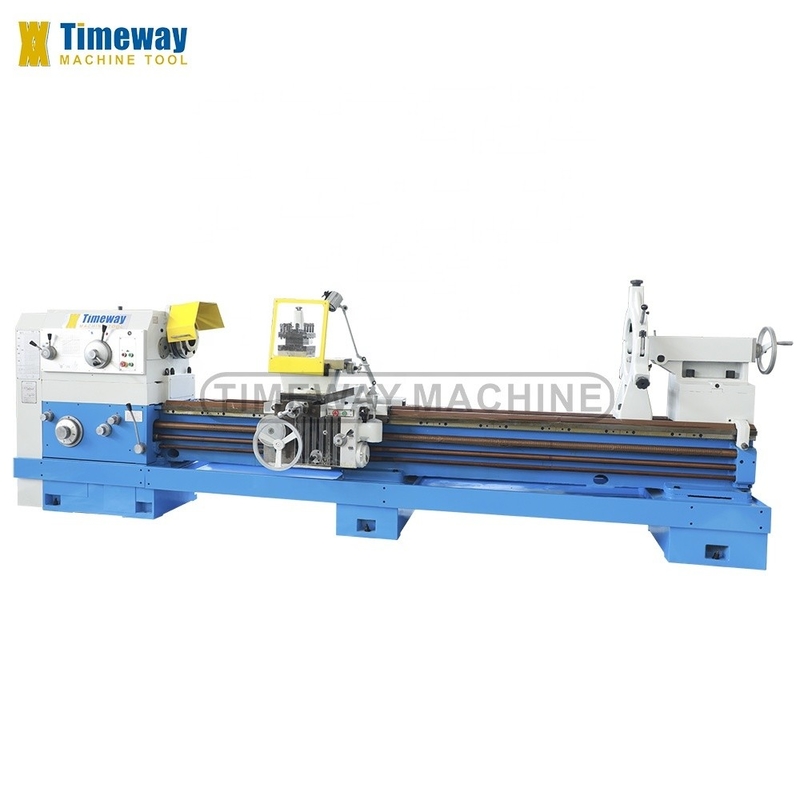

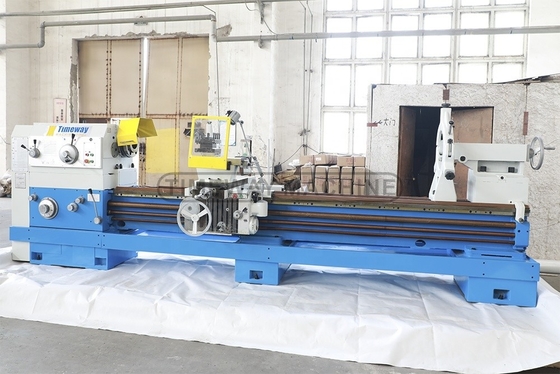

2 トン 荷重 金属産業 床床 重作業 横軸床床
(AL-630B,AL-800B,AL-940B)
特徴:
1熟成した構造: 機械は固い作業であり,強硬性,高性能,高速範囲が広く,
高速で強力な切断です
2安定した性能: 鋳物,硬い部品,非鉄金属などの大小・中小部品の安定した強度カットに適しています.
3床は鋳造構造床から作られています.内側リブには合理的な配置と高い硬さがあります.
ガイドレールは,中間周波数消化磨きプロセスを採用する. スライディングガイド表面では,反爬行ガイドプレート技術が採用される.摩擦減圧係数などの動的特性は最適状態です低速のクロールを避けるため
4高硬さと高精度スフィンダ: 機械ツールのスフィンダベアリングは有名なブランド製品を採用します.スピンドルボックスは,熱変形を均等にして,スピンドルの中心部のオフセットを避けるために対称構造を採用熱変形を減らすために,ヘッドストックは油浴サイクルで潤滑されます.メインシャフトの前端は,二方向角接触ボールベアリングの3支柱構造を採用します.精度を向上させ,硬さを高め. ヘッドストック内のギアは,正確な伝送と低騒音を確保するために消し,地付けされています. 適切に組み立てられたスピンドルは,低温上昇の特徴を持っています.熱変形が小さい高精度長期間の動作中に比較的安定した精度を維持します.
5高質の鋳鉄を慎重に製造し,レール表面の誘導冷却
粘着性のあるPTFE電導レールと手作業による精密処理
6. スプリットタイプベッド構造を採用し,ガイドレールの表面は2つのV-フラットレールを採用し,ベッド幅は550mmで,ベアリング容量は2000kgまであります.
3つのマウントチャック | 4口間独立チャック |
安定した休息 (長さ2M以上) | 顔面プレート |
休憩後 (長さ2M以上) | 2 軸または 3 軸のデジタル表示 |
手動で移動する尾根 | チャック・ガード |
尾根の死体 | ツール・ポスト・ガード |
4駅の道具台 | チャックカバー |
冷却システム | 後ろのスプラッシュガード |
作業ランプ | ツールポストを素早く交換する |
道具箱と道具 | |
操作説明書 |
仕様 | ユニット | AL-630B | AL-800B | AL-940B | ||
マックス ベッドに振り向いて | mm | 630 | 800 | 940 | ||
マックス 横滑り | mm | 350 | 520 | 660 | ||
センター間の距離 | mm | 税金 税金 税金 | ||||
最大回転長さ | mm | 600/850/1350/1850/2850/3850/4850/5850/7850/9850/- | ||||
最大. 隙間を振り回す (オプション) | mm | 830 | 1000 | 1140 | ||
隙間長さ (オプション) | mm | 300 | 300 | 300 | ||
ベッド幅 | mm | 550 | 550 | 550 | ||
負荷能力 | 体重 | 2000 | 2000 | 2000 | ||
スピンドル鼻 | - | C11 | C11 | C11 | ||
スピンドルの穴 | mm | 100 | 100 | 100 | ||
スピンドル・コーナー | - | メトリック 120 | メトリック 120 | メトリック 120 | ||
スピンドル速度範囲 | rpm | 7.5-1000 | 6~800 | 6~800 | ||
スピンドル速度ステップ | ステップ | 18 | 18 | 18 | ||
縦断的な給餌範囲 | mm/r | 0.1-24.32 (64) | 0.1-24.32 (64) | 0.1-24.32 (64) | ||
交叉供給範囲 | mm/r | 0.05-12.16 (64) | 0.05-12.16 (64) | 0.05-12.16 (64) | ||
リードスクリューのピッチ | mm | 12 | 12 | 12 | ||
メトリックスレッドの範囲 (種類) | mm | 1〜240 (50) | 1〜240 (50) | 1〜240 (50) | ||
インチスレッドの範囲 (種類) | TPI | 14から16 | 14から16 | 14から16 | ||
モジュールのスレッドの範囲 (種類) | mm | 0.5-120 (53) | 0.5-120 (53) | 0.5-120 (53) | ||
直径の糸の範囲 (種類) | DP | 28-1 (24) | 28-1 (24) | 28-1 (24) | ||
スピードアップ | mm/min | 4000 | 4000 | 4000 | ||
クロススライド移動 | mm | 440 | 540 | 570 | ||
上のスライド移動 | mm | 200 | 200 | 200 | ||
ツールセクションのサイズ | mm | 32×32 | 32×32 | 32×32 | ||
尾根の羽の直径 | mm | 100 | 100 | 100 | ||
テイルストック 羽の移動 | mm | 250 | 250 | 250 | ||
尾根の羽の角 | - | MT5 | MT5 | MT5 | ||
メインモーター電源 | kw | 11 | 11 | 11 | ||
機械の長さ | mm | 税理士は,税理士を雇うために, | ||||
機械の幅 | mm | 1393 | 1473 | 1430 | ||
機械の高さ | mm | 1537 | 1622 | 1690 | ||
機械の詳細
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

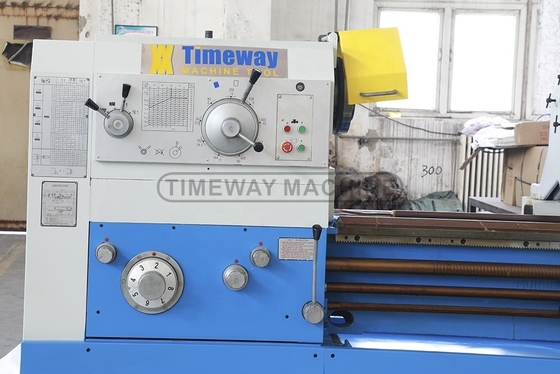

スピンドルボックスとフィードボックスとキャリッジ:
>>ギャップベッド回路は,変化ハンドルで多段階のスピンドル速度とフィード速度を得ることができます.
>>水平回路は様々な種類の糸を切ることができます.
>>高質の鋳鉄,注意深く製造された,粘着性のあるPTFE導電レール,精度
手作業によるスクレイピング
>>ギャップベッド回路は,変化ハンドルで多段階のスピンドル速度とフィード速度を得ることができます.
>>水平回路は様々な種類の糸を切ることができます.
>>高質の鋳鉄,注意深く製造された,粘着性のあるPTFE導電レール,精度
手作業によるスクレイピング
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

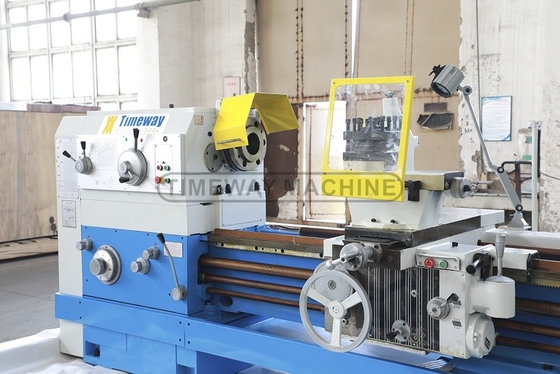

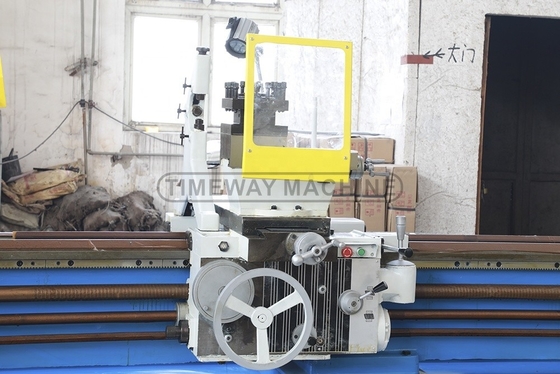

ツールポスト:
>>手動4スタイヤのツールのポストは標準で,強いクランプ力と高硬さを持っています.
>>ツール・ポストのガードはオプションで CE規格を満たします
>>フォロー休憩は,薄い長さのバーを回転するのに適しており,回転バーの効率的な流出を減らす
>>手動4スタイヤのツールのポストは標準で,強いクランプ力と高硬さを持っています.
>>ツール・ポストのガードはオプションで CE規格を満たします
>>フォロー休憩は,薄い長さのバーを回転するのに適しており,回転バーの効率的な流出を減らす
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
磨き頭:
>>円筒状の表面を磨くために磨き頭を選択することができ,作業部品の表面粗さを効果的に改善します.
>>円筒状の表面を磨くために磨き頭を選択することができ,作業部品の表面粗さを効果的に改善します.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

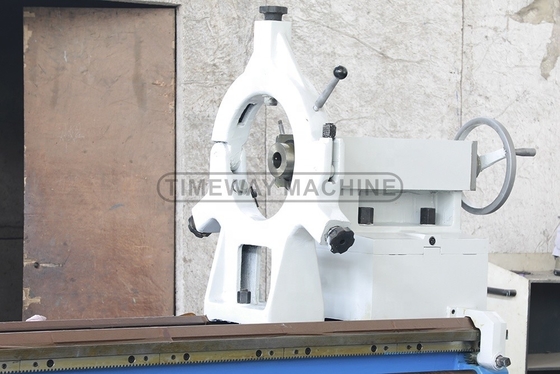

尾根と安定した休息:
>>安定した休憩は,長さ2M以上の回転機に標準です.
>>手動で尾根を動かすことで 労働者の労力を減らすことができます
>>手動で尾根を動かすことで 労働者の労力を減らすことができます
電気キャビネットとメインモーター:
>>メタルターンのメインモーターは ベッドの内部に設置されています. 強いトルクです.
外部表面を回転させる
機械はすべての幾何学的精度を満たす後,我々は水平回路のバーをテストし,実際の加工精度 (丸みと円筒性) を確認します.
ターニングエンド表面
円盤のパーツを加工し 横スライドの垂直性をチェックします 円盤のパーツを加工し 横スライドの垂直性をチェックします
輸送準備は完了
ロープは,標準的な蒸発された木製のケースを採用し,国際輸出基準に準拠しています.
わたしたち を 選ぶ の は なぜ です か
レニショウレーザーインターフェロメーター (CNC水平回転機のみ):
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
