詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 8000 | スピンドル速度の範囲 (rpm): | 3.15 - 315 ターンピム |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 970 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 22 |
| 電圧: | 顧客 の 要求 と し て | サイズ (L*W*H): | 11020×2665×2680mm |
| 体重 (kg): | 21500のkg | 保証: | 1 年 |
| 主要 な 売り物: | 高精度 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 床の色: | 選択可能 |
| マックス 作業部品の重量: | 10トンまたは12トン | ローター機能: | 大型部品の切断 |
| 工材の最大加工直径: | 1800mm | 中心間の最大加工直径: | 1410mm |
| 加工力: | 45000N | 縦軸: | 8000mm |
| 交差点: | 800MM | トップターレットストローク: | 300mm |
| 尾根の羽の直径: | 220mm | 販売後サービス: | オンラインサポート ビデオ技術サポート |
| 保証後のサービス: | ビデオ技術サポート,オンラインサポート,スペアパーツ,現地整備・修理サービス | 地元サービス 場所: | カナダ,イギリス,米国,フランス,ドイツ,ブラジル,インドネシア,メキシコ,ロシア,オーストラリア,ルーマニア,南アフリカ |
| 条件: | 新しい | 適用される産業: | 衣料品店,建材店,機械修理店,製造工場,農場,食品店,印刷店,建設業,エネルギー・鉱業 |
| 展示室の場所: | カナダ,イギリス,米国,フランス,ドイツ,ブラジル,インドネシア,ロシア,ルーマニア,南アフリカ | 基本構成要素: | 軸承,ポンプ,ギア,モーター,ギアボックス,圧力容器 |
| 最大回転長さ (mm): | 7800のmm | スピンドル・ボー ((mm): | 130 m'm |
| 年間: | 2021 | 港: | 天津または上海港 |
製品の説明

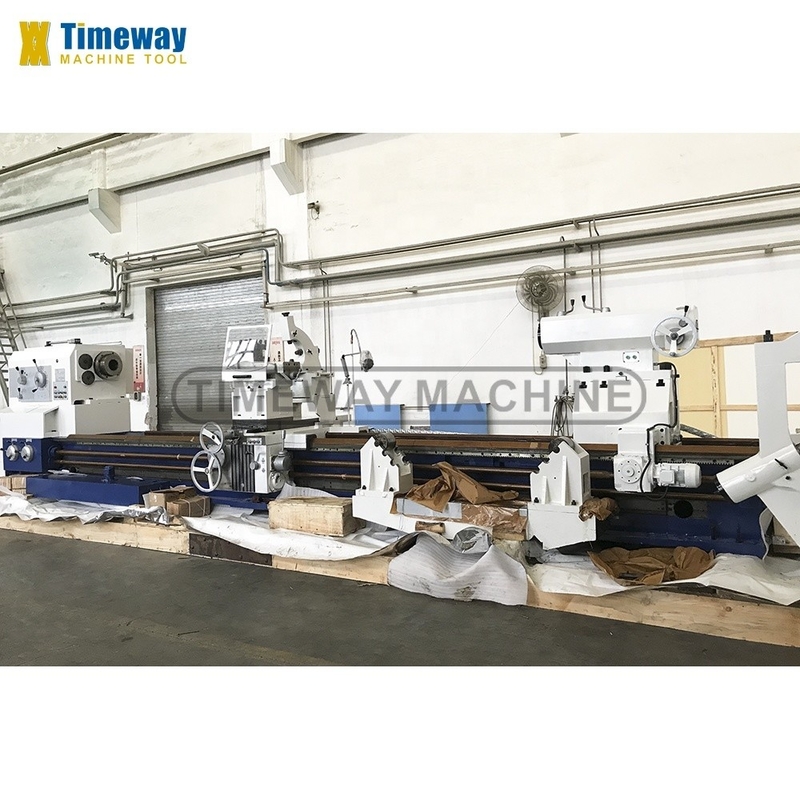

| メーカー 1800mm スイング ツールルームのための大型型平行回転回転機
AL-1800Cx8000
|
| 標準装備品:
| 選択用アクセサリー: |
|
|
|
| 技術パラメータ |
| 仕様 | ユニット | AL-1600C | AL-1800C | |
| 容量 | ベッドに振り回して | mm | 1600 | 1800 |
| 車両を振り回す | mm | 1210 | 1410 | |
| 作業部品の長さ最大 | mm | 3000/4000/5000/6000/8000/10000/12000/14000/16000/18000 | ||
| 最大回転長さ | mm | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | ||
| スピンドルの最大トルク | N.m | 12590 | ||
| 最大切断力 | N | 45000 | ||
| 最大長長力 | N | 18000 | ||
| 作業部品の最大重量 | 体重 | 10000 (((12000) | ||
| スピンドル | スピンドルから穴を抜ける | mm | 130 | |
| スピンドルの角孔 | - | メトリック 140 | ||
| 前向き回転数 | 種類 | 21種 | ||
| バックターニング数 | 種類 | 12種 | ||
| スピンドル速度の範囲 | r/min | 前へ3.15-315 逆へ3.5-291 | ||
| フード・ムーブメント | 縦軸と横軸 | 種類 | 56種 | |
| フード・ムーブメントの範囲 | mm | 縦方向:0.1-12 横:0.05-6,トップスライド:0.025-3 | ||
| メトリックスレッド数 | 種類 | 44種 | ||
| メトリックスレッドの範囲 | mm | 1-120 | ||
| インチ糸数 | 種類 | 31種 | ||
| インチ糸の範囲 | TPI | 28/1/4 | ||
| モジュール糸の数 | 種類 | 45種 | ||
| モジュール糸の範囲 | mm | 0.5-60 | ||
| ダイア・ピッチ・フィード数 | 種類 | 38種 | ||
| ダイア,ピッチスレッドの範囲 | DP | 半角から56 | ||
| ツールポスト | ツールの棒の大きさ | mm | 45×45 | |
| ツールの柱の振動範囲 | ° | ±90° | ||
| 車両の最大移動量 | mm | 2900/3900/4900/5900/7900/9900/11900/13900/15900/17900 | ||
| 横スライドの最大移動 | mm | 650 | ||
| 上部スライドの最大移動 | mm | 300 | ||
| 道具の速さ | mm/min | 縦方向:3740横:1870上のスライド:935 | ||
| 尾根 | 尾根の羽 | mm | 220 | |
| 尾根羽の移動 | mm | 300 | ||
| 尾根羽の角穴 | - | MT6 | ||
| ほか | メインモーター電源 | kw | 22 | |
| スピード | r/min | 970 | ||
| ツールストールのパワー | kw | 1.5 | ||
| 機械の全体的な寸法
| 長さ | mm | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | |
| 幅 | mm | 1995 | ||
| 高さ | mm | 2525 | 2665 | |
| 特徴: |
1このシリーズの平行回転回転機は970mm幅の直角形インダクション硬化と地面床ガイド方法を採用し,優れた安定性,高硬さ,最大10トンの軸承を中心に搭載しています..
2主軸は精密なローラーベアリングで3点の支柱構造です.
3テフロン帯で覆われた,回転する尾根の羽根構造で摩擦と熱発生を最小限に抑える.
4. 平行回転回転機は,外側および内側の円筒形表面,端面,メートルまたはインチスレッドの回転など,様々な回転作業に適しています.モジュラルのスレッドと直角ピッチスレッドなど
5自動運転の短型角型回転は上滑りで独立して行われ,長型角型回転は上滑りで縦軸の供給と組み合わせて行われることが可能である.
6さらに,重型ターンも掘削,トリパン,掘削等を行うことができます.
| 機械の詳細: |
| ヘッドストックとフィードボックス:
金属加工回路は33ステップのスピンドル速度 (3.15-315rpm) を得ることができ,幅広い速度範囲でさまざまなプロセスを満たします. ターネは,フィードボックスでギアを変えることで,マルチスレッドを回すことができます. |
| ベッド&キャリッジ:
硬化ベッドレイルは,輸入精密のゲンター型ガイドウェイ磨き機で磨かれ,高硬さと安定した動きを保証します. 970mm の幅のレールは大きな負荷容量 (10トン) を保証します. |
| 電気動動型尾部:
電動移動尾筋は,金属加工回転機に標準で搭載され,作業員のランボーの間隔を効果的に削減し,迅速な位置付けを実現します.
|
|
アクセサリー
手動回転機は,小径のパーツを切るための標準的なフォロー休憩と安定休憩です. オプションのロールサポートは重量および大型部品の荷重に適しています.
| |
| |

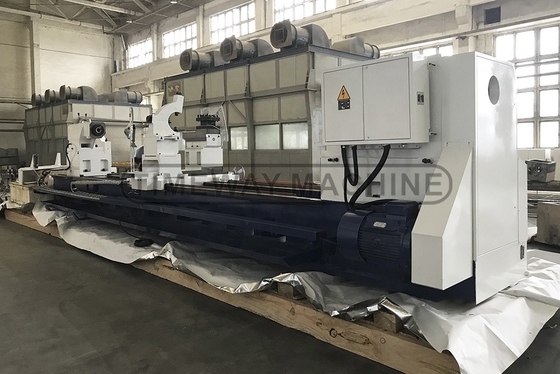

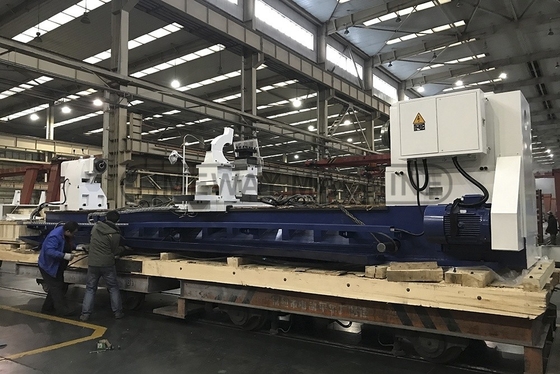

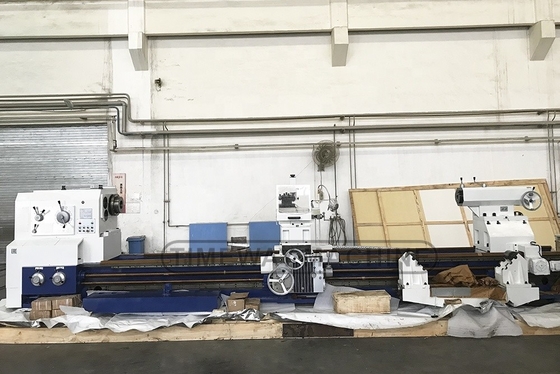

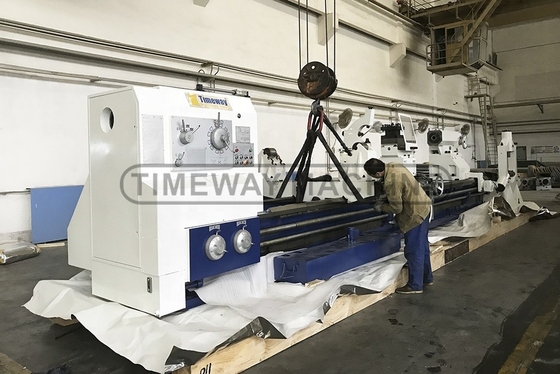

| 運送準備中 |
