詳細情報 |
|||
| タイプ: | 垂直 | 最大 作業部品の長さ (mm): | 800 |
|---|---|---|---|
| 機械加工能力: | 重荷 | 最高。工作物（kg）の重量: | 2000 |
| ベッドの幅 (mm): | 1070mm | スピンドルモーターの電源 (kW): | 22 |
| スピンドル数: | シングル | 軸数: | 2 |
| 移動 (X軸): | 570のmm | 移動 (Z軸): | 650のmm |
| 定位精度 (mm): | ±001 | 繰り返し可能性 (X/Y/Z) (mm): | ±0008 |
| サイズ (L*W*H): | 4300×2380×4290mm | 電圧: | 220vから480v |
| CNC制御システム: | シーメンス | ツール・ポスト・ステーション: | 4 |
| 体重 (kg): | 8500 | 保証: | 1 年 |
| 主要 な 売り物: | 高い 生産性 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 2年 |
| 最高。振動直径: | 950mm | 最高。回転直径: | 800MM |
| 最大重量 高さ: | 800MM | スピンドル速度ステップ: | 2ステップ,ステップレスにステップ |
| 紡錘の速度範囲: | 2〜320回転/分 | 作業台のサイズ: | 800MM |
| 負荷能力: | 2000KG | X/Z軸の供給速度: | 0.1-500mm/min |
| X/Z 軸の高速供給速度: | 2000mm/min | 作業部品の最大長さ: | 800MM |
| 条件: | 新しい | Toolpostのブランド: | ヤンタイ 中国 |
| 適用される産業: | 機械修理工房,製造工場 | 展示室の場所: | カナダ,アメリカ合衆国,イタリア,フランス,ドイツ,ブラジル,ペルー,メキシコ,ロシア,スペイン,チリ,コロンビア,アルジェリア,ルーマニア,ウズベキスタン,オーストラリア |
| 販売形態: | 普通の製品 | 年間: | 2021 |
| 最大 スピンドル速さ (rp.m): | 320回転/m | スピンドル・ボー ((mm): | 150 |
| 最大回転長さ (mm): | 800 | 基本構成要素: | ローヤリング,モーター,ギア,その他,ギアボックス,SIEMENS 828D |
| 港: | 中国の港 | ||
製品の説明

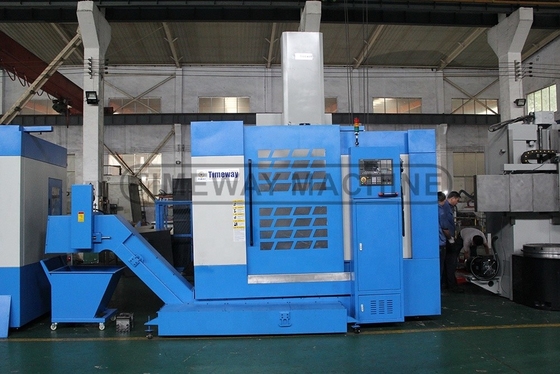

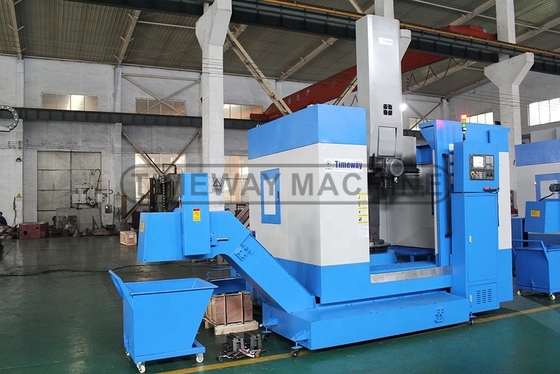

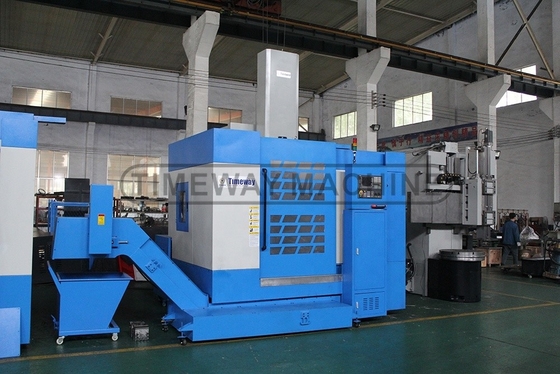

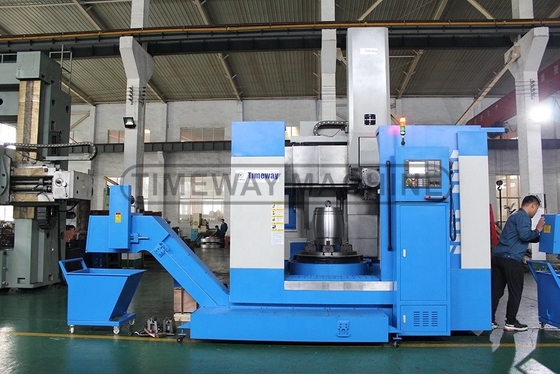

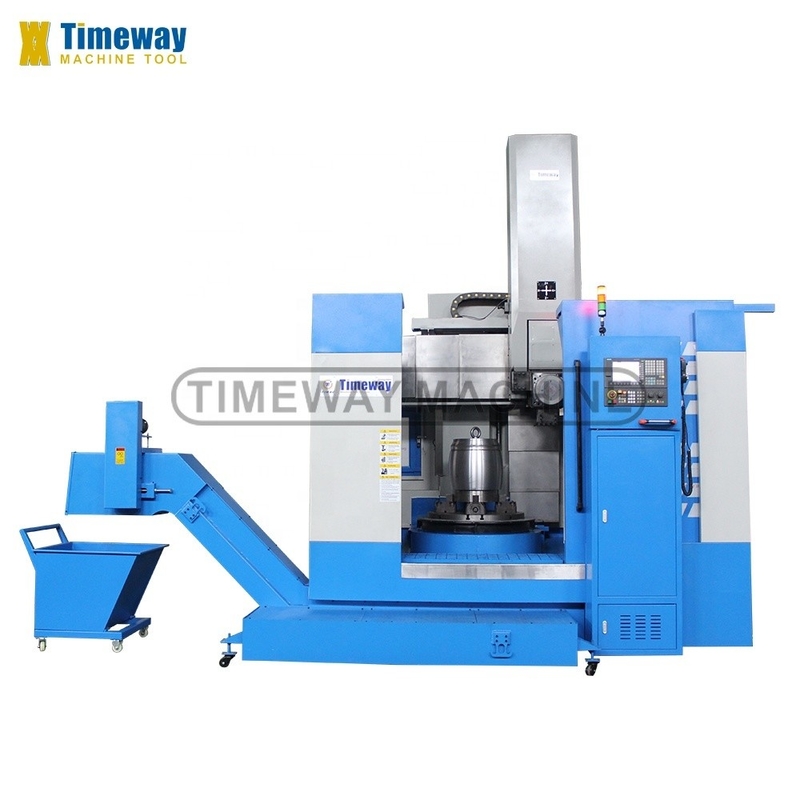

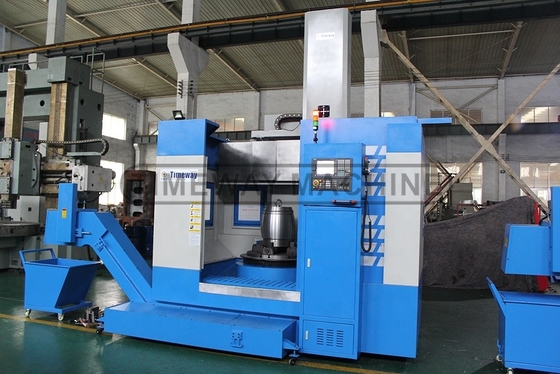

CNC垂直回転機
製品説明
オートマティック潤滑システム 完全閉ざされたガード エアコン オイルクーラー | シメンス 828D,FANUC 0i-TF,特殊装置 |
仕様 | ユニット | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
最大スイング直径 | mm | 950 | 1250 | 1600 | 2000 | |||
最大回転直径 | mm | 800 | 1250 | 1600 | 2000 | |||
作業部品の最高高さ | mm | 800 | 1000 | 1000 | 1250 | |||
作業部品の最大重量 | 体重 | 2000 | 5000 | 8000 | 12000 | |||
メインモーター電源 | kw | 22 | 22 | 30 | 37 | |||
作業台直径 | mm | 800 | 1010 | 1400 | 1800 | |||
作業台の最大トルク | KN.m | 10 | 17.5 | 25 | 32 | |||
作業台の速度範囲 | rpm | 2〜320 | 1.25-200 | 1〜160 | 4-125 | |||
ツールステーション番号 | pcs | 4 | 4 | 4 | 4 | |||
外部のターニングツールのツールの支柱部分 | mm | 32×40 | 32×40 | 32×40 | 32×40 | |||
ドライブタイプ | - | 電気 | 電気 | 電気 | 電気 | |||
X軸のボールスクロールサイズ (dia. xスクロールピッチ) | mm | 50×10 | 50×10 | 50×10 | 50×10 | |||
Z軸のボールスクロールサイズ (直径 × スクロールピッチ) | mm | 50×10 | 50×10 | 50×10 | 50×10 | |||
X軸移動 | mm | -20~550 | -20~800 | -20〜1030 | -20~1150 | |||
Z軸移動 | mm | 650 | 650 | 800 | 800 | |||
フード範囲 (X/Z) | mm | 0.1〜500 | 0.1〜500 | 0.1〜500 | 0.1〜500 | |||
スピードアップ | mm/min | 2000 | 2000 | 2000 | 2000 | |||
CNCシステム | - | シメンス 808D | シメンス 808D | シメンス 808D | シメンス 808D | |||
サーボモーターのトルク (X/Z) | N.m | 11/11 (日) | 11/11 (日) | 精神 的 な 影響, 15/11 | 精神 的 な 影響, 15/11 | |||
電力容量 | クワ | 30 | 37 | 45 | 52 | |||
機械の純重量 | 体重 | 8500 | 11000 | 14500 | 18500 | |||
機械の寸法 (LxWxH) | cm | 430×238×429 | 478×257×440 | 563×301×466 | 580×368×494 | |||
シップコンベア | - | チェーンタイプ | チェーンタイプ | チェーンタイプ | チェーンタイプ | |||
スタンダード | - | オートマティック潤滑システム 完全閉ざされたガード エアコン オイルクーラー | ||||||
選択可能 | - | シメンス 828D,FANUC 0i-TF,特殊装置 | ||||||
機械の詳細
1シリーズCNC単列垂直回転機は,近代的な高度な設計と製造技術を吸収し,CAD最適化設計方法を使用して設計されています.最新のデザインコンセプトを使用し,国内外の先進的な機能で装備. 2. 構造性能,作業台の過重負荷,機械の高い動的および静的硬さ,すべての動きの安全性と安定性,に強い切断を実現長い使用寿命と高処理効率3. この機械は,高速鋼とカービッド切削ツール,すべての鉄金属および非鉄金属および一部の非金属材料の加工パーツに適しています.機械は,粗末なプロセスを完了し,内外シリンダーのターニングを完了することができます5. 機械は主に柱,作業台,梁,垂直ツールポスト,メインドライブギアボックスから構成されています.梁を上げるメカニズム垂直ツールポストフィードメカニズム,ビームガイド保護装置,完全なマシンフルキャビネット,電気システム,水力システム,冷却システム,など
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>作業台は,統合された高硬さ,高精度,短く固定型スピンドル構造を使用します.スピンドルは,高精度の推力ボールベアリングと,二重列の短円筒型ロールベアリングを装備している.. コンパクトな構造,同時に軸性負荷,軸性負荷と傾きモメントを担い,過負荷の下では弾性変形が小さい,作業台の回転精度と持ち運び能力を向上させた.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>4つのステーションの電気ツールポスト:高い位置付け精度,大きなクランプ力,大きな負荷容量,安定して信頼性. ユニークなドブテイルカットホルダー,より正確な位置付け,より大きな圧縮力.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>顧客はFANUC,SIEMENS,またはKND,他のCNCシステムを選択することができます.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>特殊な要求に応じて,機械のカバー全体,チップコンベヤー、
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um
スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品(CNC回路のみ):
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切ることによって,機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
会社ビデオ
顧客からのフィードバック
私たちのサービス
1保証期間中に利用可能な部品を無料で交換する. 保証期間を超えた部品を代用するコスト価格.機械の全使用期間中いつでも技術的な質問に対して迅速な対応と回答. 3. 海外のサービス後センターは,いくつかの地域で利用可能である. 4. エンジニアの海外サービス,顧客の要求により利用可能である ((顧客によって生じる相対的なコスト).
会社紹介
工場表示:
工場プロフィール:
私たちの工場は2014年に設立されました. プロの技術者,研究開発チーム,CNC機器の製造と販売,プロのカスタマイズされたサービスを提供しています.私たちの製品は,広く模具加工に使用されています3C製品,農業機械,石油機械,自動車部品加工,航空宇宙産業など,国内外の60カ国以上に販売しています.
テキスト 紹介:
会社のプロフィール:
タイムウェイ機械ツール株式会社 (Timeway Machine Tool Co., Ltd) は,プロの機械ツール製造企業で,主な製品は,ターン,フライリングマシン,磨き機,などです.顧客のニーズに応じて,我々はまた,設計および様々な特殊用途の機械を製造することができます機械機器の分野における相対的な技術アップグレードと変換サービスを提供する.
顧客訪問:
今のところ,我々は,海外から多くの顧客を受信し,彼らはすべて私たちの会社と製品に非常に満足しています
展覧会
外国貿易省の設立以来,我々は,秋のカンタンフェア,北京展,上海展モスクワ,エチオピア,ロシア,そして展覧会客と長期間の友好的な協力関係を維持しています.
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1 競争力のある価格で高い品質 2 プロフェッショナルR&Dチームと25年の輸出経験 3 60カ国以上へ輸出 4 CE,ISO証明書 524時間オンラインサービス (SKYPE)6. 12ヶ月品質保証; 7. 海外エンジニアが問題解決のために利用可能;Q:QCや安全基準はありますか?A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.Q: MOQは?A: 1 セット (低コストの機械は 1 セット以上になります)Q: 支払い条件はどうですか?A: (1) T/T 30%の先払いと70%の残高の支払いで出荷前に支払わなければなりません. (2) 視線で不可逆のLC (3) ウェスタンユニオン,マネーグラムなど.Q: 保証はどうですか?A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
