詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 3000 | スピンドル速度の範囲 (rpm): | 25~1600回転/m |
|---|---|---|---|
| 機械加工能力: | 軽量 | ベッドの幅 (mm): | 400 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 7.5 |
| 電圧: | 要求に応じて。 | サイズ (L*W*H): | 3210/3710/4710 x 1230 x 1670mm |
| 体重 (kg): | 3980kg | 保証: | 1 年 |
| 主要 な 売り物: | 競争力のある価格 | 販売形態: | 熱い製品 2019 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | CNCでもなくとも: | 普通の |
| オートマティックグレード: | 手帳 | 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア オンラインサポート ビデオ技術サポート |
| ローター: | 機械 | 最高。振動直径: | 800MM |
| パワー: | 7.5kw | 体重: | 2800/2900/3300kg |
| 保証後のサービス: | オンラインサポート | 地元サービス 場所: | カナダ,イギリス,米国,ドイツ |
| 条件: | 新しい | 適用される産業: | 製造工場 |
| 展示室の場所: | カナダ,イギリス,米国,ドイツ | 基本構成要素: | ローヤリング |
| スピンドル・ボー ((mm): | 105 | 最大回転長さ (mm): | 3000のmm |
| 年間: | 2020 | 港: | 上海港 |
製品の説明

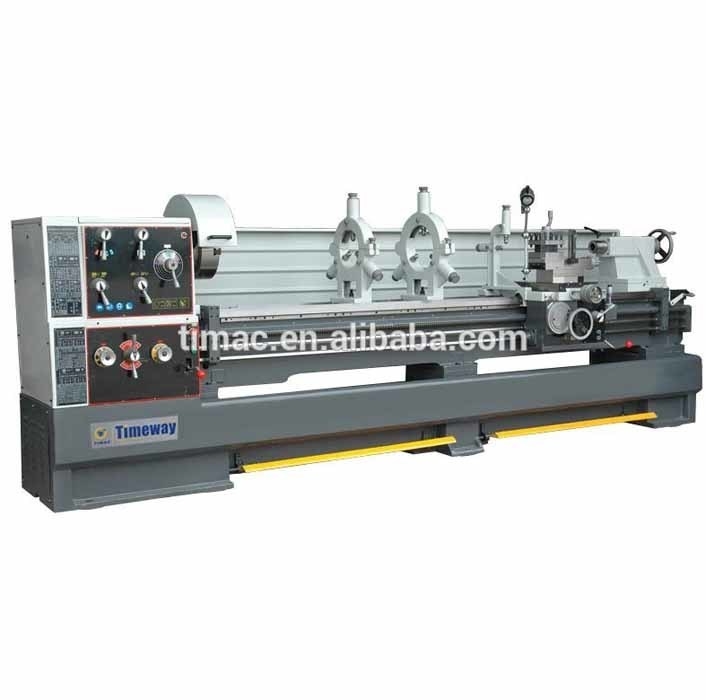

精密 ギャップ ベッド ローテン トーン
特徴:
1費用対効果の高い強力な精密ギアヘッドターン;
2グラフで示すすべてのメトリックとインチスレッドを回すことができます.
3スピンドルの3つのポイントサポート
4安全のため,スピンドルの走行方向を変えることなくスピンドルのフィード方向を変更するために,フロントにクラッチ.
パラメーター:
| モデル | CL-510 | CL-560 | CL-660 | CL-800S | CL-800 |
| ベッドに振り回して | 510mm ((20") | 560mm (((22 ") | Φ660mm | Φ800mm | |
| 横スライドを振り回す | 300mm ((11-7/8 ") | 350mm ((13-3/4 ") | Φ440mm | Φ570mm | Φ560mm |
| ギャップにスイング | 738mm (((29 ") | 788mm (((31 ") | Φ900mm | Φ1035mm | Φ1040mm |
| センター間の距離 | 1500mm/2000mm | 1500mm/2000mm/3000mm | |||
| 有効な隙間長 | 200mm ((8") | 250mm | |||
| ベッドの幅 | 350mm ((13-3/4 ") | 400mm | 400mm | 510mm | |
| スピンドル鼻 | D1-8 | ||||
| スピンドルの穴 | 80mm ((3-1/8") | Φ105mm | |||
| スピンドル・ボールのコナー | 7号 モース | Φ113mm ((1:20)/MT5 | |||
| スピンドル速度の範囲 | 12変化25-1600r/min | 16回転25〜600回転/分 | 16変化17-1100rpm | ||
| 上部スライドの最大移動距離 | 130mm ((5-1/8") | 230mm | |||
| 横スライドの最大移動距離 | 326mm ((12-15/16 ") | 368mm | 420mm | ||
| 道具の最大切片 | 25×25mm"×1" | ||||
| 引導螺旋のピッチスレッド | 6mmか4TPIか | Φ40mm×2T.P.I. または Φ40mm×12mm | |||
| 経緯的給餌範囲 | 35種類,0.059-1.646mm/rev (0.0022-"0.0612"/rev) | 25種類,0.044-1.48mm/rev (0.00165-"0.05497"/rev) | |||
| クロスフィード範囲 | 35種類,0.020-0.573mm ((0.00048-"0.01354") | 25種類,0.022〜0.74mm/rev (0.00083〜0.02774"/rev) | |||
| メトリックスレッドの範囲 | 47種類0.2-14mm | 0.45~120mm (54種類) | |||
| インチスレッドの範囲 | 60種類2-112T.P.L. | 7/16-80T.P.I. (54種類) | |||
| 直径のピッチ範囲 | 50種類4~112D.P. | 7/8-160DP (42種類) | |||
| モジュールのピッチ範囲 | 39種類0.1-7M.P. | 0.25-60MP (46種類) | |||
| 尾根の袖のダイア | 75mm (((3 ") | Φ90mm | |||
| 尾根の袖の移動 | 180mm ((7") | 235mm | |||
| 尾根の袖の縮小 | 第5号 モース | ||||
| メインモーターの動力 | 7.5kw ((10HP) 3PH | 11kW (15HP) | |||
| 冷却液ポンプの電源 | 0.1kW ((1/8HP) 3PH | ||||
| 総寸法 (L×W×H) cm | 290/340×112×143 | 321/371/471cm ×123cm ×167cm オーバーライン | 321/371/471cm ×136cm ×167cm | ||
| パッケージのサイズ (L×W×H) cm | 296/346 × 113 × 182 | 324/374/474cm ×114cm ×191cm | 324/374/474cm × 127cm×191cm | ||
| 純重量 | 2335/2685 | 2370/2720 | 2800/2900/ 3300kg | 2850/3050/ 3450kg | 3100/3300/ 3900kg |
| 総重量 | 2700/3070 | 2740/3110 | 3100/3200/ 3700kg | 3180/3450/ 3980kg | 3450/3750/ 4450kg |
***標準装備品:
3 マンハックチャック, 4 マンハックチャック, 顔プレート, 安定した休憩, 追跡休憩, ギア交換, 死んだセンター, 削減袖, オイルガン, 追跡ダイヤルインジケーター, センター, 冷却剤システム, 作業ライト,フットブレーキシステム操作マニュアル (英語版)
***選択用アクセサリー:
デジタル読み取りシステム (D.R.O.), 急速交換ツールストップ, テンパーターニング付属品

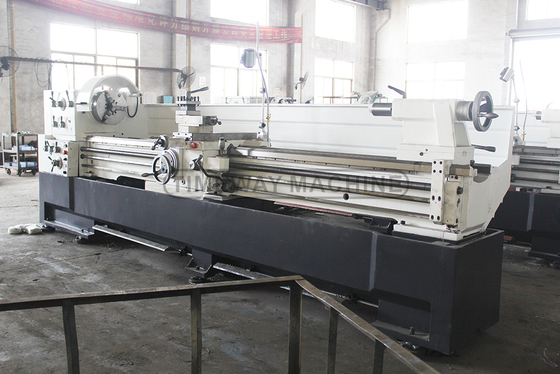

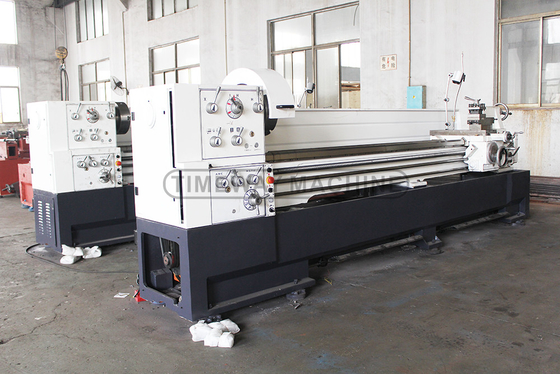

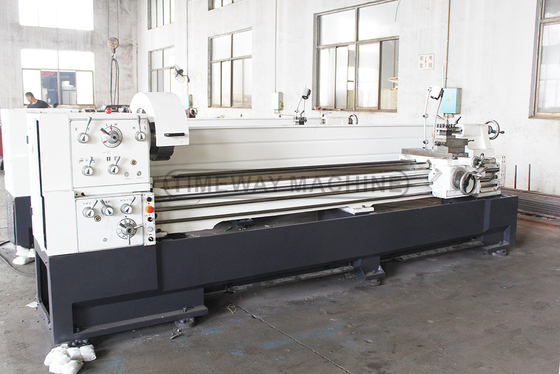

詳細画像:
| |
| |
| |

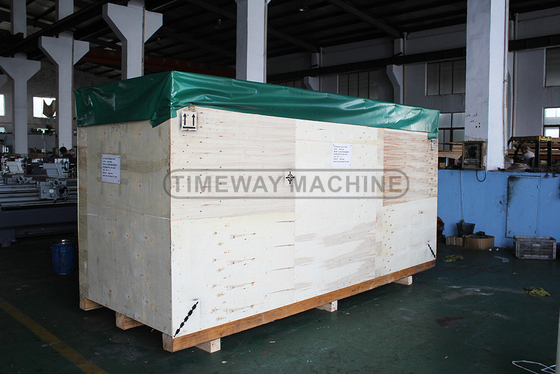

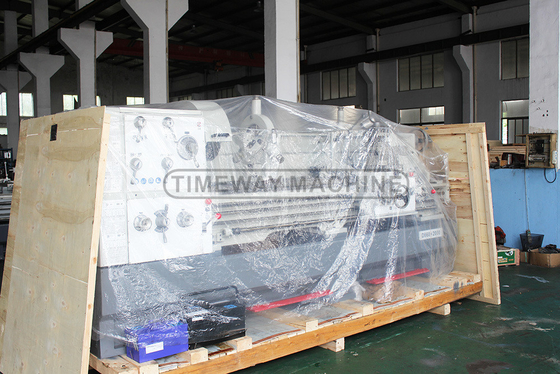

パッケージ:木製パレット&プラスチックカバー (標準)
複合板ケース (オプション)
パッケージのサイズ:
ケース"枚 2950*1150*1750MM N.W./G.W: 1850/2250KG
コンテナの積載: 4セット / 20'GP
