詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 3000 |
|---|---|---|---|
| 構造: | 傾いたベッドの旋盤 | 機械加工能力: | 中途半端 |
| ベッドの幅 (mm): | 520のmm | スピンドルモーターの電源 (kW): | 15 |
| スピンドル数: | シングル | 軸数: | 2 |
| 移動 (X軸): | 230のmm | 移動 (Z軸): | 590mm |
| 電圧: | 頼まれたように | CNC制御システム: | シーメンス |
| ツール・ポスト・ステーション: | 12 | 体重 (kg): | 5000 |
| 保証: | 1 年 | 主要 な 売り物: | 高い 生産性 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | CNCでもなくとも: | CNC |
| 斜面ベッドタイプ: | CNC回転機 | 紡錘の速度範囲: | 35~3500RPM |
| 紡錘の鼻: | A2-8 | 液圧チャックの大きさ: | 10インチ |
| ツールポストタイプ: | H12 | 用具の変更の時間: | 0.3sec |
| 販売後サービス: | オンラインサポート | 最高。振動直径（mm）: | 520 |
| 条件: | 新しい | 適用される産業: | 建設材料の店,機械の修理店,製造工場,農場,小売店,食品店 |
| 展示室の場所: | カナダ,アメリカ,イタリア,ドイツ | 販売形態: | 普通の製品 |
| 基本構成要素: | 軸受け、モーター、ポンプ、エンジン | 最大 スピンドル速さ (rp.m): | 3500 r.p.m |
| スピンドル・ボー ((mm): | 87 | 最大回転長さ (mm): | 2905 |
| 港: | 中国港 | ||
製品の説明

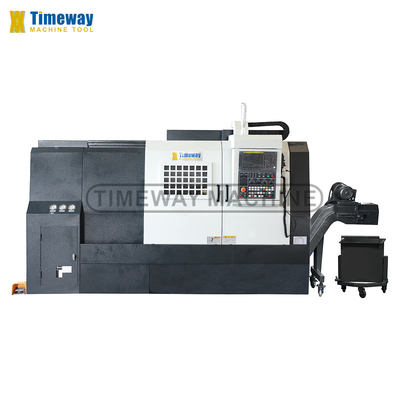

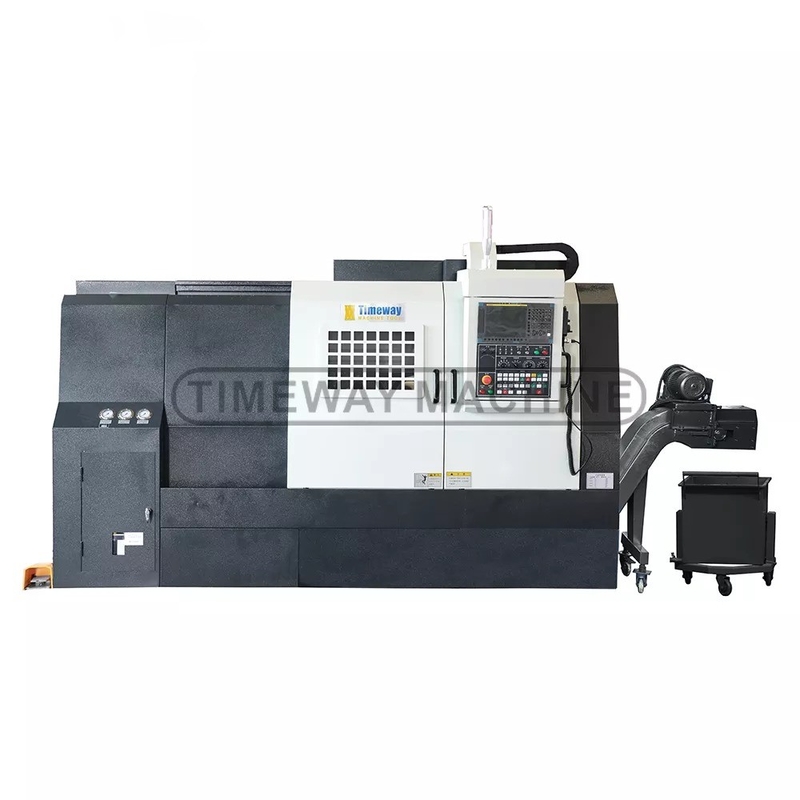

520mm スイング精度斜面床 CNC回転機
12. 最重な切削条件下で最大限の硬さを提供するために,FEA技術を用いて開発されたユニークな構造.メインモーターは日本FANUC広域高性能交流サーボモーターを使用3. 輸入された液体固体チャックと高速燃料シリンダー台湾で製造された足のスイッチを装備4. X/Z軸のトランスミッションシステムは,FANUC ACモーターによって直接駆動される高精度ボールスクリューを使用し,ベルトとギア駆動はありません.反応や振動を避けました. 5. 台湾 8/12 ステーションの水力塔は標準で,ツール交換が迅速で正確で,大きなロック力があります. 6. 水力尾根は標準装備です.プログラム可能で制御されている. 7. CNCシステムは,国際的に有名なFANUC,SIEMENSまたは中国GSKACの伺服制御システムを使用し,大きな機能と安定したパフォーマンスを有します.このCNC回転機は,完全に囲まれた保護を持っています制御回路の特殊な設計により突然の停電または他の故障が発生した場合,緊急停止安全ボタンを装備し,機械は自体の安全と人材の安全を確保するために自衛できる.9. 操作パネルは地面から約1500mm,それは非常に穏やかで,エーゴノミックで,快適で,操作し,機械の操作を理解するのが簡単です.自動中央潤滑このCNC回転機は,回転センターとして使用されるC軸を追加することができます.オンライン検出機能も追加できます使用者の特殊なニーズに応じて,自動バーフィッダー,自動ドアおよび他の自動化周辺機器を追加.AK-55は選べる床の斜角 75°標準装備品:FANUC 0i-TF Hydraulic chuck Hydraulic turret Hydraulic tailstock Electronic handwheel Lubrication system Cooling system Work lamp Pilot lamp Full protection guard Air conditioner Chip conveyor Leveling blocks & bolts Tools & tool-box Operation manuals選択用アクセサリー:GSK CNCシステム シエメンズ CNCシステム 液圧ホールチャック 交換器 特殊装置 ツールセットバーフィッダー
製品仕様
仕様 | ユニット | AK-10 | AK-15 | AK-25 | AK-35 | AK-45 |
マックス ベッドに転げろ | mm | 400 | 440 | 520 | 660 | 850 |
最大回転直径 | mm | 300 | 300 | 420 | 550 | 800 |
作業部品の長さ最大 | mm | 600/850/100 | 600 | 625/1000/1500/2000/3000 | 890/1640/2000/3000 | 1500/2000/3000 |
最大回転長さ | mm | 500/700/950 | 450 | 530/905/1405/1905/2905 について | 780/1530/1890/2890 | 1420/1920/2920 |
横断移動 (X) | mm | 210 | 180 | 230 | 305 | 450 |
縦走 (Z) | mm | 530/710/1050 | 480 | 590/965/1465/1965/2965 | 855/1605/1965/2965 | 1450/1950/2950 |
X軸の高速供給速度 | m/min | 12 | 20 | 12 | 12 | 12 |
Z軸の高速供給速度 | m/min | 15 | 24 | 15 | 15 | 15 |
X/Z軸の供給速度 | mm/min | 1260 | 1260 | 1260 | 1260 | 1260 |
スピンドル速度範囲 | rpm | 45~4500 | 50〜4500 | 35~3500 | 25〜2500 | 10〜2000年 |
スピンドル鼻 | - | A2-5 | A2〜6 | A2-8 | A2-8 | A2-11 |
スピンドルの穴 | mm | 50 | 62 | 87 | 92 | 131 |
液圧チャックの大きさ | インチ | 6インチ | 8インチ | 10インチ | 12インチ | 15インチ/18インチ |
前のベアリング内径 | mm | 80 | 100 | 130 | 160 | 200/240 |
ツールの柱の種類 | - | H8 | H8 | H12 | H12 | H12 |
ツールセクションの大きさ (回転) | mm | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 |
ツールセクションの大きさ (掘り) | mm | 32 | 40 | 40 | 50 | 60 |
ツール交換時間 | 秒数 | 0.4 | 0.72 | 0.3 | 1 | 1 |
テイルストック旅行 | mm | 530/730/980 | 460 | 490/865/1365/1865/2865 | 706/1456/1816/2816 | 1400/1900/2900 |
尾根の羽の直径 | mm | 80 | 80 | 85 | 110 | 140 |
尾根の羽の角 | - | MT4 | MT4 | MT5 | MT5 | MT6 |
テイルストック 羽の移動 | mm | 80 | 130 | 80 | 100 | 130 |
メインモーター電源 | kw | 7.5 | 11 | 15/18. どうした?5 | 22/30 | 100 |
総力 | kw | 17 | 25 | 30 | 46 | 130 |
作業精度 | mm | IT6 | IT6 | IT6 | IT6 | IT6 |
荒さ | μm | ラ08 | ラ08 | ラ08 | ラ08 | ラ08 |
ベッド構造 | - | 45° | 45° | 45° | 45° | 45° |
CNCシステム | - | FANUC または SIEMENS | FANUC または SIEMENS | FANUC または SIEMENS | FANUC または SIEMENS | FANUC または SIEMENS |
機械の長さ | mm | 2875/3415/3440 | 2270 | 3000/3380/4550/4960/6160 | 3620/4725/5825/7000 | 6360/6860/7860 |
機械の幅と高さ | mm | 1500×1500 | 1470×1470 | 1545×1950 | 1820×2130 | 2350×2600 |
機械の重量 | トン | 3.5/4/45 | 4.5 | 5/5.5/6.5/7.5/8 について5 | 8/10/11.5/15.5 | 18 月 16 日 |
